MERYDOM · Werkseitig zertifiziertes Ersatzprodukt

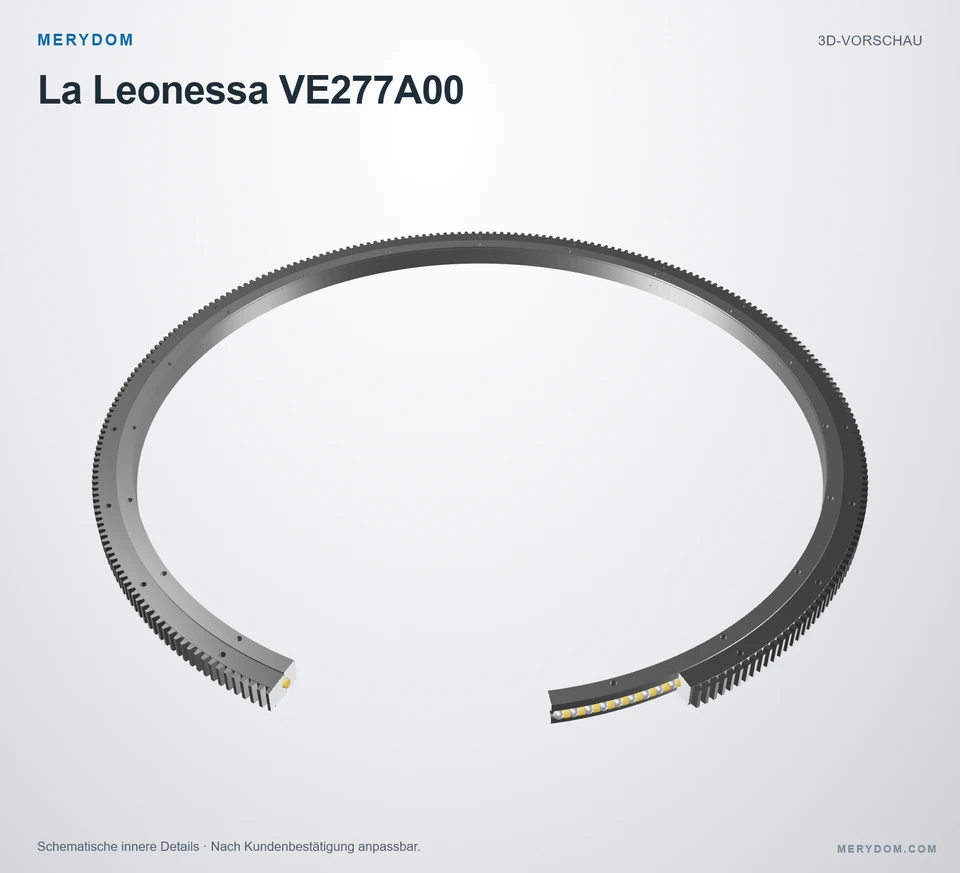

Drehverbindung als Ersatz für La Leonessa VE277A00

Level 3 verifiziert

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa VE277A00. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Referenzmodell: La Leonessa VE277A00. Serie: 1SE. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Außenverzahnt.

Preis und Lieferzeit anfragenZurück zum Ersatzkatalog
Zurück zum Ersatzkatalog

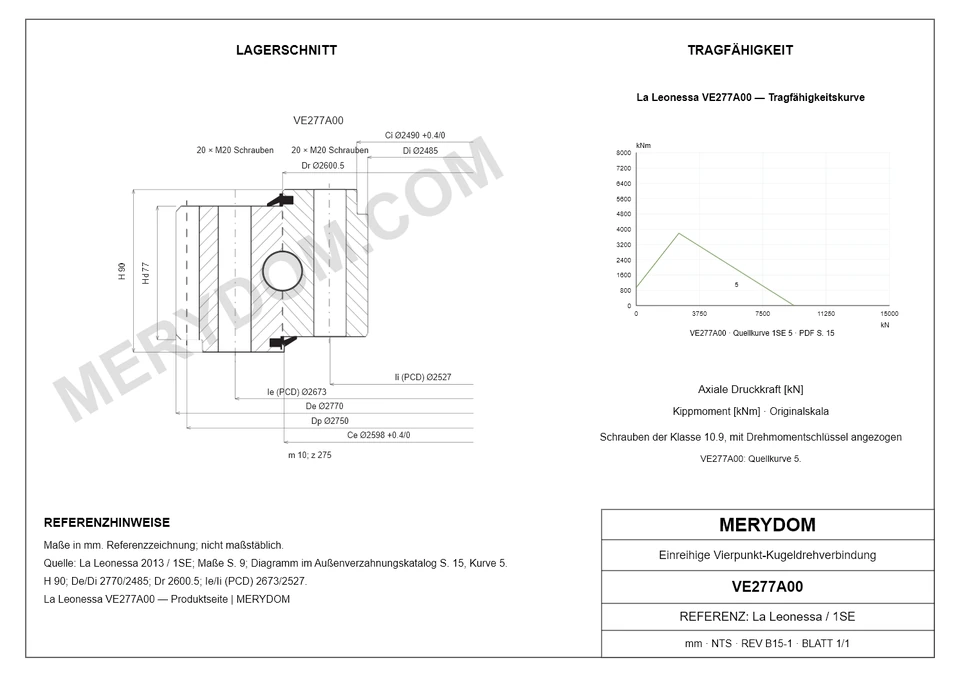

1SE Serie - Außenverzahnt outlineBild zum Vergrößern anklicken
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

VE277A00

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa VE277A00.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓
Overall OD (Do)
2.770,0 mm
Overall ID (di)
2.485,0 mm
Gesamthöhe
90,0 mm
Verzahnungsart
Außenverzahnt
Befestigungsbohrungen
20 / 20 außen / innen
Lagerbauart
Vierpunkt-Kugellager
Werkssicherheit
  • Verifizierte Maßaustauschbarkeit
  • MERYDOM kontrollierte Werkstoffe
  • Werksdokumentation verfügbar
PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Massee (P)
571 kg
Gesamt-Außendurchmesser (De)
2.770 mm
Gesamt-Innendurchmesser (Di)
2.485 mm
Gesamthöhe (H)
90 mm
Dim Dr (Dr)
2.600,5 mm
Dim Centering External (Ce)
2.598 +0,4/0 mm
Dim Centering Internal (Ci)
2.490 +0,4/0 mm

Befestigung

Lochkreis Außenring (Ie)
2.673 mm
Montagebohrungen am Außenring (ne)
20
Spezifikation der Außenring-Montagebohrungen (Me)
M20
Lochkreis Innenring (Ii)
2.527 mm
Montagebohrungen am Innenring (ni)
20
Spezifikation der Innenring-Montagebohrungen (Mi)
M20

Verzahnung

Verzahnungsmodul (m)
10 mm
Zähnezahl (z)
275
Teilkreisdurchmesser der Verzahnung (Dp)
2.750 mm
Verzahnung Tooth Height (Hd)
77 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung La Leonessa VE277A00

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz
Technischer ParameterVerifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
ProduktmarkeMERYDOM
MERYDOM ModellVE277A00
Zertifiziert austauschbar mitLa Leonessa VE277A00
WerksverifizierungStufe 3 · Technisch verifiziert
Geprüft vonMERYDOM Technikabteilung
VerifizierungsmetadatenKontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen42CrMo / 50Mn
DichtungswerkstoffNBR · Nitrilkautschuk
Konfigurierbare DistanzstückwerkstoffeTechnisches Nylon / Messing
Identifikation
ReferenzmarkeLa Leonessa
Serie1SE Serie
ReferenzmodellVE277A00
MaßsystemMetrisch
LagerkonstruktionVierpunkt-Kugellager
VerzahnungsartAußenverzahnt
Abmessungen
Massee (P)571 kg
Gesamt-Außendurchmesser (De)2.770 mm
Gesamt-Innendurchmesser (Di)2.485 mm
Gesamthöhe (H)90 mm
Dim Dr (Dr)2.600,5 mm
Dim Centering External (Ce)2.598 +0,4/0 mm
Dim Centering Internal (Ci)2.490 +0,4/0 mm
Befestigung
Lochkreis Außenring (Ie)2.673 mm
Montagebohrungen am Außenring (ne)20
Spezifikation der Außenring-Montagebohrungen (Me)M20
Lochkreis Innenring (Ii)2.527 mm
Montagebohrungen am Innenring (ni)20
Spezifikation der Innenring-Montagebohrungen (Mi)M20
Verzahnung
Verzahnungsmodul (m)10 mm
Zähnezahl (z)275
Teilkreisdurchmesser der Verzahnung (Dp)2.750 mm
Verzahnung Tooth Height (Hd)77 mm
Tragzahlen
Statische axiale Grundtragzahl (C0a)9.350 kN
Static tilting moment rating (M0r)5.205 kNm
Normale Zahnkraft (Fnom)75 kN
Maximale Zahnkraft (Fmax)150 kN
Weitere Angaben
Pattern (Schema)B
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

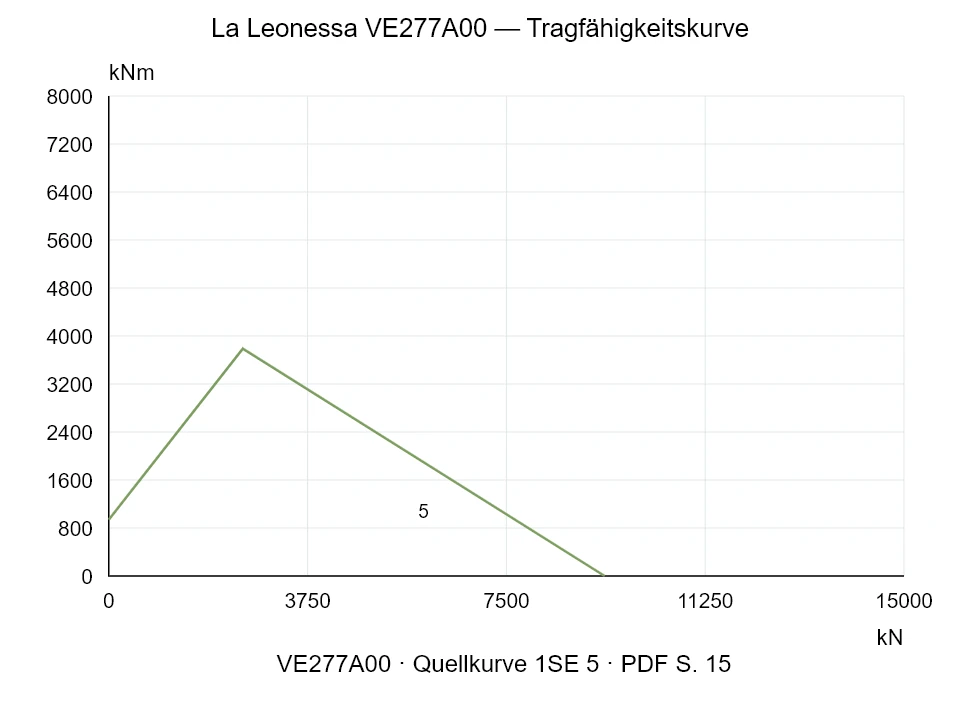

Traglastdiagramm der Serie 1SE

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Aktuelles Modell: VE277A00Kurve 5 · 1SE Serie
Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für La Leonessa VE277A00

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

  • Übereinstimmende Modellbezeichnung und Einbaumaße
  • Geprüfte Bohrungs- und Lochkreisschnittstellen
  • Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

  • Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
  • Dichtungssystem aus NBR-Nitrilkautschuk
  • Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

  • Technische Verifizierung durch die MERYDOM Technikabteilung
  • Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
  • Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

  • Auflageebenheit, Schraubengüte und Vorspannung bestätigen
  • Einwirkende Lasten, Lastzyklus und Schmierung prüfen
  • Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
MERYDOM ERSATZPRODUKT-SUPPORT

Bereit für Preis-, Liefer- und Anwendungsbestätigung?

Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model VE277A00.

Preis und Lieferzeit anfragen
