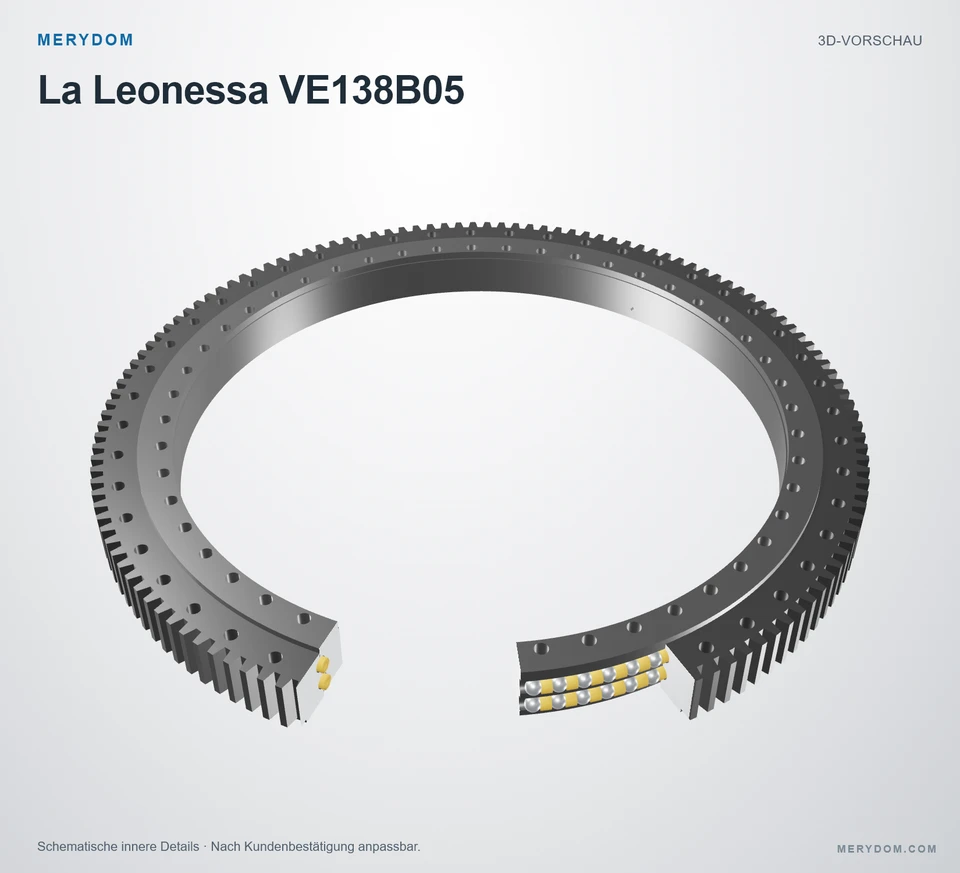

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa VE138B05.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 1.380,0 mm
Overall ID (di): 1.095,0 mm
Gesamthöhe: 108,0 mm
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 48 / 48 außen / innen
Lagerbauart: Zweireihiges Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

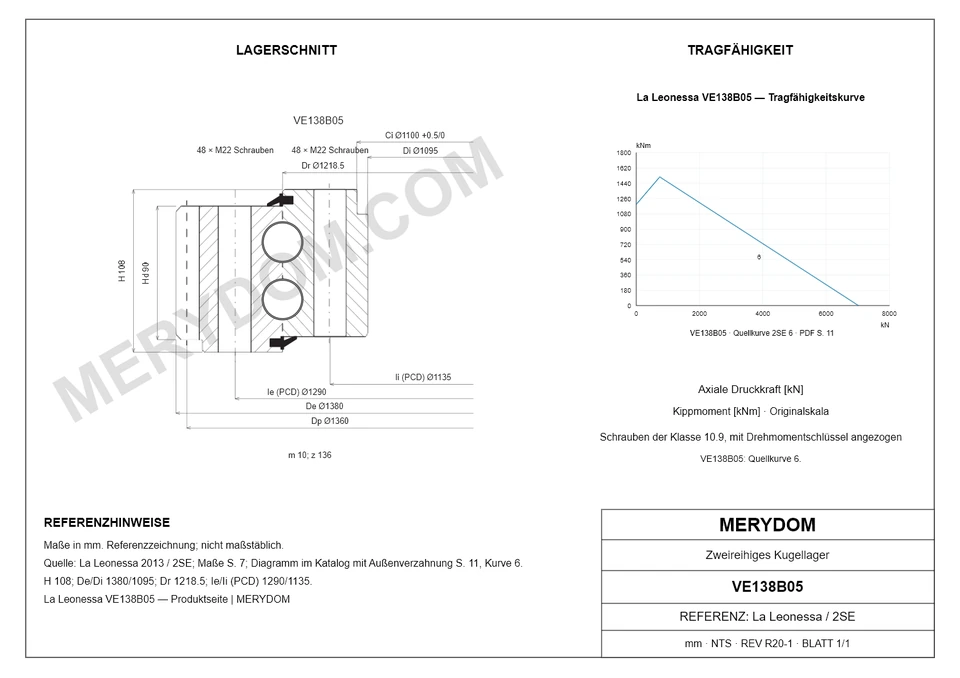

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Massee (P): 350 kg
Gesamt-Außendurchmesser (De): 1.380 mm
Gesamt-Innendurchmesser (Di): 1.095 mm
Gesamthöhe (H): 108 mm
Dim Dr (Dr): 1.218,5 mm
Dim Centering Internal (Ci): 1.100 +0,5/0 mm

Befestigung

Lochkreis Außenring (Ie): 1.290 mm
Montagebohrungen am Außenring (ne): 48
Spezifikation der Außenring-Montagebohrungen (Me): M22
Lochkreis Innenring (Ii): 1.135 mm
Montagebohrungen am Innenring (ni): 48
Spezifikation der Innenring-Montagebohrungen (Mi): M22

Verzahnung

Verzahnungsmodul (m): 10 mm
Zähnezahl (z): 136
Teilkreisdurchmesser der Verzahnung (Dp): 1.360 mm
Verzahnung Tooth Height (Hd): 90 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung La Leonessa VE138B05

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	VE138B05
Zertifiziert austauschbar mit	La Leonessa VE138B05
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	La Leonessa
Serie	2se Serie
Referenzmodell	VE138B05
Maßsystem	Metrisch
Lagerkonstruktion	Zweireihiges Kugellager
Verzahnungsart	Außenverzahnt
Abmessungen
Massee (P)	350 kg
Gesamt-Außendurchmesser (De)	1.380 mm
Gesamt-Innendurchmesser (Di)	1.095 mm
Gesamthöhe (H)	108 mm
Dim Dr (Dr)	1.218,5 mm
Dim Centering Internal (Ci)	1.100 +0,5/0 mm
Befestigung
Lochkreis Außenring (Ie)	1.290 mm
Montagebohrungen am Außenring (ne)	48
Spezifikation der Außenring-Montagebohrungen (Me)	M22
Lochkreis Innenring (Ii)	1.135 mm
Montagebohrungen am Innenring (ni)	48
Spezifikation der Innenring-Montagebohrungen (Mi)	M22
Verzahnung
Verzahnungsmodul (m)	10 mm
Zähnezahl (z)	136
Teilkreisdurchmesser der Verzahnung (Dp)	1.360 mm
Verzahnung Tooth Height (Hd)	90 mm
Tragzahlen
Statische axiale Grundtragzahl (C0a)	7.000 kN
Static tilting moment rating (M0r)	1.692 kNm
Normale Zahnkraft (Fnom)	67 kN
Maximale Zahnkraft (Fmax)	134 kN
Weitere Angaben
Pattern (Schema)	B

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

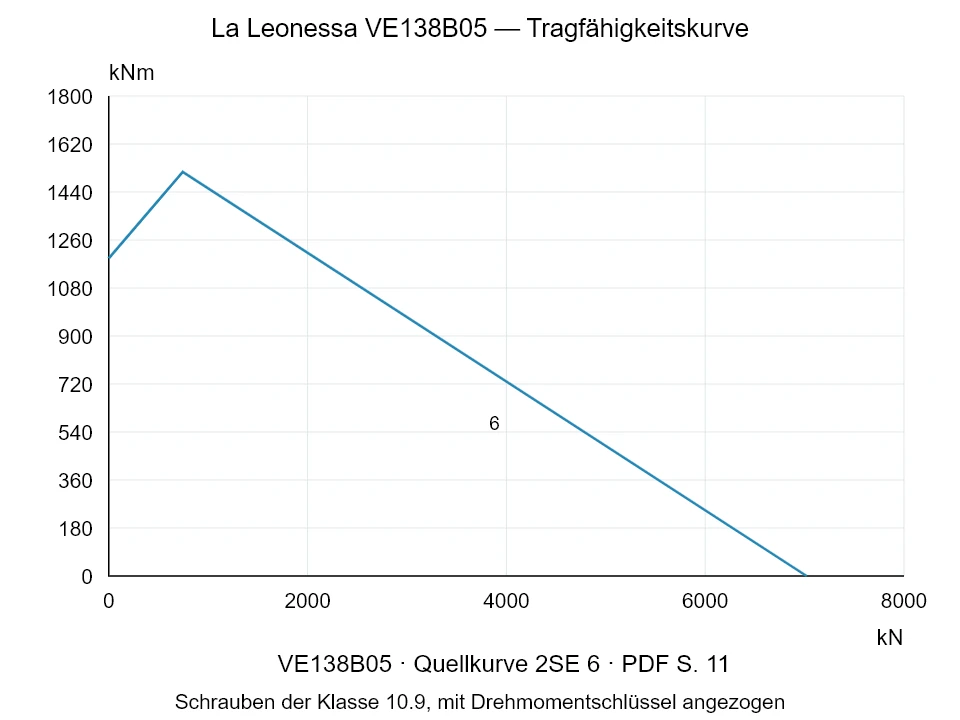

Traglastdiagramm der Serie 2se
