Drehverbindung als Ersatz für La Leonessa VE104A02

Name: MERYDOM Replacement for La Leonessa VE104A02 Slewing Bearing
Brand: MERYDOM
SKU: VE104A02

Zurück zum Ersatzkatalog

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

VE104A02

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

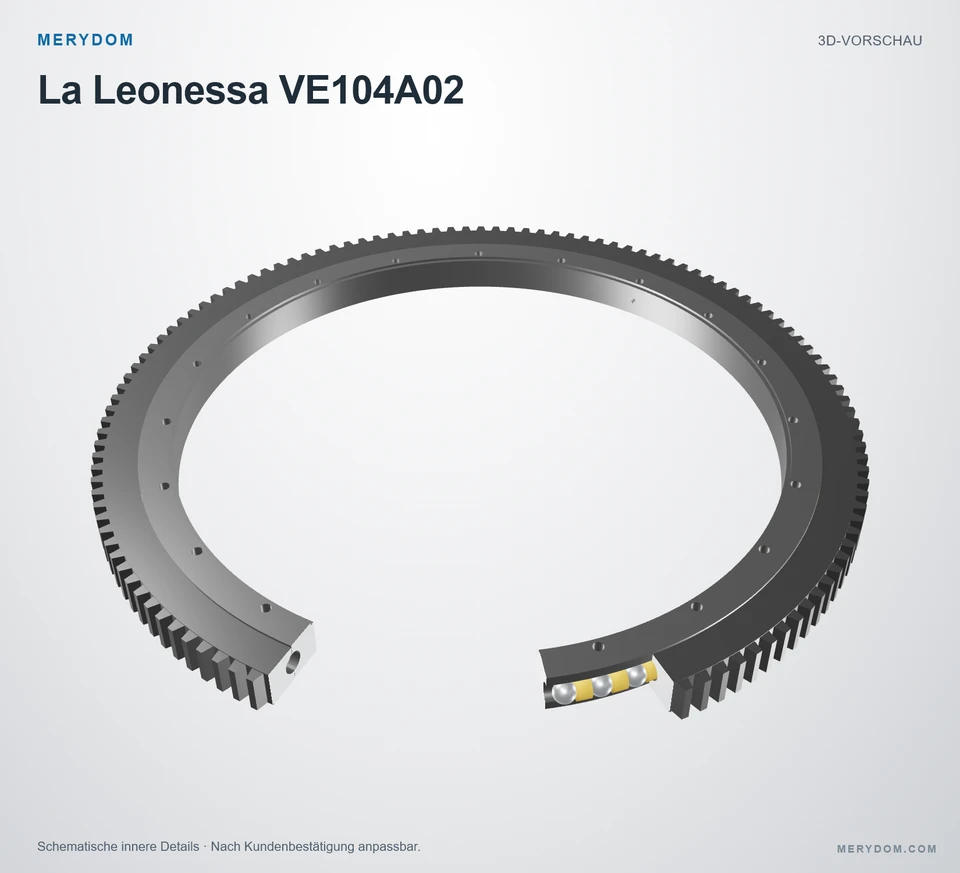

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa VE104A02.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 1.046,0 mm
Overall ID (di): 832,0 mm
Gesamthöhe: 56,0 mm
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 20 / 20 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

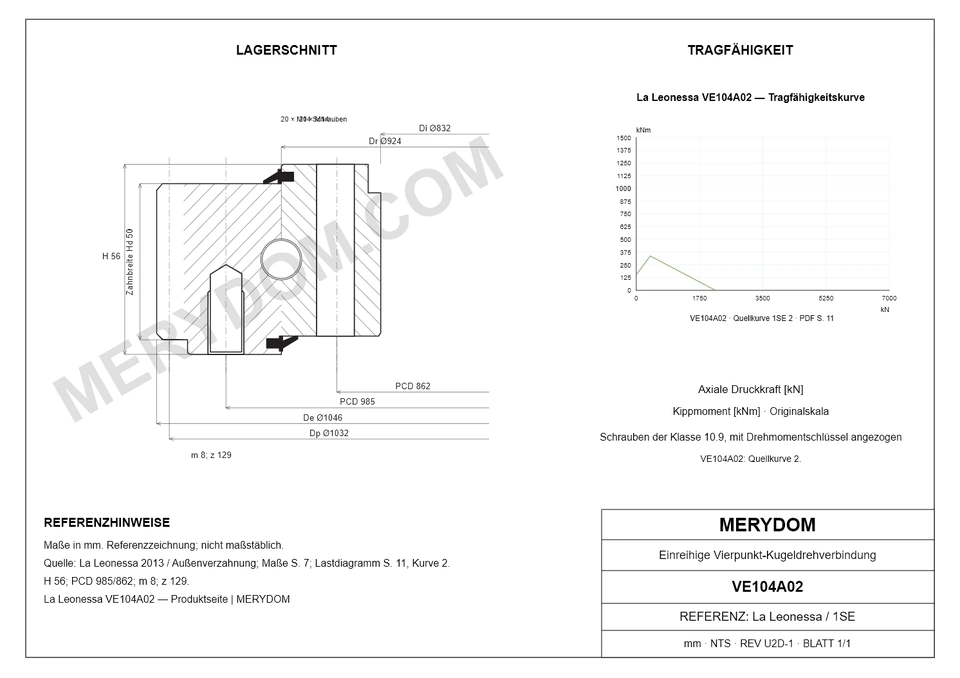

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Massee (P): 110 kg
Gesamt-Außendurchmesser (De): 1.046 mm
Gesamt-Innendurchmesser (Di): 832 mm
Gesamthöhe (H): 56 mm
Dim Dr (Dr): 924 mm

Befestigung

Lochkreis Außenring (Ie): 985 mm
Montagebohrungen am Außenring (ne): 20
Spezifikation der Außenring-Montagebohrungen (Me): M14
Lochkreis Innenring (Ii): 862 mm
Montagebohrungen am Innenring (ni): 20
Spezifikation der Innenring-Montagebohrungen (Mi): M14

Verzahnung

Verzahnungsmodul (m): 8 mm
Zähnezahl (z): 129
Liebherr-Katalog-Verzahnungsmaß k*m (km): 1 mm
Teilkreisdurchmesser der Verzahnung (Dp): 1.032 mm
Verzahnung Tooth Height (Hd): 50 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung La Leonessa VE104A02

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	VE104A02
Zertifiziert austauschbar mit	La Leonessa VE104A02
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	La Leonessa
Serie	1SE Serie
Referenzmodell	VE104A02
Maßsystem	Metrisch
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Außenverzahnt
Abmessungen
Massee (P)	110 kg
Gesamt-Außendurchmesser (De)	1.046 mm
Gesamt-Innendurchmesser (Di)	832 mm
Gesamthöhe (H)	56 mm
Dim Dr (Dr)	924 mm
Befestigung
Lochkreis Außenring (Ie)	985 mm
Montagebohrungen am Außenring (ne)	20
Spezifikation der Außenring-Montagebohrungen (Me)	M14
Lochkreis Innenring (Ii)	862 mm
Montagebohrungen am Innenring (ni)	20
Spezifikation der Innenring-Montagebohrungen (Mi)	M14
Verzahnung
Verzahnungsmodul (m)	8 mm
Zähnezahl (z)	129
Liebherr-Katalog-Verzahnungsmaß k*m (km)	1 mm
Teilkreisdurchmesser der Verzahnung (Dp)	1.032 mm
Verzahnung Tooth Height (Hd)	50 mm
Tragzahlen
Statische axiale Grundtragzahl (C0a)	2.190 kN
Static tilting moment rating (M0r)	406 kNm
Normale Zahnkraft (Fnom)	31 kN
Maximale Zahnkraft (Fmax)	62 kN
Weitere Angaben
Pattern (Schema)	D

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

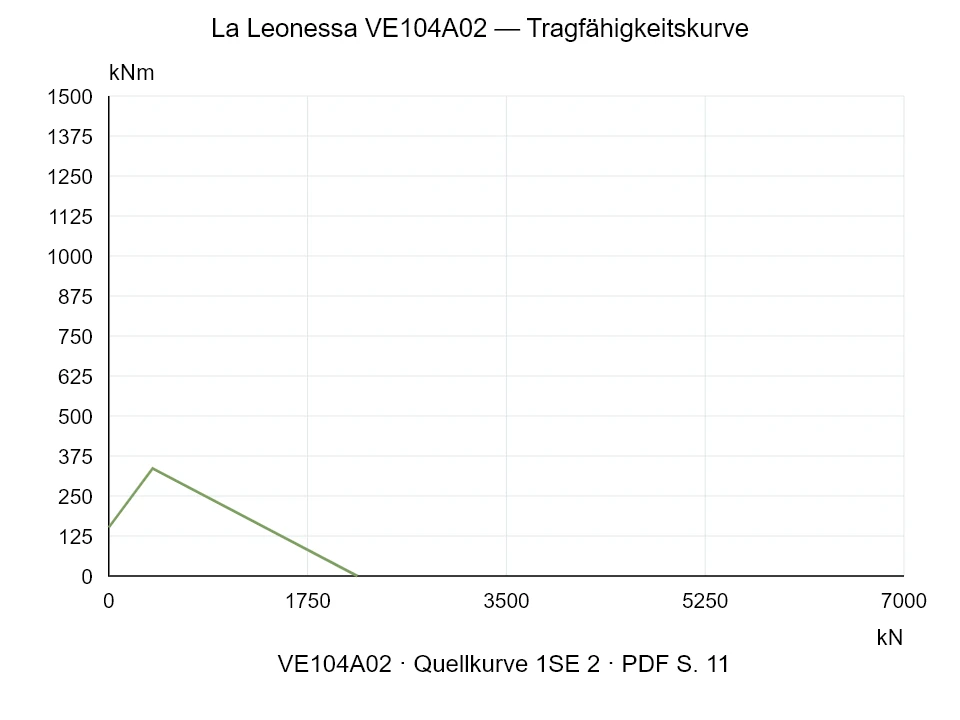

Traglastdiagramm der Serie 1SE

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für La Leonessa VE104A02

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
