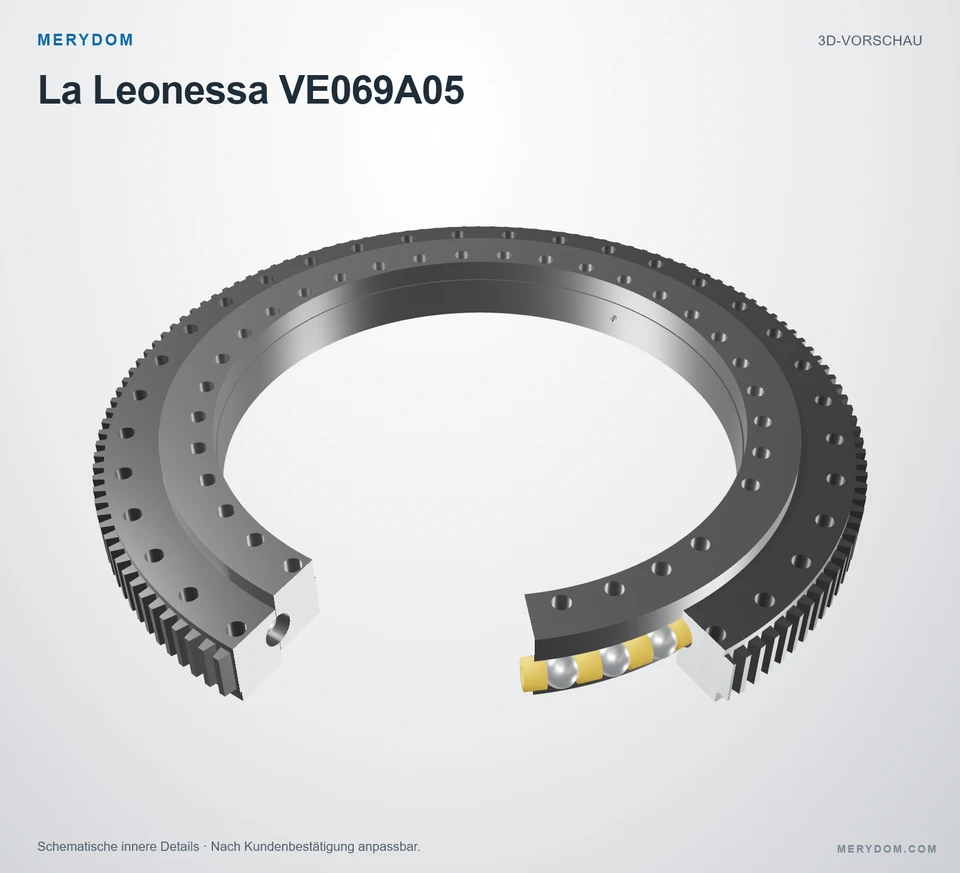

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa VE069A05.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 695,0 mm
Overall ID (di): 477,0 mm
Gesamthöhe: 77,0 mm
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 36 / 36 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

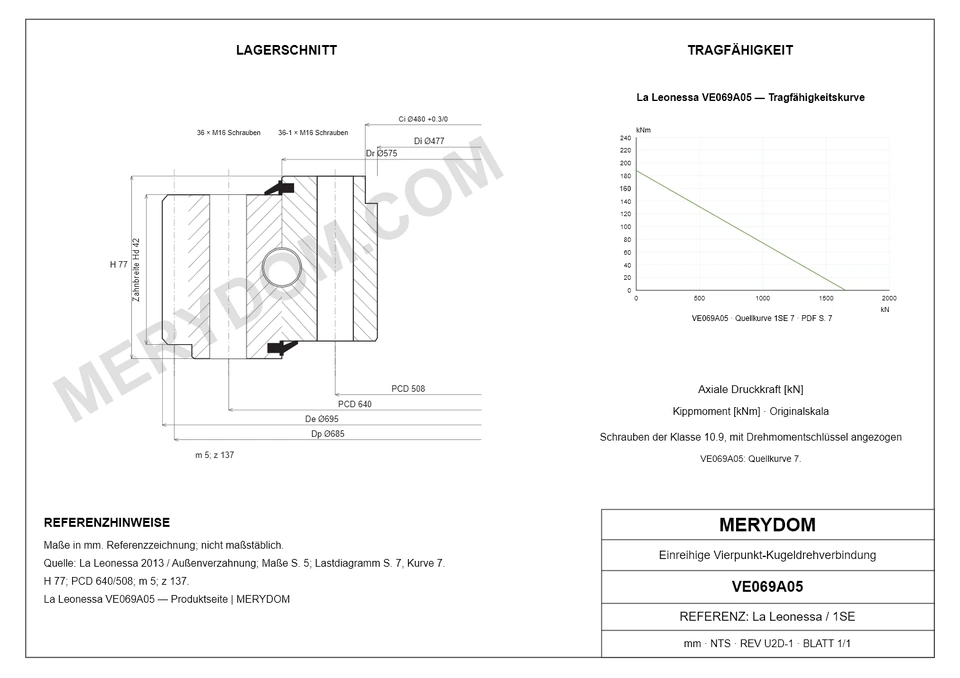

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Massee (P): 70 kg
Gesamt-Außendurchmesser (De): 695 mm
Gesamt-Innendurchmesser (Di): 477 mm
Gesamthöhe (H): 77 mm
Dim Dr (Dr): 575 mm
Dim Centering Internal (Ci): 480 +0,3/0 mm

Befestigung

Lochkreis Außenring (Ie): 640 mm
Montagebohrungen am Außenring (ne): 36
Spezifikation der Außenring-Montagebohrungen (Me): M16
Lochkreis Innenring (Ii): 508 mm
Montagebohrungen am Innenring (ni): 36-1
Spezifikation der Innenring-Montagebohrungen (Mi): M16

Verzahnung

Verzahnungsmodul (m): 5 mm
Zähnezahl (z): 137
Teilkreisdurchmesser der Verzahnung (Dp): 685 mm
Verzahnung Tooth Height (Hd): 42 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung La Leonessa VE069A05

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	VE069A05
Zertifiziert austauschbar mit	La Leonessa VE069A05
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	La Leonessa
Serie	1se Serie
Referenzmodell	VE069A05
Maßsystem	Metrisch
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Außenverzahnt
Abmessungen
Massee (P)	70 kg
Gesamt-Außendurchmesser (De)	695 mm
Gesamt-Innendurchmesser (Di)	477 mm
Gesamthöhe (H)	77 mm
Dim Dr (Dr)	575 mm
Dim Centering Internal (Ci)	480 +0,3/0 mm
Befestigung
Lochkreis Außenring (Ie)	640 mm
Montagebohrungen am Außenring (ne)	36
Spezifikation der Außenring-Montagebohrungen (Me)	M16
Lochkreis Innenring (Ii)	508 mm
Montagebohrungen am Innenring (ni)	36-1
Spezifikation der Innenring-Montagebohrungen (Mi)	M16
Verzahnung
Verzahnungsmodul (m)	5 mm
Zähnezahl (z)	137
Teilkreisdurchmesser der Verzahnung (Dp)	685 mm
Verzahnung Tooth Height (Hd)	42 mm
Tragzahlen
Statische axiale Grundtragzahl (C0a)	1.640 kN
Static tilting moment rating (M0r)	189 kNm
Normale Zahnkraft (Fnom)	12 kN
Maximale Zahnkraft (Fmax)	24 kN
Weitere Angaben
Pattern (Schema)	B

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

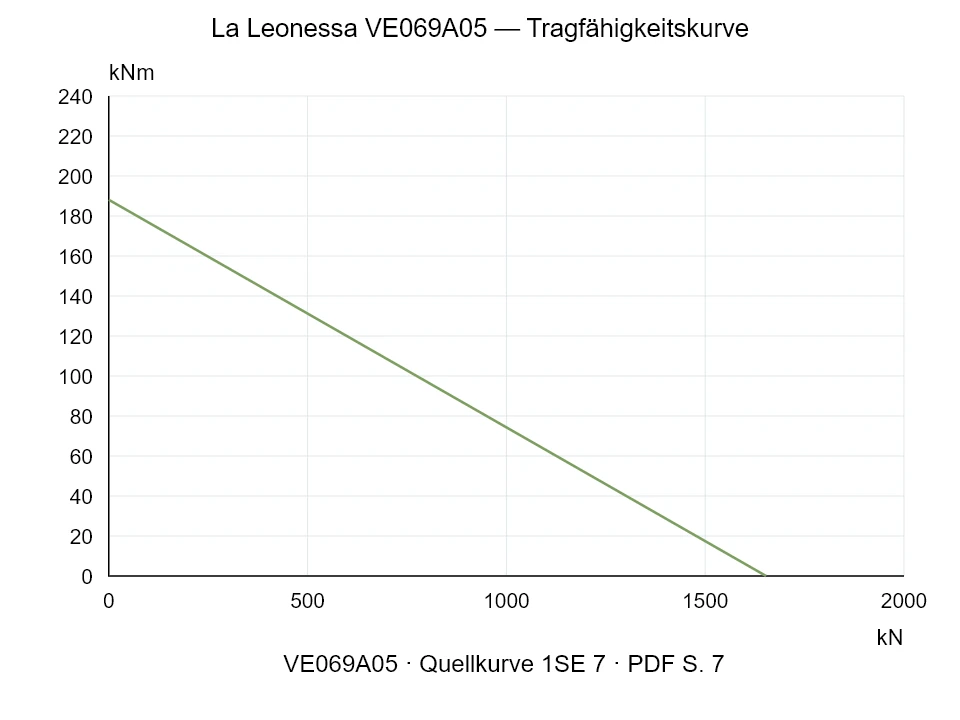

Traglastdiagramm der Serie 1se
