Drehverbindung als Ersatz für La Leonessa V30S026

Name: MERYDOM Replacement for La Leonessa V30S026 Slewing Bearing
Brand: MERYDOM
SKU: V30S026

Zurück zum Ersatzkatalog

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

V30S026

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

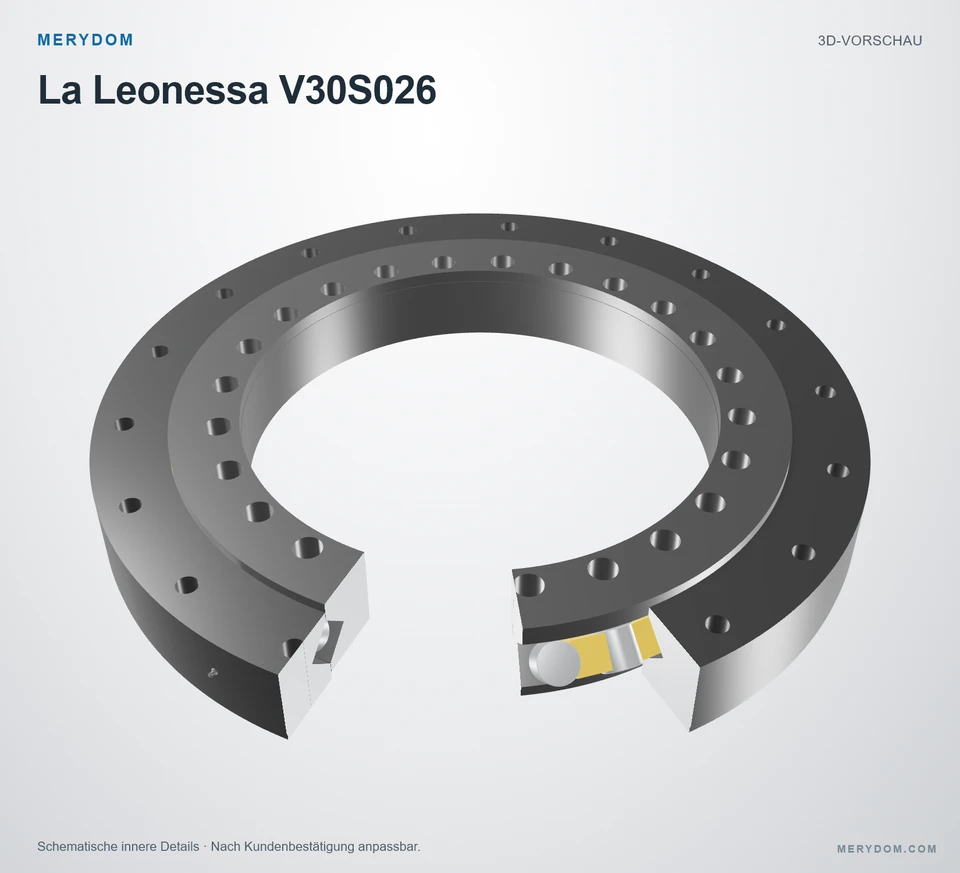

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa V30S026.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 698,5 mm
Overall ID (di): 434,0 mm
Gesamthöhe: 86,0 mm
Verzahnungsart: Unverzahnt
Befestigungsbohrungen: 18 / 24 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

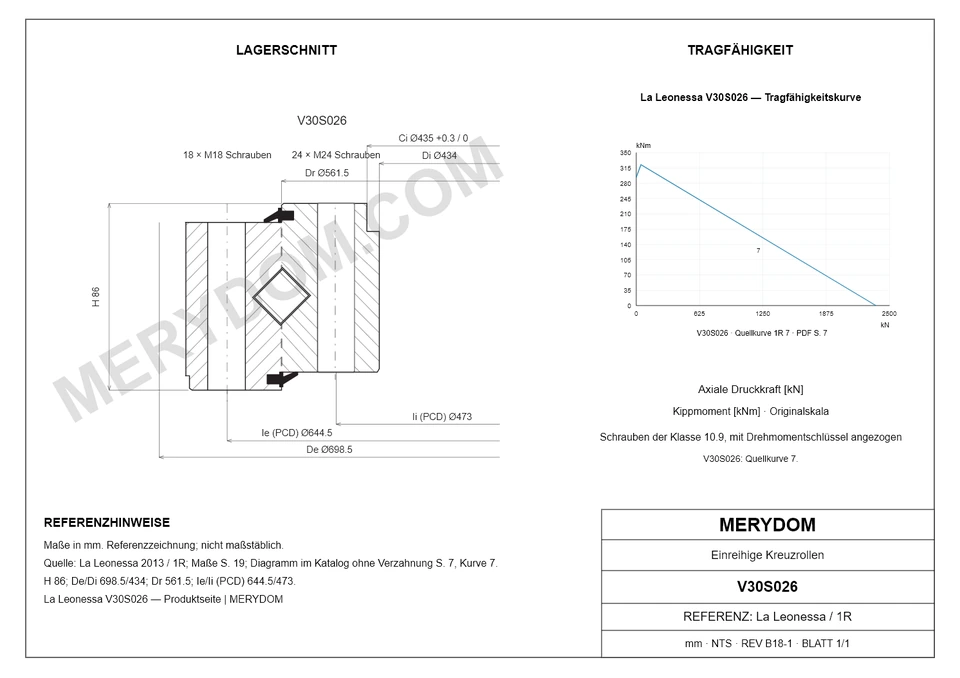

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Massee (P): 126 kg
Gesamt-Außendurchmesser (De): 698,5 mm
Gesamt-Innendurchmesser (Di): 434 mm
Gesamthöhe (H): 86 mm
Dim Dr (Dr): 561,5 mm
Dim Centering Internal (Ci): 435 +0,3 / 0 mm

Befestigung

Lochkreis Außenring (Ie): 644,5 mm
Montagebohrungen am Außenring (ne): 18
Spezifikation der Außenring-Montagebohrungen (Me): M18
Lochkreis Innenring (Ii): 473 mm
Montagebohrungen am Innenring (ni): 24
Spezifikation der Innenring-Montagebohrungen (Mi): M24

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung La Leonessa V30S026

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	V30S026
Zertifiziert austauschbar mit	La Leonessa V30S026
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	La Leonessa
Serie	1r Serie
Referenzmodell	V30S026
Maßsystem	Metrisch
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Unverzahnt
Abmessungen
Massee (P)	126 kg
Gesamt-Außendurchmesser (De)	698,5 mm
Gesamt-Innendurchmesser (Di)	434 mm
Gesamthöhe (H)	86 mm
Dim Dr (Dr)	561,5 mm
Dim Centering Internal (Ci)	435 +0,3 / 0 mm
Befestigung
Lochkreis Außenring (Ie)	644,5 mm
Montagebohrungen am Außenring (ne)	18
Spezifikation der Außenring-Montagebohrungen (Me)	M18
Lochkreis Innenring (Ii)	473 mm
Montagebohrungen am Innenring (ni)	24
Spezifikation der Innenring-Montagebohrungen (Mi)	M24
Tragzahlen
Statische axiale Grundtragzahl (C0a)	2.360 kN
Static tilting moment rating (M0r)	329 kNm
Weitere Angaben
Pattern (Schema)	B

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

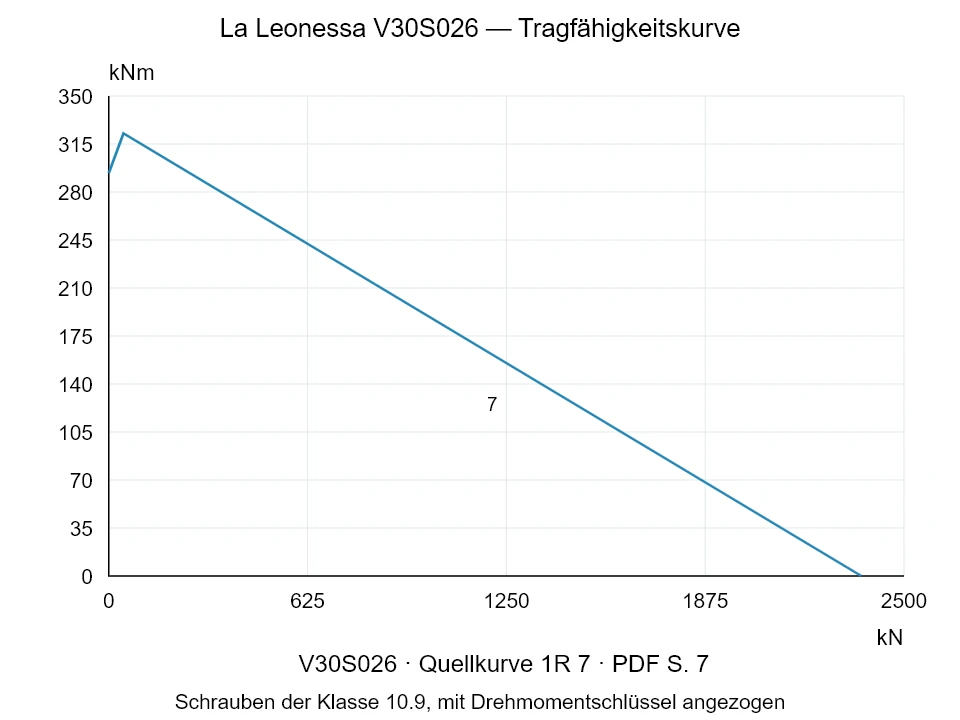

Traglastdiagramm der Serie 1r

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für La Leonessa V30S026

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
