Drehverbindung als Ersatz für La Leonessa V30E075
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa V30E075. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: La Leonessa V30E075. Serie: 1re. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit

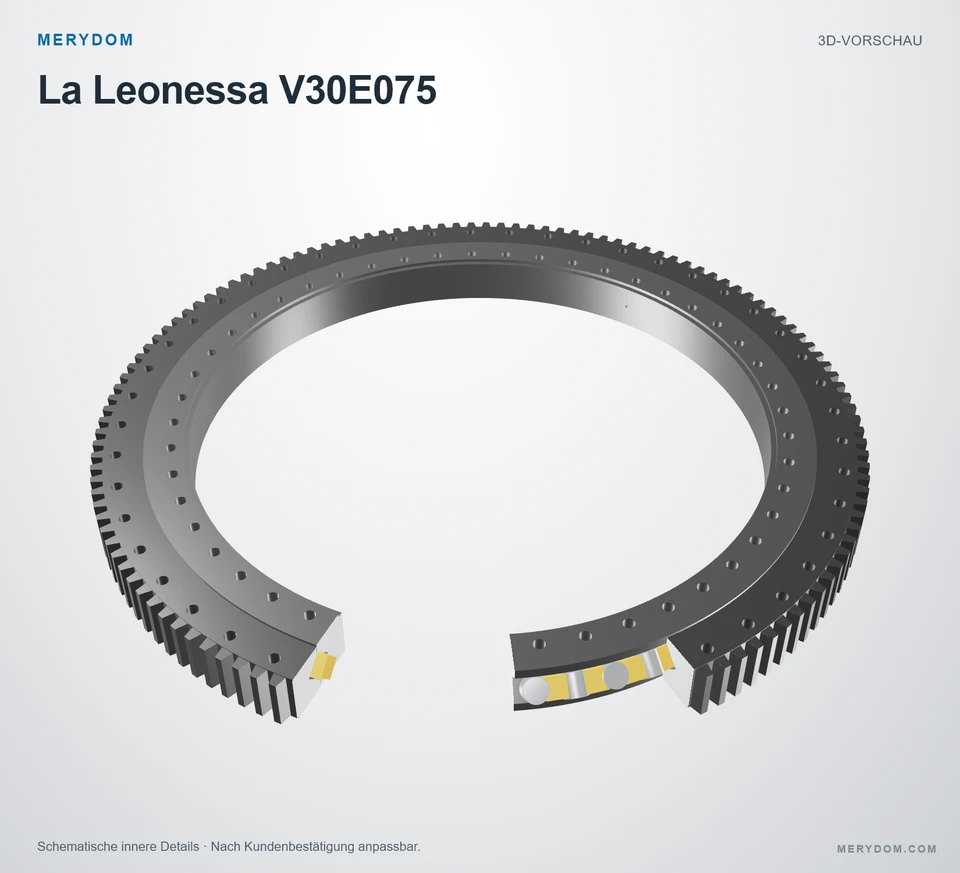

V30E075
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa V30E075.
- Overall OD (Do)
- 1.600,0 mm
- Overall ID (di)
- 1.208,0 mm
- Gesamthöhe
- 110,0 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 48 / 48 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

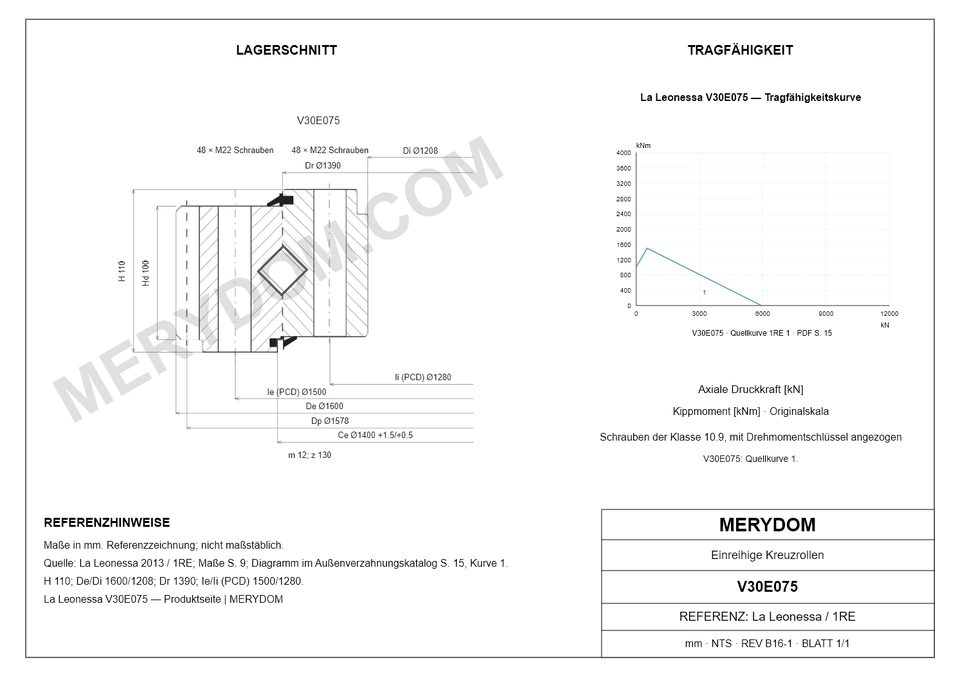

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (P)
- 561 kg
- Gesamt-Außendurchmesser (De)
- 1.600 mm
- Gesamt-Innendurchmesser (Di)
- 1.208 mm
- Gesamthöhe (H)
- 110 mm
- Dim Dr (Dr)
- 1.390 mm
- Dim Centering External (Ce)
- 1.400 +1,5/+0,5 mm
Befestigung
- Lochkreis Außenring (Ie)
- 1.500 mm
- Montagebohrungen am Außenring (ne)
- 48
- Spezifikation der Außenring-Montagebohrungen (Me)
- M22
- Lochkreis Innenring (Ii)
- 1.280 mm
- Montagebohrungen am Innenring (ni)
- 48
- Spezifikation der Innenring-Montagebohrungen (Mi)
- M22
Verzahnung
- Verzahnungsmodul (m)
- 12 mm
- Zähnezahl (z)
- 130
- Profilverschiebungsprodukt x*m (xm)
- 9 mm
- Liebherr-Katalog-Verzahnungsmaß k*m (km)
- 1 mm
- Teilkreisdurchmesser der Verzahnung (Dp)
- 1.578 mm
- Verzahnung Tooth Height (Hd)
- 100 mm
- Verzahnung Hardening Indicator (Tempra)
- •
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung La Leonessa V30E075
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | V30E075 |
| Zertifiziert austauschbar mit | La Leonessa V30E075 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | La Leonessa |
| Serie | 1re Serie |
| Referenzmodell | V30E075 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Massee (P) | 561 kg |
| Gesamt-Außendurchmesser (De) | 1.600 mm |
| Gesamt-Innendurchmesser (Di) | 1.208 mm |
| Gesamthöhe (H) | 110 mm |
| Dim Dr (Dr) | 1.390 mm |
| Dim Centering External (Ce) | 1.400 +1,5/+0,5 mm |
| Befestigung | |
| Lochkreis Außenring (Ie) | 1.500 mm |
| Montagebohrungen am Außenring (ne) | 48 |
| Spezifikation der Außenring-Montagebohrungen (Me) | M22 |
| Lochkreis Innenring (Ii) | 1.280 mm |
| Montagebohrungen am Innenring (ni) | 48 |
| Spezifikation der Innenring-Montagebohrungen (Mi) | M22 |
| Verzahnung | |
| Verzahnungsmodul (m) | 12 mm |
| Zähnezahl (z) | 130 |
| Profilverschiebungsprodukt x*m (xm) | 9 mm |
| Liebherr-Katalog-Verzahnungsmaß k*m (km) | 1 mm |
| Teilkreisdurchmesser der Verzahnung (Dp) | 1.578 mm |
| Verzahnung Tooth Height (Hd) | 100 mm |
| Verzahnung Hardening Indicator (Tempra) | • |
| Tragzahlen | |
| Statische axiale Grundtragzahl (C0a) | 5.970 kN |
| Static tilting moment rating (M0r) | 1.652 kNm |
| Normale Zahnkraft (Fnom) | 146 kN |
| Maximale Zahnkraft (Fmax) | 292 kN |
| Weitere Angaben | |
| Pattern (Schema) | B |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

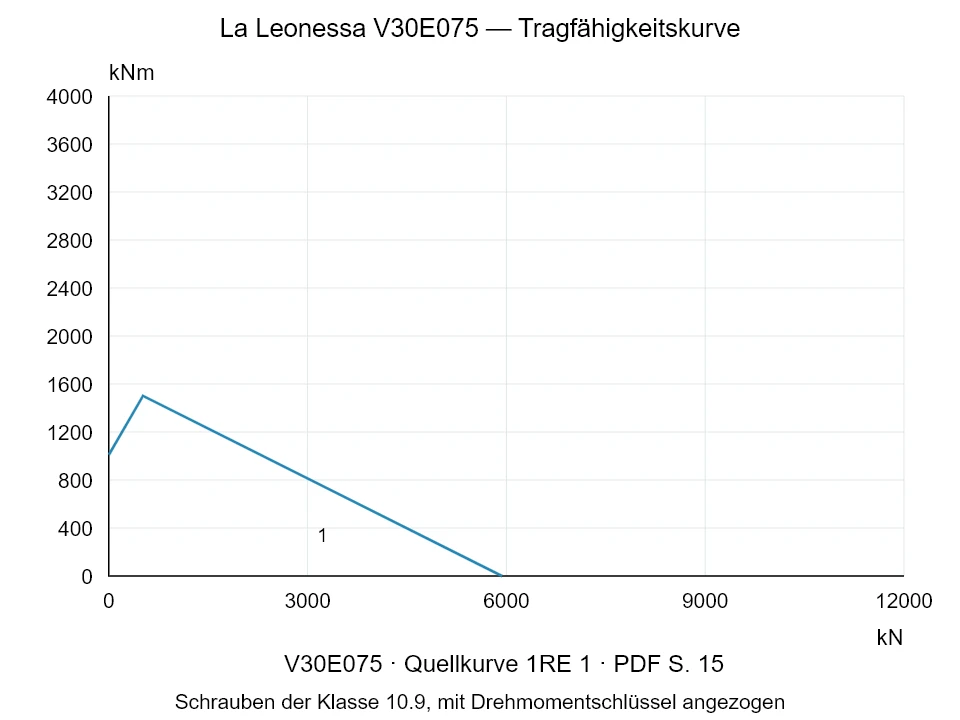

Traglastdiagramm der Serie 1re
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für La Leonessa V30E075
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
