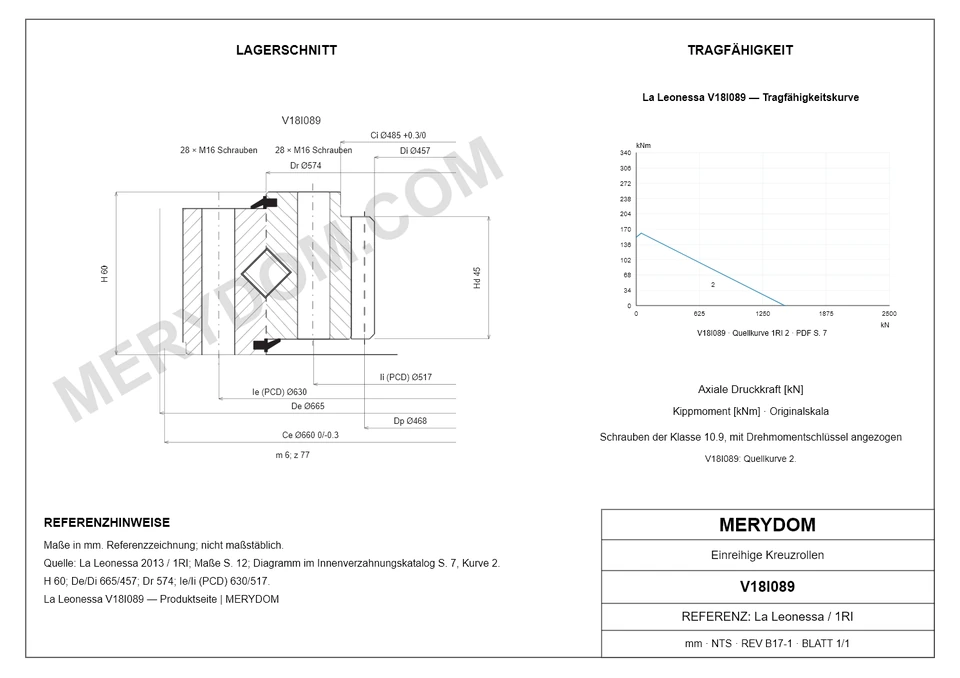

Drehverbindung als Ersatz für La Leonessa V18I089
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa V18I089. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: La Leonessa V18I089. Serie: 1RI. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Innenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
V18I089
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa V18I089.
- Overall OD (Do)
- 665,0 mm
- Overall ID (di)
- 457,0 mm
- Gesamthöhe
- 60,0 mm
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 28 / 28 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (P)
- 62 kg
- Gesamt-Außendurchmesser (De)
- 665 mm
- Gesamt-Innendurchmesser (Di)
- 457 mm
- Gesamthöhe (H)
- 60 mm
- Dim Dr (Dr)
- 574 mm
- Dim Centering External (Ce)
- 660 0/-0,3 mm
- Dim Centering Internal (Ci)
- 485 +0,3/0 mm
Befestigung
- Lochkreis Außenring (Ie)
- 630 mm
- Montagebohrungen am Außenring (ne)
- 28
- Spezifikation der Außenring-Montagebohrungen (Me)
- M16
- Lochkreis Innenring (Ii)
- 517 mm
- Montagebohrungen am Innenring (ni)
- 28
- Spezifikation der Innenring-Montagebohrungen (Mi)
- M16
Verzahnung
- Verzahnungsmodul (m)
- 6 mm
- Zähnezahl (z)
- 77
- Profilverschiebungsprodukt x*m (xm)
- 3 mm
- Liebherr-Katalog-Verzahnungsmaß k*m (km)
- 0,5 mm
- Teilkreisdurchmesser der Verzahnung (Dp)
- 468 mm
- Verzahnung Tooth Height (Hd)
- 45 mm
- Verzahnung Hardening Indicator (Tempra)
- •
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung La Leonessa V18I089
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | V18I089 |
| Zertifiziert austauschbar mit | La Leonessa V18I089 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | La Leonessa |
| Serie | 1RI Serie |
| Referenzmodell | V18I089 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Massee (P) | 62 kg |
| Gesamt-Außendurchmesser (De) | 665 mm |
| Gesamt-Innendurchmesser (Di) | 457 mm |
| Gesamthöhe (H) | 60 mm |
| Dim Dr (Dr) | 574 mm |
| Dim Centering External (Ce) | 660 0/-0,3 mm |
| Dim Centering Internal (Ci) | 485 +0,3/0 mm |
| Befestigung | |
| Lochkreis Außenring (Ie) | 630 mm |
| Montagebohrungen am Außenring (ne) | 28 |
| Spezifikation der Außenring-Montagebohrungen (Me) | M16 |
| Lochkreis Innenring (Ii) | 517 mm |
| Montagebohrungen am Innenring (ni) | 28 |
| Spezifikation der Innenring-Montagebohrungen (Mi) | M16 |
| Verzahnung | |
| Verzahnungsmodul (m) | 6 mm |
| Zähnezahl (z) | 77 |
| Profilverschiebungsprodukt x*m (xm) | 3 mm |
| Liebherr-Katalog-Verzahnungsmaß k*m (km) | 0,5 mm |
| Teilkreisdurchmesser der Verzahnung (Dp) | 468 mm |
| Verzahnung Tooth Height (Hd) | 45 mm |
| Verzahnung Hardening Indicator (Tempra) | • |
| Tragzahlen | |
| Statische axiale Grundtragzahl (C0a) | 1.470 kN |
| Static tilting moment rating (M0r) | 167 kNm |
| Normale Zahnkraft (Fnom) | 33 kN |
| Maximale Zahnkraft (Fmax) | 66 kN |
| Weitere Angaben | |
| Pattern (Schema) | B |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

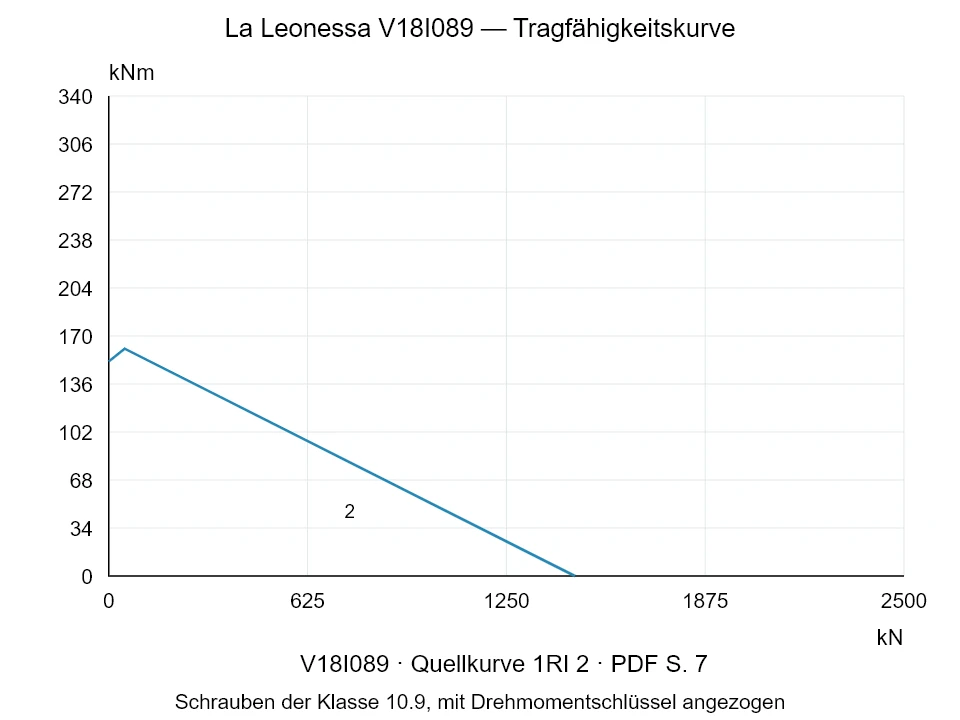

Traglastdiagramm der Serie 1RI
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für La Leonessa V18I089
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
