MERYDOM MTE-870
Von MERYDOM werkseitig für den Austausch verifiziert mit Kaydon MTE-870. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit

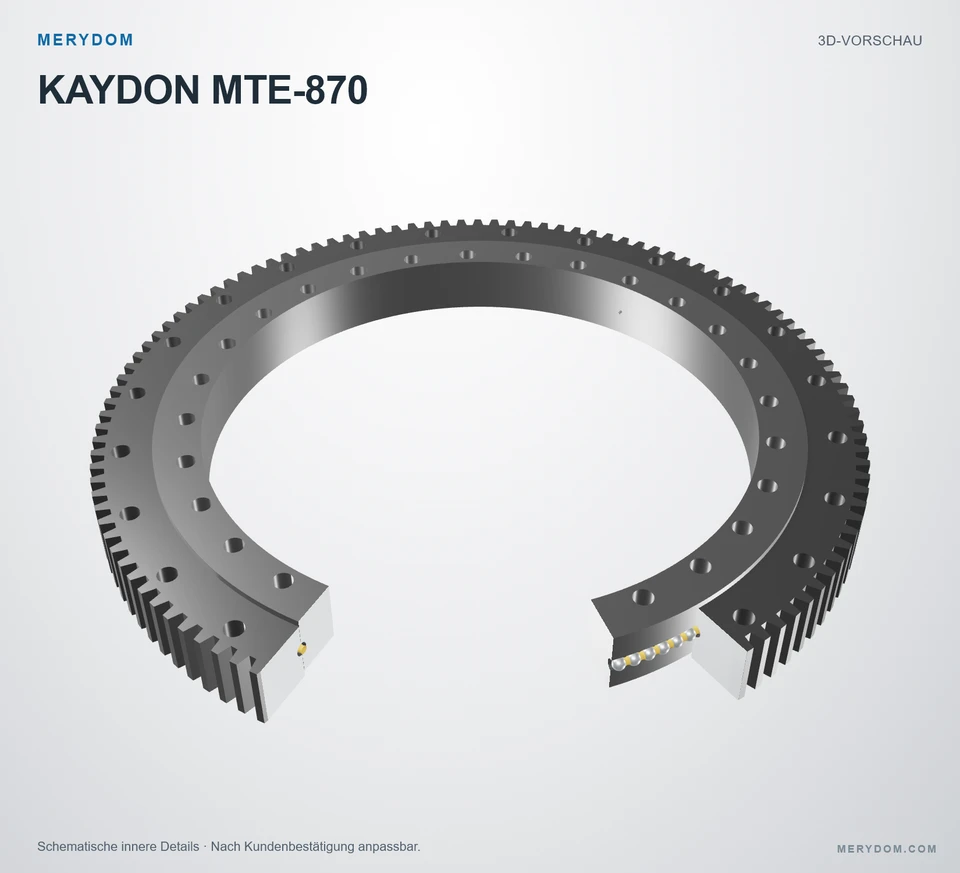

MTE-870
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon MTE-870.
MERYDOM verifiziertTechnische Verifizierung · Rev 1.0- Overall OD (Do)
- 47.444 in
- Overall ID (di)
- 34.250 in
- Gesamthöhe
- 4.250 in
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 24 / 28 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

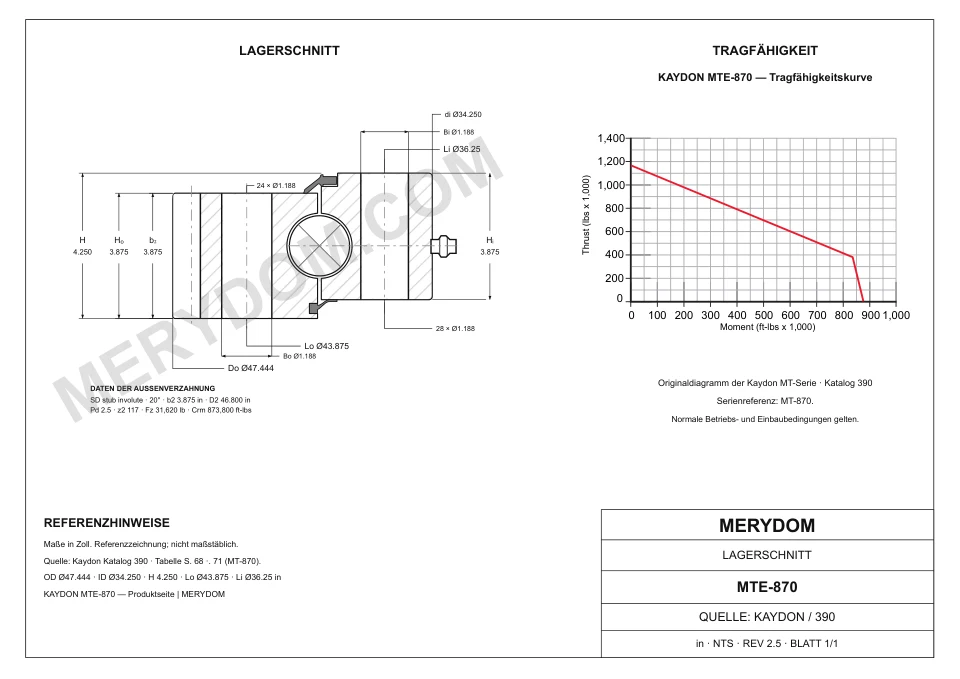

MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | MTE-870 |
| Zertifiziert austauschbar mit | Kaydon MTE-870 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-15 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | MT Serie |
| Referenzmodell | MTE-870 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 47.444 in1,205.078 mm |
| Gesamt-Innendurchmesser (di) | 34.250 in869.95 mm |
| Gesamthöhe (H) | 4.250 in107.95 mm |
| Lochkreis Außenring (Lo) | 43.875 in1,114.425 mm |
| Lochkreis Innenring (Li) | 36.25 in920.75 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 46.800 in1,188.72 mm |
| Assembly weight (G) | 771 lb349.72 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 31620 lbf140,652.767 N |
| Momententragzahl (Crm) | 873800 in873,800 |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 24 Bohrungen · 1.188 |
| Schraubenbohrungen Innenring (ni) | 28 Bohrungen · 1.188 |
| Verzahnung | |
| Teilungssystem | DP |
| Diametral Pitch (Pd) | 2.50000000 DP |
| Äquivalentes Modul (m) | 10.16 mm |
| Zähnezahl (z2) | 117 |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-15 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

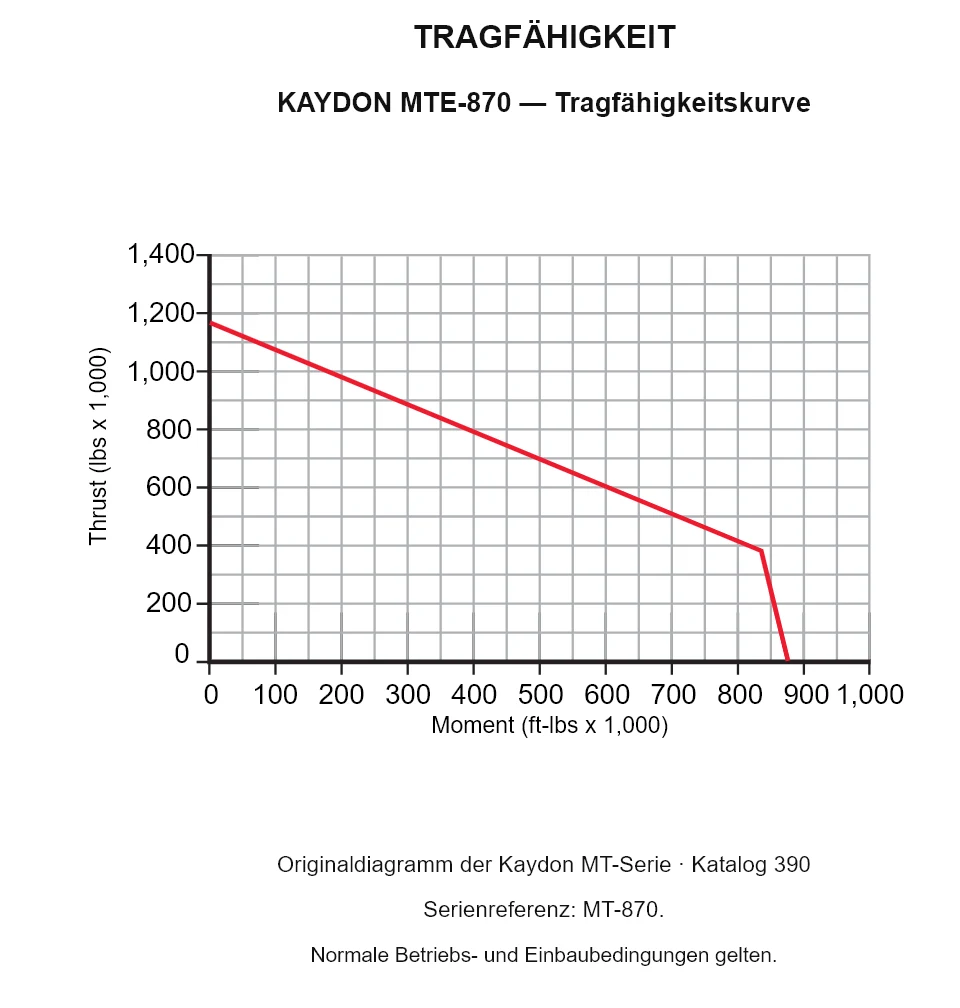

Traglastdiagramm der Serie MT
