MERYDOM MTE-415
Von MERYDOM werkseitig für den Austausch verifiziert mit Kaydon MTE-415. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
MTE-415

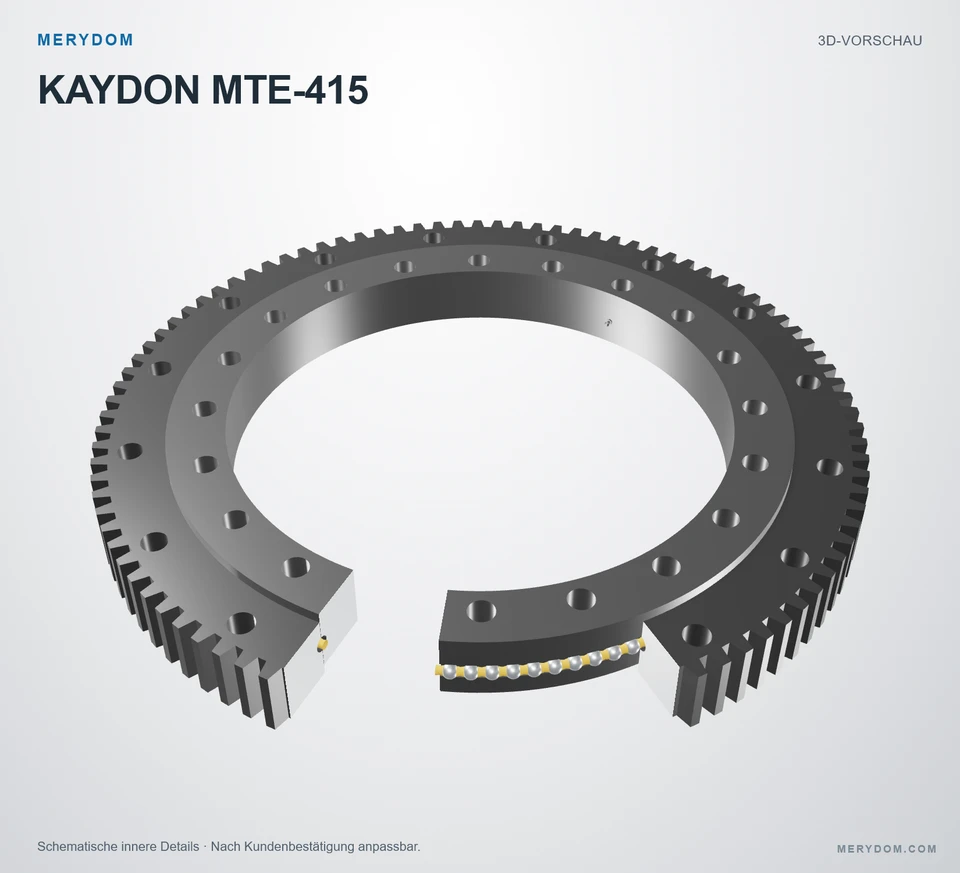

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon MTE-415.
MERYDOM verifiziertTechnische Verifizierung · Rev 1.0- Overall OD (Do)
- 24.650 in
- Overall ID (di)
- 16.250 in
- Gesamthöhe
- 2.375 in
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 16 / 20 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | MTE-415 |
| Zertifiziert austauschbar mit | Kaydon MTE-415 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-15 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | MT Serie |
| Referenzmodell | MTE-415 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |

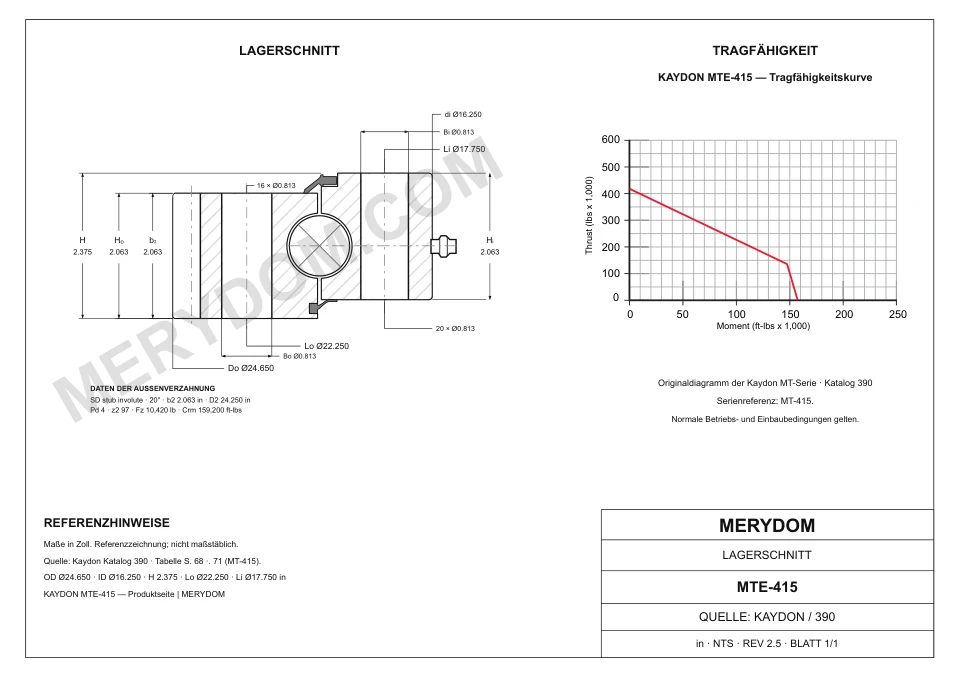

| Gesamt-Außendurchmesser (Do) | 24.650 in626.11 mm |
| Gesamt-Innendurchmesser (di) | 16.250 in412.75 mm |
| Gesamthöhe (H) | 2.375 in60.325 mm |
| Lochkreis Außenring (Lo) | 22.250 in565.15 mm |
| Lochkreis Innenring (Li) | 17.750 in450.85 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 24.250 in615.95 mm |
| Assembly weight (G) | 132 lb59.874 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 10420 lbf46,350.469 N |
| Momententragzahl (Crm) | 159200 in159,200 |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 16 Bohrungen · 0.813 |
| Schraubenbohrungen Innenring (ni) | 20 Bohrungen · 0.813 |
| Verzahnung | |
| Teilungssystem | DP |
| Diametral Pitch (Pd) | 4.00000000 DP |
| Äquivalentes Modul (m) | 6.35 mm |
| Zähnezahl (z2) | 97 |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-15 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

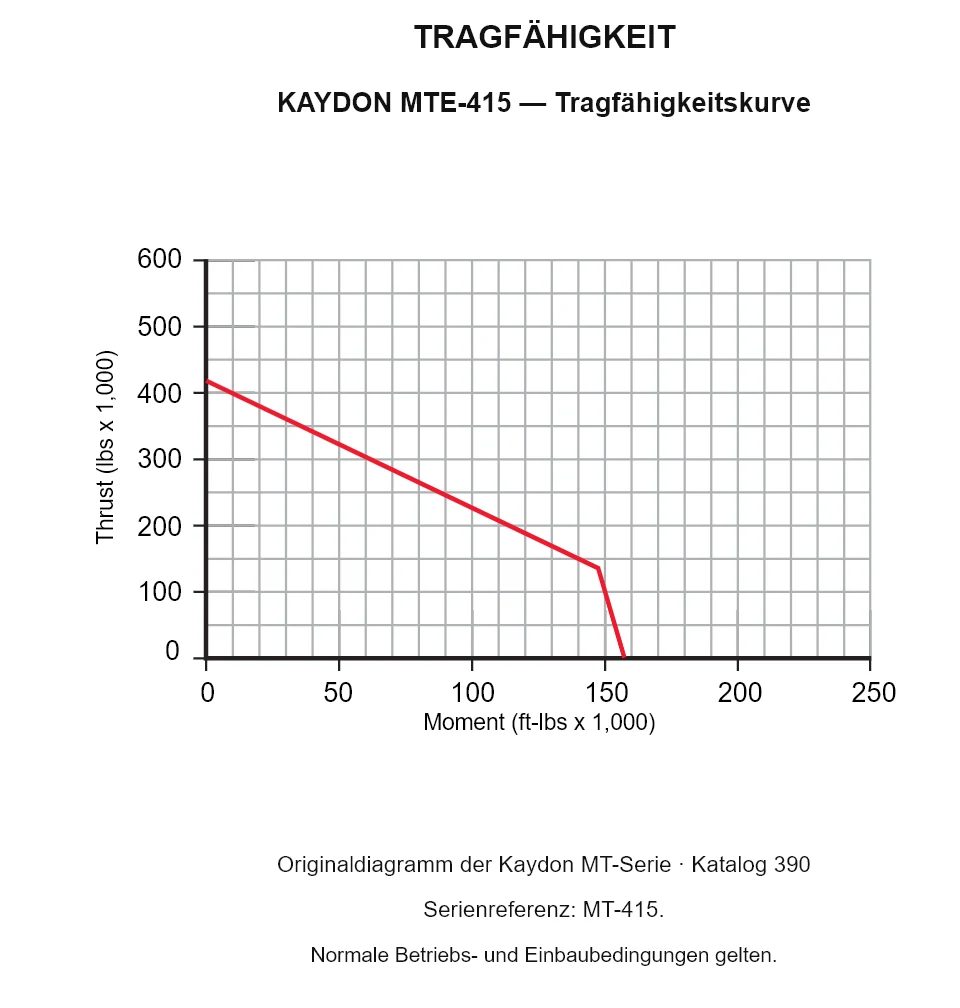

Traglastdiagramm der Serie MT
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
