MERYDOM KH-225E
Von MERYDOM werkseitig für den Austausch verifiziert mit Kaydon KH-225E. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
KH-225E

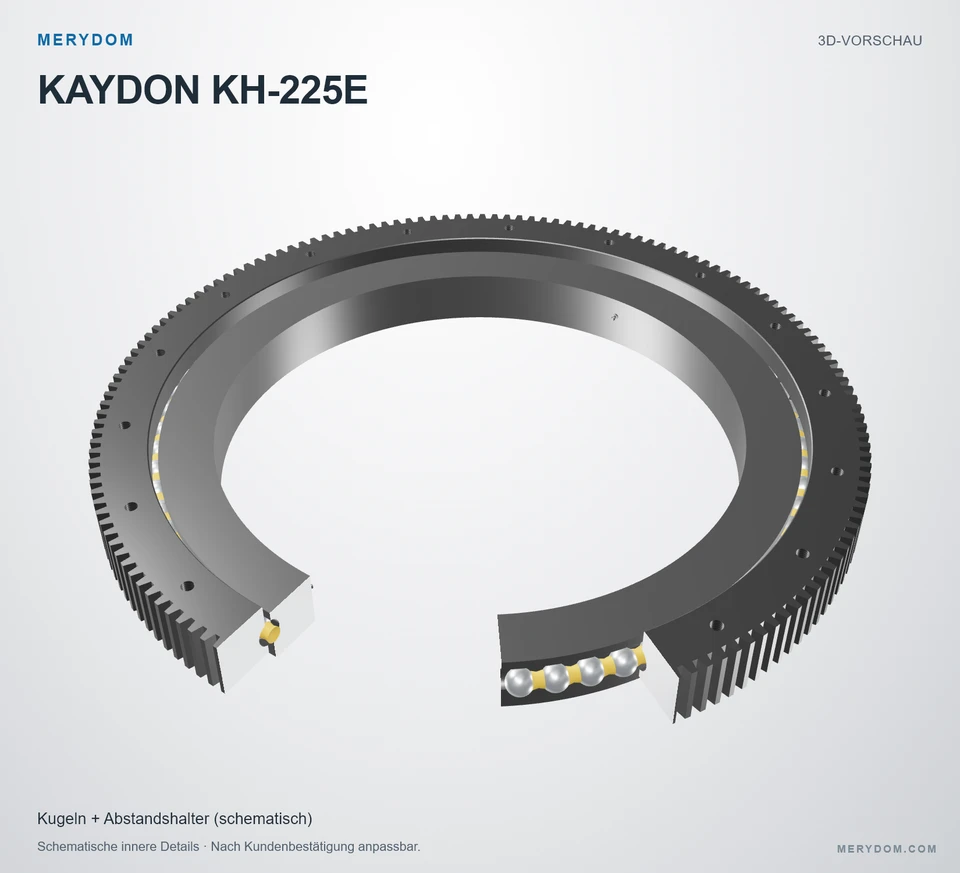

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon KH-225E.

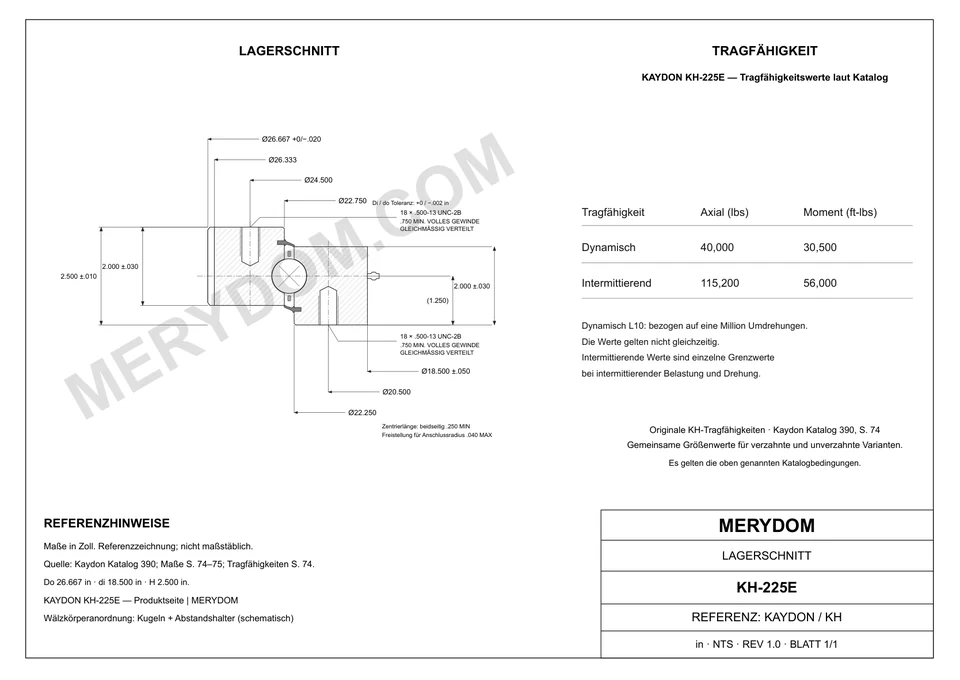

MERYDOM verifiziertTechnische Verifizierung · Rev 1.0- Overall OD (Do)
- 26.667 in
- Overall ID (di)
- 18.500 in
- Gesamthöhe
- 2.500 in
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 18 / 18 außen / innen
- Lagerbauart
- Vorgespanntes Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | KH-225E |
| Zertifiziert austauschbar mit | Kaydon KH-225E |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-15 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | KH Serie |
| Referenzmodell | KH-225E |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Vorgespanntes Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 26.667 in677.342 mm |
| Gesamt-Innendurchmesser (di) | 18.500 in469.9 mm |
| Gesamthöhe (H) | 2.500 in63.5 mm |
| Innendurchmesser des Außenrings (Di) | 22.750 in577.85 mm |
| Außendurchmesser des Innenrings (do) | 22.250 in565.15 mm |
| Lochkreis Außenring (Lo) | 24.500 in622.3 mm |
| Lochkreis Innenring (Li) | 20.500 in520.7 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 26.333 in668.858 mm |
| Assembly weight (G) | 140 lb63.503 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 5670 lbf25,221.417 N |
| Momententragzahl (Crm) | 30500 in30,500 |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 18 Bohrungen · 0.500-13 UNC-2B; 0.750 min full thread |
| Schraubenbohrungen Innenring (ni) | 18 Bohrungen · 0.500-13 UNC-2B; 0.750 min full thread |
| Verzahnung | |
| Teilungssystem | DP |
| Diametral Pitch (Pd) | 6.00000000 DP |
| Äquivalentes Modul (m) | 4.233 mm |
| Zähnezahl (z2) | 158 |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-15 durch MERYDOM Technikabteilung verifiziert.
SERIEN-VERFORMUNGSVERHALTEN
Verformungsdiagramm der Serie KH
Verwenden Sie die Modellbezeichnung in der Kataloglegende, um die veröffentlichten Referenzwerte für axiale, radiale und Kippverformung zu prüfen.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
