MERYDOM HT10-42E1Z
Von MERYDOM werkseitig für den Austausch verifiziert mit Kaydon HT10-42E1Z. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit

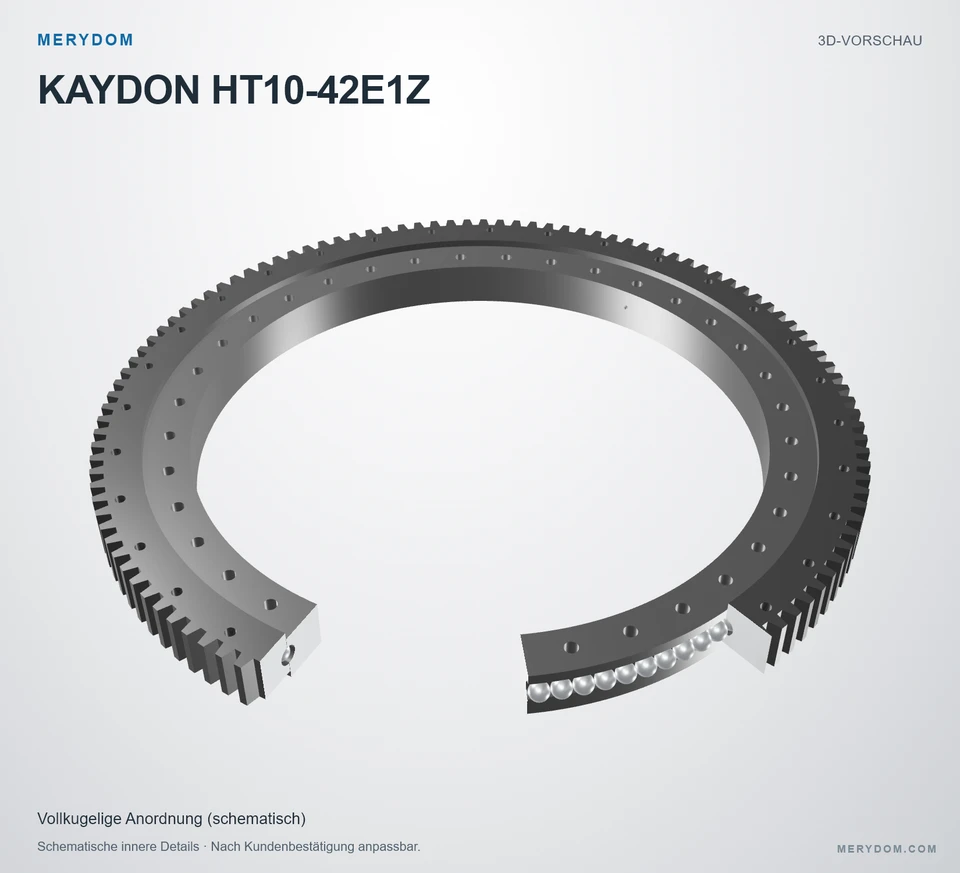

HT10-42E1Z
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon HT10-42E1Z.
MERYDOM verifiziertTechnische Verifizierung · Rev 1.0- Overall OD (Do)
- 47.840 in
- Overall ID (di)
- 36.000 in
- Gesamthöhe
- 3.500 in
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 32 / 36 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

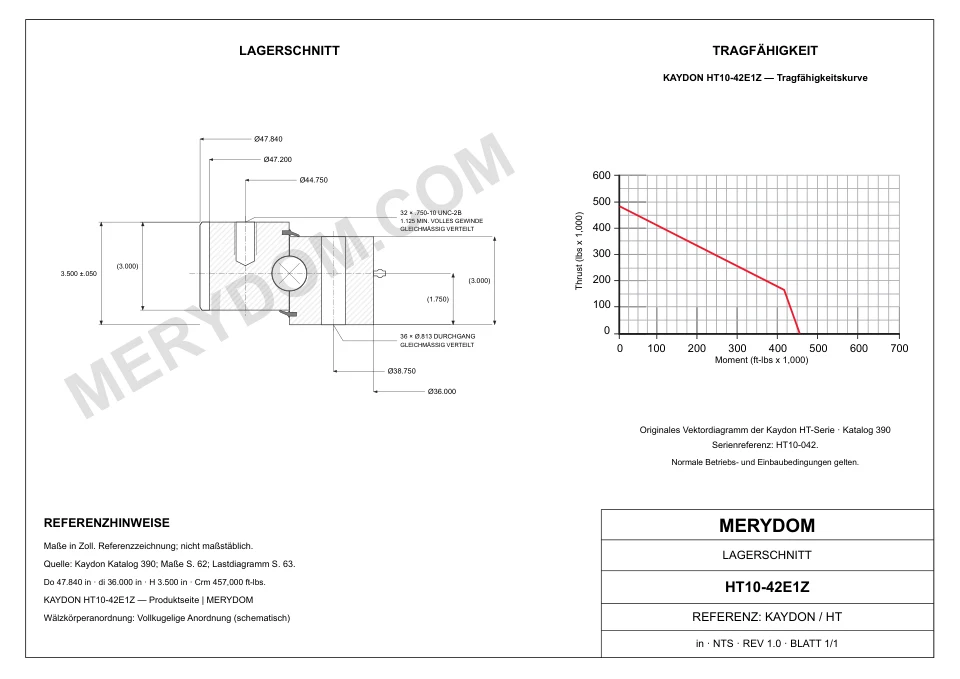

MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | HT10-42E1Z |
| Zertifiziert austauschbar mit | Kaydon HT10-42E1Z |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-15 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | HT Serie |
| Referenzmodell | HT10-42E1Z |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 47.840 in1,215.136 mm |
| Gesamt-Innendurchmesser (di) | 36.000 in914.4 mm |
| Gesamthöhe (H) | 3.500 in88.9 mm |
| Lochkreis Außenring (Lo) | 44.750 in1,136.65 mm |
| Lochkreis Innenring (Li) | 38.750 in984.25 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 47.200 in1,198.88 mm |
| Assembly weight (G) | 562 lb254.919 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 18772 lbf83,502.016 N |
| Momententragzahl (Crm) | 457000 in457,000 |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 32 Bohrungen · 0.750-10 UNC-2B; 1.125 min full thread |
| Schraubenbohrungen Innenring (ni) | 36 Bohrungen · 0.813 through, equally spaced |
| Verzahnung | |
| Teilungssystem | DP |
| Diametral Pitch (Pd) | 2.50000000 DP |
| Äquivalentes Modul (m) | 10.16 mm |
| Zähnezahl (z2) | 118 |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-15 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

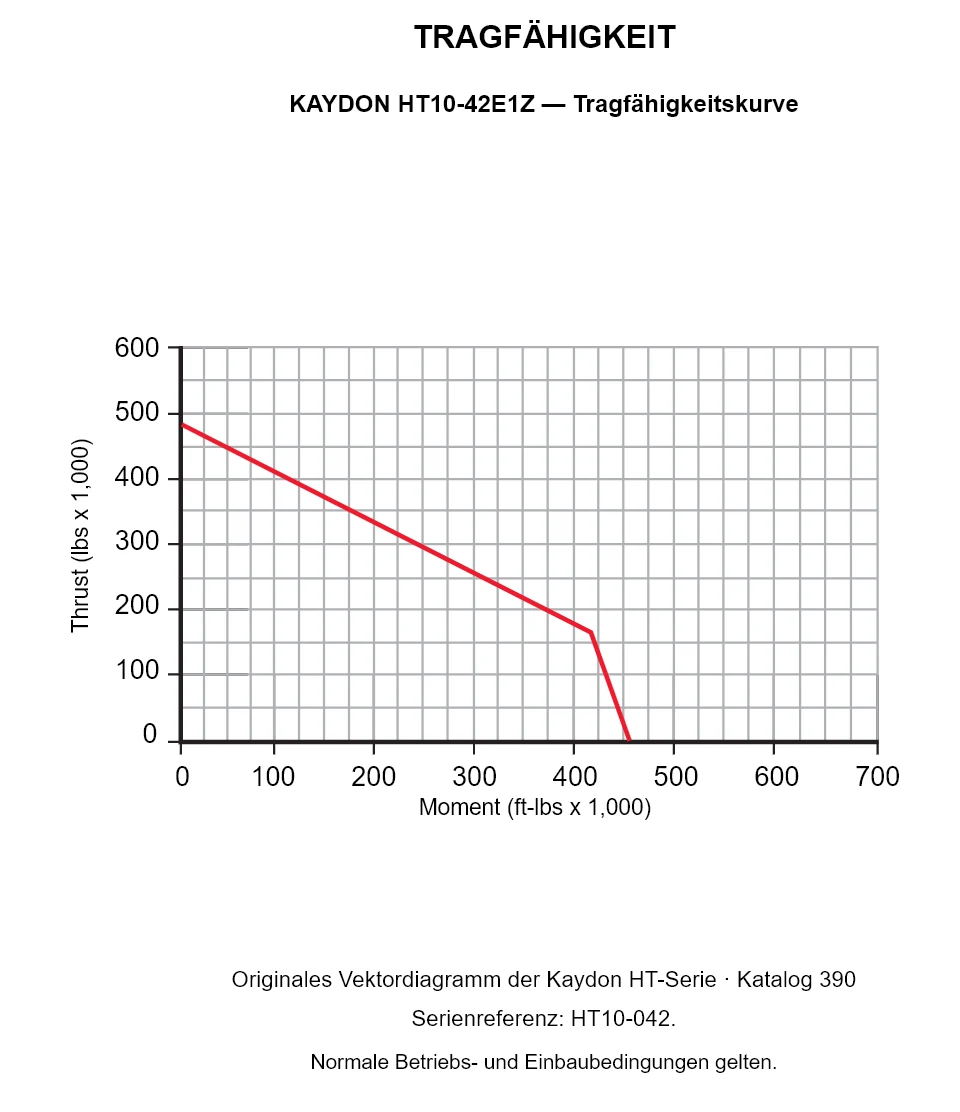

Traglastdiagramm der Serie HT
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
