MERYDOM 16345001
Von MERYDOM werkseitig für den Austausch verifiziert mit Kaydon 16345001. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16345001

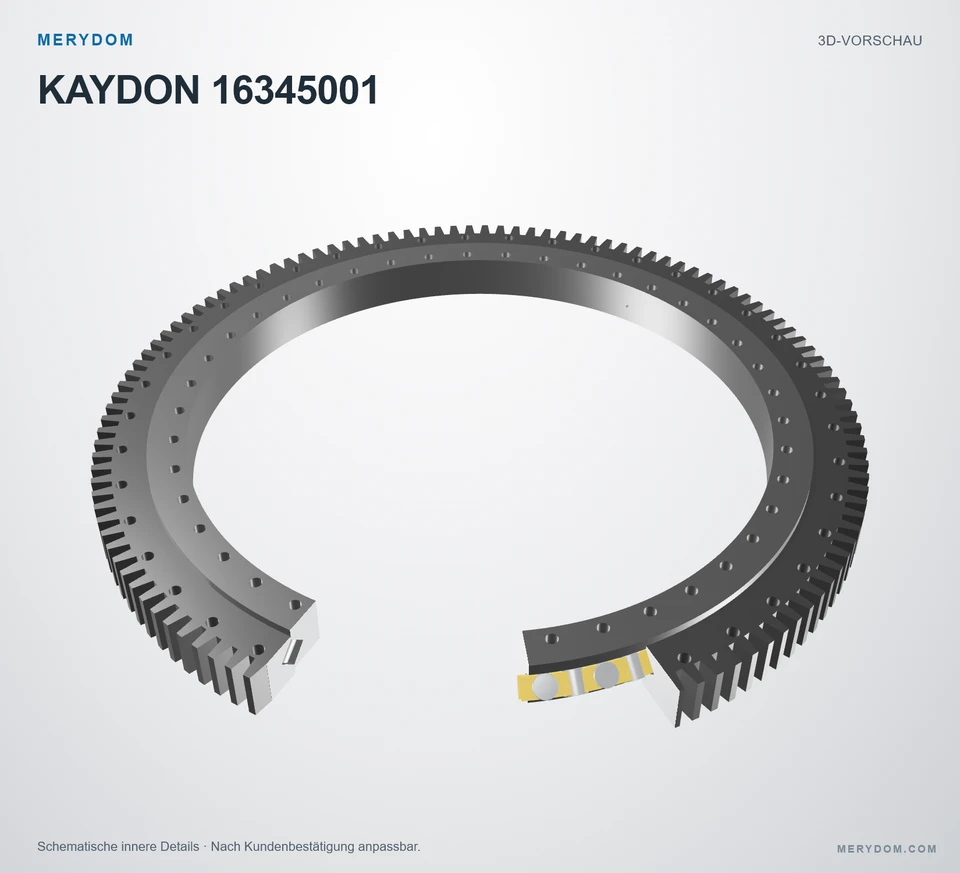

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16345001.
MERYDOM verifiziertTechnische Verifizierung · Rev 1.0- Overall OD (Do)
- 70.510 in
- Overall ID (di)
- 53.540 in
- Gesamthöhe
- 5.040 in
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 42 / 42 außen / innen
- Lagerbauart
- Kreuzrollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16345001 |
| Zertifiziert austauschbar mit | Kaydon 16345001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-15 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | XR Serie |
| Referenzmodell | 16345001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Kreuzrollenlager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |

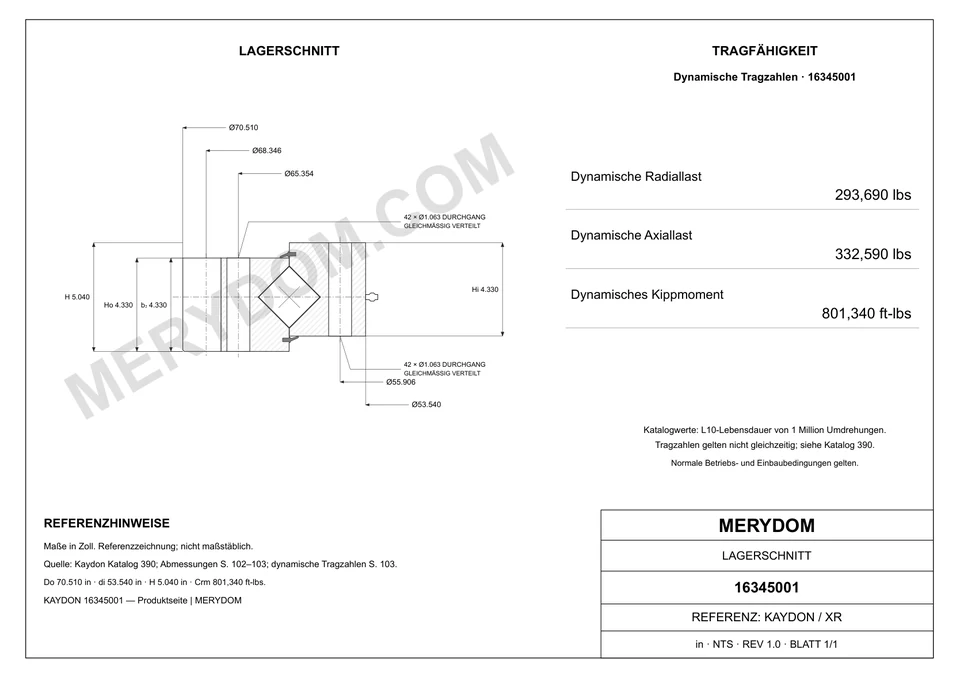

| Gesamt-Außendurchmesser (Do) | 70.510 in1,790.954 mm |
| Gesamt-Innendurchmesser (di) | 53.540 in1,359.916 mm |
| Gesamthöhe (H) | 5.040 in128.016 mm |
| Lochkreis Außenring (Lo) | 65.354 in1,659.992 mm |
| Lochkreis Innenring (Li) | 55.906 in1,420.012 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 68.346 in1,735.988 mm |
| Assembly weight (G) | 1460 lb662.245 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 36690 lbf163,205.251 N |
| Momententragzahl (Crm) | 801340 in801,340 |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 42 Bohrungen · 1.063 |
| Schraubenbohrungen Innenring (ni) | 42 Bohrungen · 1.063 |
| Verzahnung | |
| Teilungssystem | MODULE |
| Diametral Pitch (Pd) | DP |
| Äquivalentes Modul (m) | 14 mm |
| Zähnezahl (z2) | 124 |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-15 durch MERYDOM Technikabteilung verifiziert.
