MERYDOM 16269001
Von MERYDOM werkseitig für den Austausch verifiziert mit Kaydon 16269001. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16269001

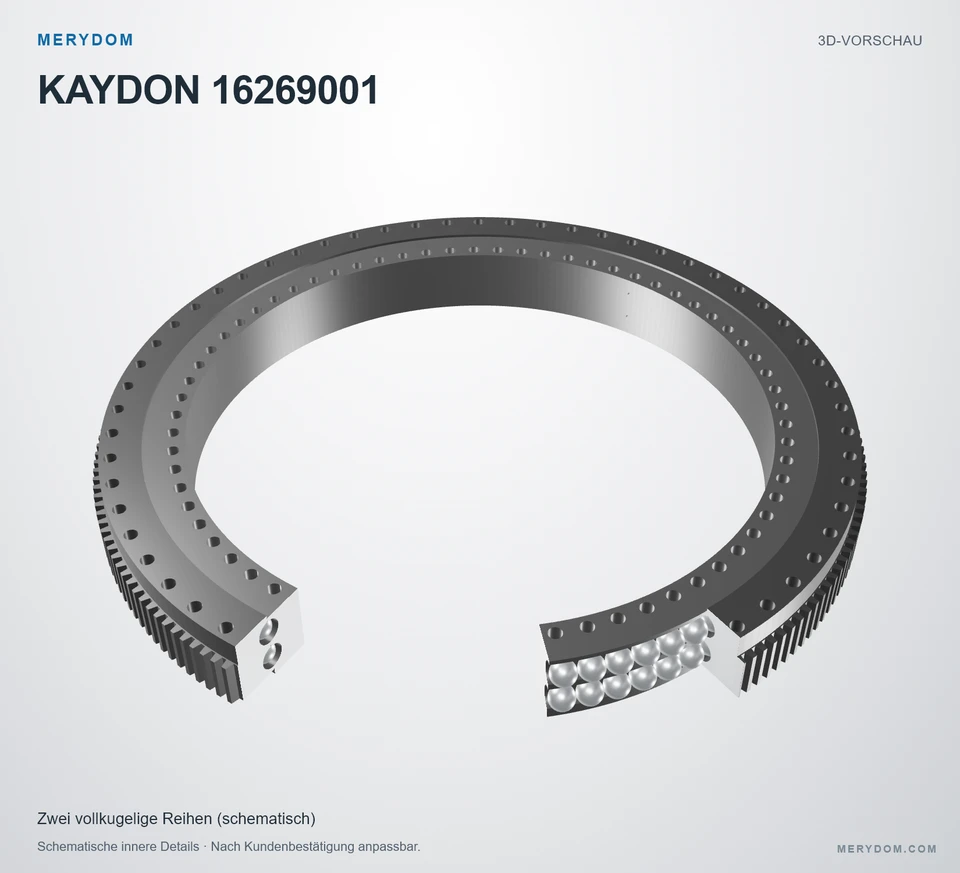

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16269001.
MERYDOM verifiziertTechnische Verifizierung · Rev 1.0- Overall OD (Do)
- 94.742 in
- Overall ID (di)
- 72.250 in
- Gesamthöhe
- 9.125 in
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 60 / 68 außen / innen
- Lagerbauart
- Achtpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

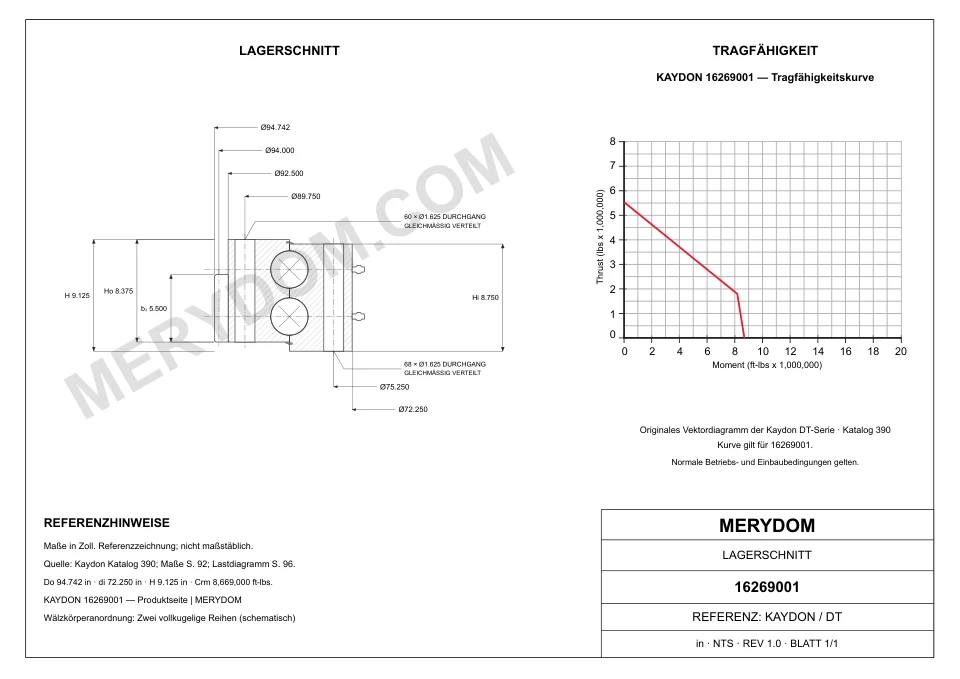

MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16269001 |
| Zertifiziert austauschbar mit | Kaydon 16269001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-15 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | DT Serie |
| Referenzmodell | 16269001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Achtpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 94.742 in2,406.447 mm |
| Gesamt-Innendurchmesser (di) | 72.250 in1,835.15 mm |
| Gesamthöhe (H) | 9.125 in231.775 mm |
| Außendurchmesser des Außenringkörpers (Dr) | 92.500 in2,349.5 mm |
| Lochkreis Außenring (Lo) | 89.750 in2,279.65 mm |
| Lochkreis Innenring (Li) | 75.250 in1,911.35 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 94.000 in2,387.6 mm |
| Assembly weight (G) | 5560 lb2,521.974 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 55490 lbf246,831.817 N |
| Momententragzahl (Crm) | 8669000 in8,669,000 |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 60 Bohrungen · 1.625 |
| Schraubenbohrungen Innenring (ni) | 68 Bohrungen · 1.625 |
| Verzahnung | |
| Teilungssystem | DP |
| Diametral Pitch (Pd) | 2.00000000 DP |
| Äquivalentes Modul (m) | 12.7 mm |
| Zähnezahl (z2) | 188 |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-15 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

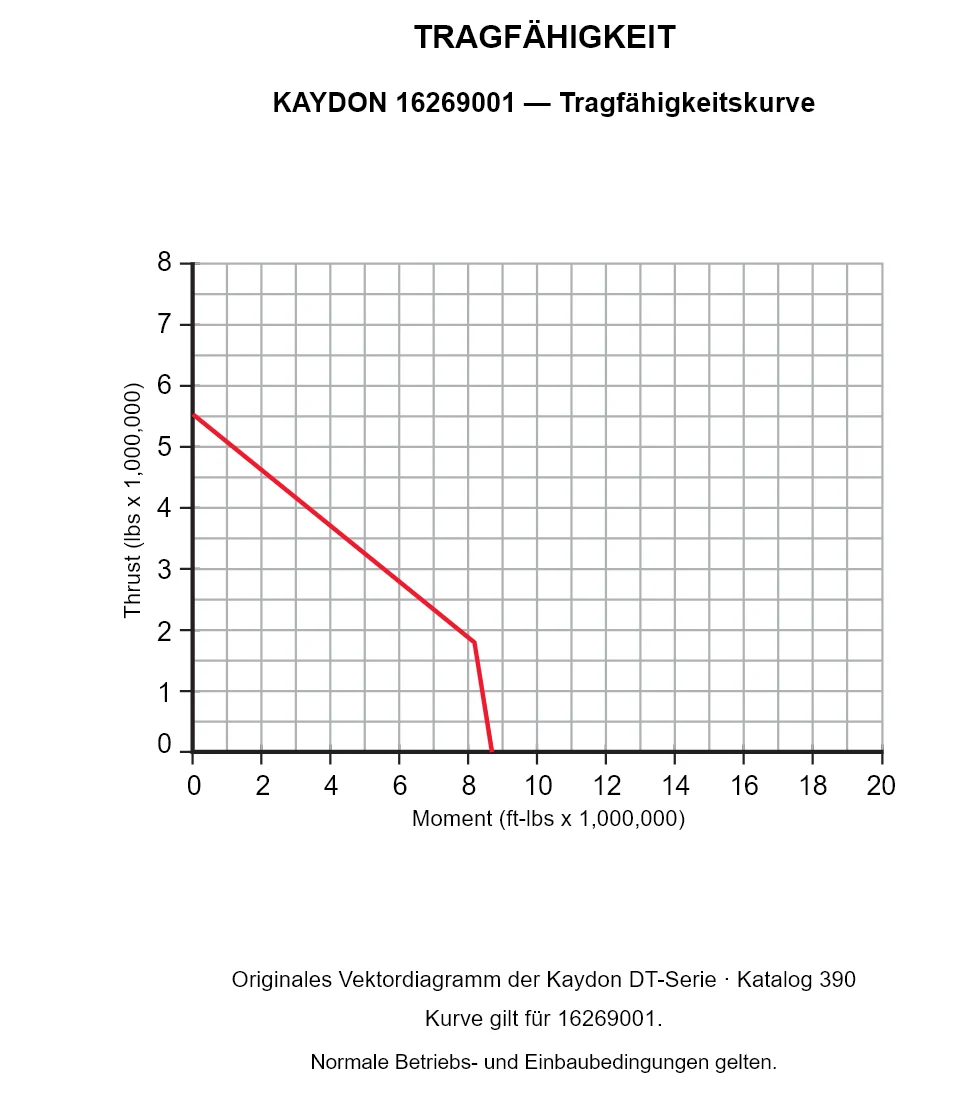

Traglastdiagramm der Serie DT
