Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung

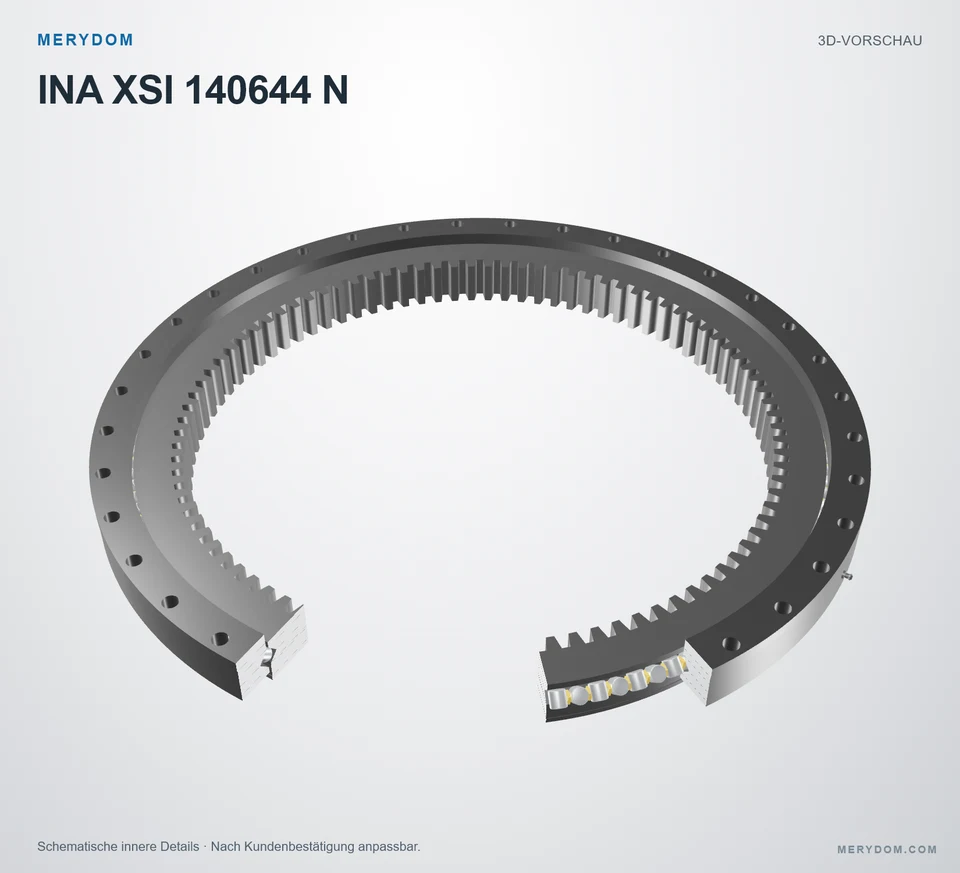

Drehverbindung als Ersatz für INA XSI 140644 N
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA XSI 140644 N. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: INA XSI 140644 N. Serie: Xsi 14. Lagerkonstruktion: Kreuzrollenlager. Verzahnungsart: Innenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
XSI 140644 N
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA XSI 140644 N.
- Overall OD (Do)
- 714 mm
- Overall ID (di)
- 546 mm
- Gesamthöhe
- 56 mm
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 36 / 36 außen / innen
- Lagerbauart
- Kreuzrollenlager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (Massee)
- 50 kg
- Gesamt-Außendurchmesser (Da)
- 714 mm
- Gesamt-Innendurchmesser (di)
- 546 mm
- Katalogdurchmesser Di (Di)
- 645+0,6 mm
- Katalogdurchmesser da (da)
- 641 mm
- Gesamthöhe (H)
- 56 mm
Befestigung
- Lochkreis Außenring (La)
- 690 mm
- Montagebohrungen am Außenring (na)
- 36
- Lochkreis Innenring (Li)
- 605 mm
- Montagebohrungen am Innenring (ni)
- 36
Verzahnung
- Verzahnungsmodul (m)
- 6 mm
- Zähnezahl (z)
- 93
- Teilkreisdurchmesser der Verzahnung (d0)
- 558 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung INA XSI 140644 N
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | XSI 140644 N |
| Zertifiziert austauschbar mit | INA XSI 140644 N |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | INA |
| Serie | Xsi 14 Serie |
| Referenzmodell | XSI 140644 N |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Kreuzrollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Massee (Massee) | 50 kg |
| Gesamt-Außendurchmesser (Da) | 714 mm |
| Gesamt-Innendurchmesser (di) | 546 mm |
| Katalogdurchmesser Di (Di) | 645+0,6 mm |
| Katalogdurchmesser da (da) | 641 mm |
| Gesamthöhe (H) | 56 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 690 mm |
| Montagebohrungen am Außenring (na) | 36 |
| Lochkreis Innenring (Li) | 605 mm |
| Montagebohrungen am Innenring (ni) | 36 |
| Verzahnung | |
| Verzahnungsmodul (m) | 6 mm |
| Zähnezahl (z) | 93 |
| Teilkreisdurchmesser der Verzahnung (d0) | 558 mm |
| Tragzahlen | |
| Normale Zahnkraft (Fznorm) | 23,7 kN |
| Maximale Zahnkraft (Fzmax) | 35 kN |
| Dynamische axiale Grundtragzahl (Ca) | 290 kN |
| Statische axiale Grundtragzahl (C0a) | 800 kN |
| Dynamische radiale Grundtragzahl (Cr) | 185 kN |
| Statische radiale Grundtragzahl (C0r) | 395 kN |
| Vorspannung (Vorspannung) | 0,01 incl. 0,04 mm |
| Maximal zulässige Radiallast (Fr perm) | 148,7 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

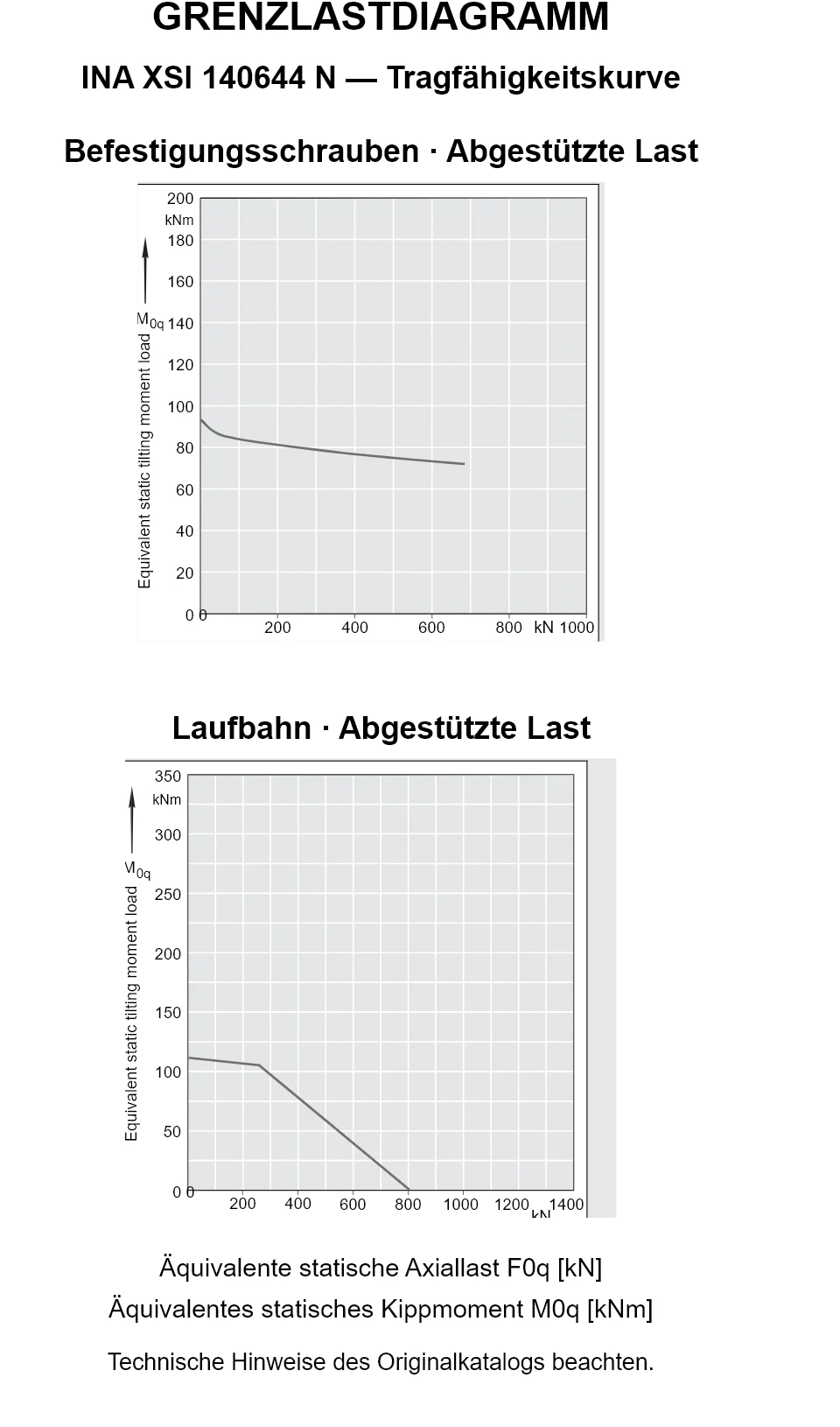

INA XSI 140644 N — Tragfähigkeitskurve
INA XSI 140644 N — Tragfähigkeitskurve
INA XSI 140644 N — Tragfähigkeitskurve. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für INA XSI 140644 N
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
