Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
Drehverbindung als Ersatz für INA VSU 200544
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VSU 200544. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: INA VSU 200544. Serie: Vsu 20. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Unverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
VSU 200544
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VSU 200544.
- Overall OD (Do)
- 616–0,5 mm
- Overall ID (di)
- 472+0,5 mm
- Gesamthöhe
- 56 mm
- Verzahnungsart
- Unverzahnt
- Befestigungsbohrungen
- 32 / 32 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

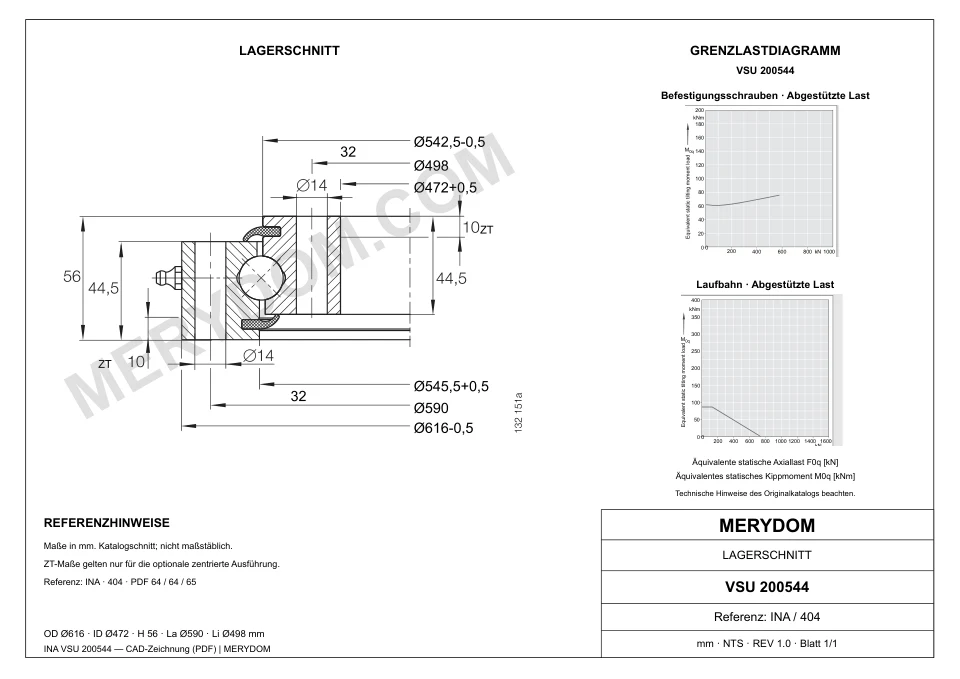

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (Massee)
- 37 kg
- Gesamt-Außendurchmesser (Da)
- 616–0,5 mm
- Äußerer Zentrierdurchmesser (DaZT)
- 614 mm
- Gesamt-Innendurchmesser (di)
- 472+0,5 mm
- Innerer Zentrierdurchmesser (diZT)
- 474 mm
- Katalogdurchmesser Di (Di)
- 545,5+0,5 mm
- Katalogdurchmesser da (da)
- 542,5–0,5 mm
- Gesamthöhe (H)
- 56 mm
Befestigung
- Lochkreis Außenring (La)
- 590 mm
- Montagebohrungen am Außenring (na)
- 32
- Lochkreis Innenring (Li)
- 498 mm
- Montagebohrungen am Innenring (ni)
- 32
- Montagebohrungsdurchmesser am Außenring (Ø14)
- 14 mm
- Montagebohrungsdurchmesser am Innenring (Ø14)
- 14 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung INA VSU 200544
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | VSU 200544 |
| Zertifiziert austauschbar mit | INA VSU 200544 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | INA |
| Serie | Vsu 20 Serie |
| Referenzmodell | VSU 200544 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Unverzahnt |
| Abmessungen | |
| Massee (Massee) | 37 kg |
| Gesamt-Außendurchmesser (Da) | 616–0,5 mm |
| Äußerer Zentrierdurchmesser (DaZT) | 614 mm |
| Gesamt-Innendurchmesser (di) | 472+0,5 mm |
| Innerer Zentrierdurchmesser (diZT) | 474 mm |
| Katalogdurchmesser Di (Di) | 545,5+0,5 mm |
| Katalogdurchmesser da (da) | 542,5–0,5 mm |
| Gesamthöhe (H) | 56 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 590 mm |
| Montagebohrungen am Außenring (na) | 32 |
| Lochkreis Innenring (Li) | 498 mm |
| Montagebohrungen am Innenring (ni) | 32 |
| Montagebohrungsdurchmesser am Außenring (Ø14) | 14 mm |
| Montagebohrungsdurchmesser am Innenring (Ø14) | 14 mm |
| Tragzahlen | |
| Maximal zulässige Radiallast (Fr perm) | 132,2 kN |
| Dynamische axiale Grundtragzahl (Ca) | 188 kN |
| Statische axiale Grundtragzahl (C0a) | 740 kN |
| Dynamische radiale Grundtragzahl (Cr) | 123 kN |
| Statische radiale Grundtragzahl (C0r) | 325 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
INA VSU 200544 — Tragfähigkeitskurve
INA VSU 200544 — Tragfähigkeitskurve
INA VSU 200544 — Tragfähigkeitskurve. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für INA VSU 200544
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
