Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung

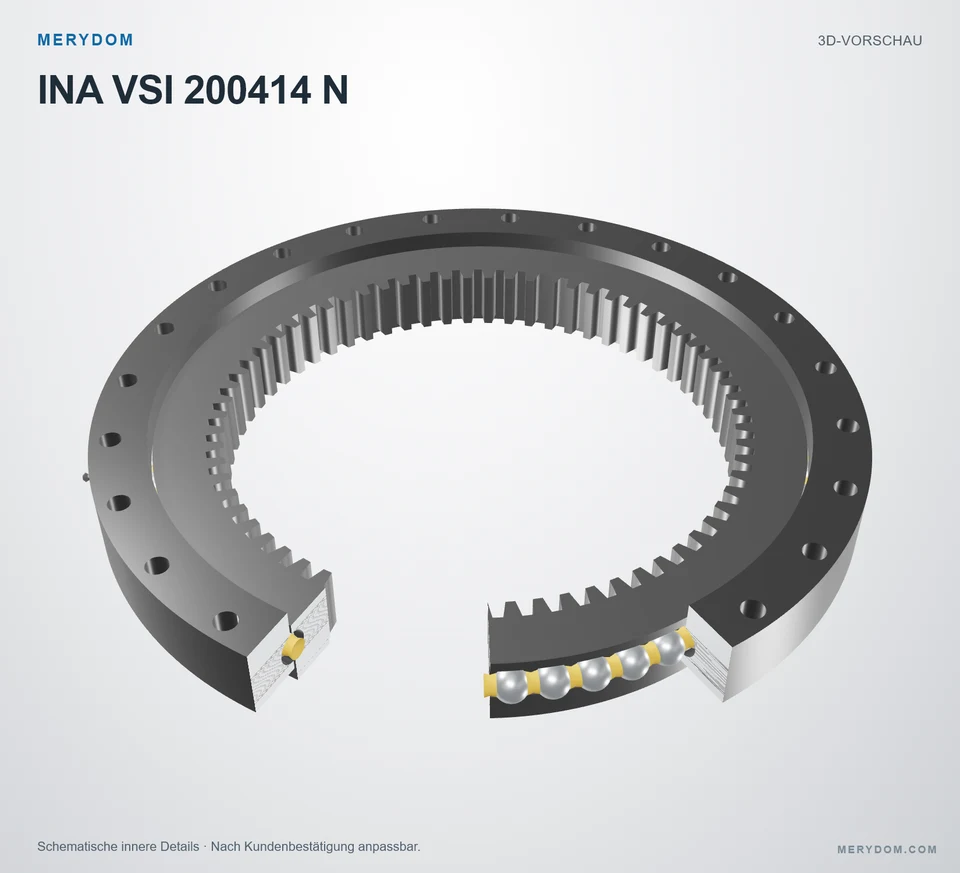

Drehverbindung als Ersatz für INA VSI 200414 N
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VSI 200414 N. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: INA VSI 200414 N. Serie: Vsi 20. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Innenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
VSI 200414 N
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VSI 200414 N.
- Overall OD (Do)
- 486–0,5 mm
- Overall ID (di)
- 325 mm
- Gesamthöhe
- 56 mm
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 24 / 24 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

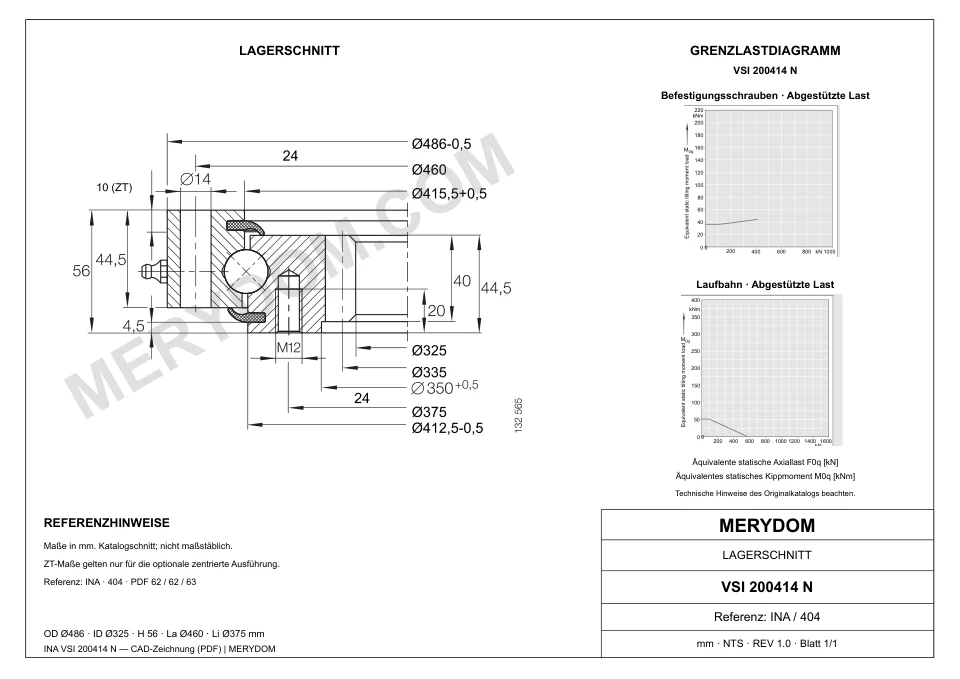

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (Massee)
- 31 kg
- Gesamt-Außendurchmesser (Da)
- 486–0,5 mm
- Äußerer Zentrierdurchmesser (DaZT)
- 484 mm
- Gesamt-Innendurchmesser (di)
- 325 mm
- Katalogdurchmesser Di (Di)
- 415,5+0,5 mm
- Katalogdurchmesser da (da)
- 412,5–0,5 mm
- Katalog-Zentrierdurchmesser daZT (daZT)
- 411 mm
- Gesamthöhe (H)
- 56 mm
- Catalogue outer ring height
- 44,5 mm
- Innenhöhe (h)
- 44,5 mm
Befestigung
- Lochkreis Außenring (La)
- 460 mm
- Montagebohrungen am Außenring (na)
- 24
- Lochkreis Innenring (Li)
- 375 mm
- Montagebohrungen am Innenring (ni)
- 24
- Montagebohrungsdurchmesser am Außenring (dB)
- 14 mm
- Spezifikation der Innenring-Montagebohrungen (M12)
- M12
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d0)
- 335 mm
- Verzahnungsmodul (m)
- 5 mm
- Zähnezahl (z)
- 67
- Catalogue gear face width
- 40 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung INA VSI 200414 N
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | VSI 200414 N |
| Zertifiziert austauschbar mit | INA VSI 200414 N |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | INA |
| Serie | Vsi 20 Serie |
| Referenzmodell | VSI 200414 N |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Massee (Massee) | 31 kg |
| Gesamt-Außendurchmesser (Da) | 486–0,5 mm |
| Äußerer Zentrierdurchmesser (DaZT) | 484 mm |
| Gesamt-Innendurchmesser (di) | 325 mm |
| Katalogdurchmesser Di (Di) | 415,5+0,5 mm |
| Katalogdurchmesser da (da) | 412,5–0,5 mm |
| Katalog-Zentrierdurchmesser daZT (daZT) | 411 mm |
| Gesamthöhe (H) | 56 mm |
| Catalogue outer ring height | 44,5 mm |
| Innenhöhe (h) | 44,5 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 460 mm |
| Montagebohrungen am Außenring (na) | 24 |
| Lochkreis Innenring (Li) | 375 mm |
| Montagebohrungen am Innenring (ni) | 24 |
| Montagebohrungsdurchmesser am Außenring (dB) | 14 mm |
| Spezifikation der Innenring-Montagebohrungen (M12) | M12 |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d0) | 335 mm |
| Verzahnungsmodul (m) | 5 mm |
| Zähnezahl (z) | 67 |
| Catalogue gear face width | 40 mm |
| Tragzahlen | |
| Maximal zulässige Radiallast (Fr perm) | 99,1 kN |
| Normale Zahnkraft (Fznorm) | 17,7 kN |
| Maximale Zahnkraft (Fzmax) | 26,2 kN |
| Dynamische axiale Grundtragzahl (Ca) | 169 kN |
| Statische axiale Grundtragzahl (C0a) | 560 kN |
| Dynamische radiale Grundtragzahl (Cr) | 111 kN |
| Statische radiale Grundtragzahl (C0r) | 248 kN |
| Weitere Angaben | |
| Catalogue grease point count | 4 |
| Catalogue grease interface specification | DIN 71412-A S8×1 |
| Catalogue grease point ring | outer |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

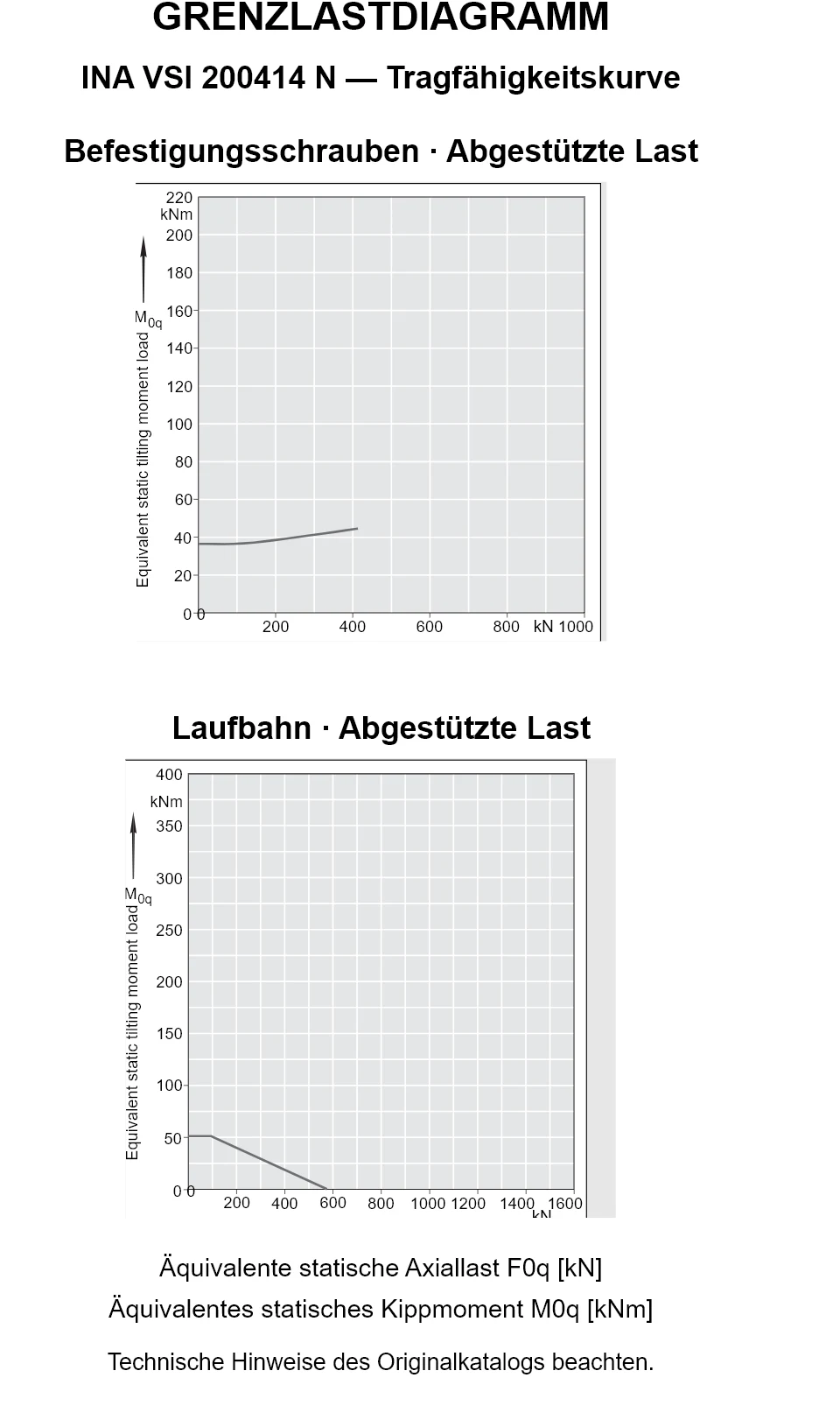

INA VSI 200414 N — Tragfähigkeitskurve
INA VSI 200414 N — Tragfähigkeitskurve
INA VSI 200414 N — Tragfähigkeitskurve. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für INA VSI 200414 N
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
