Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung

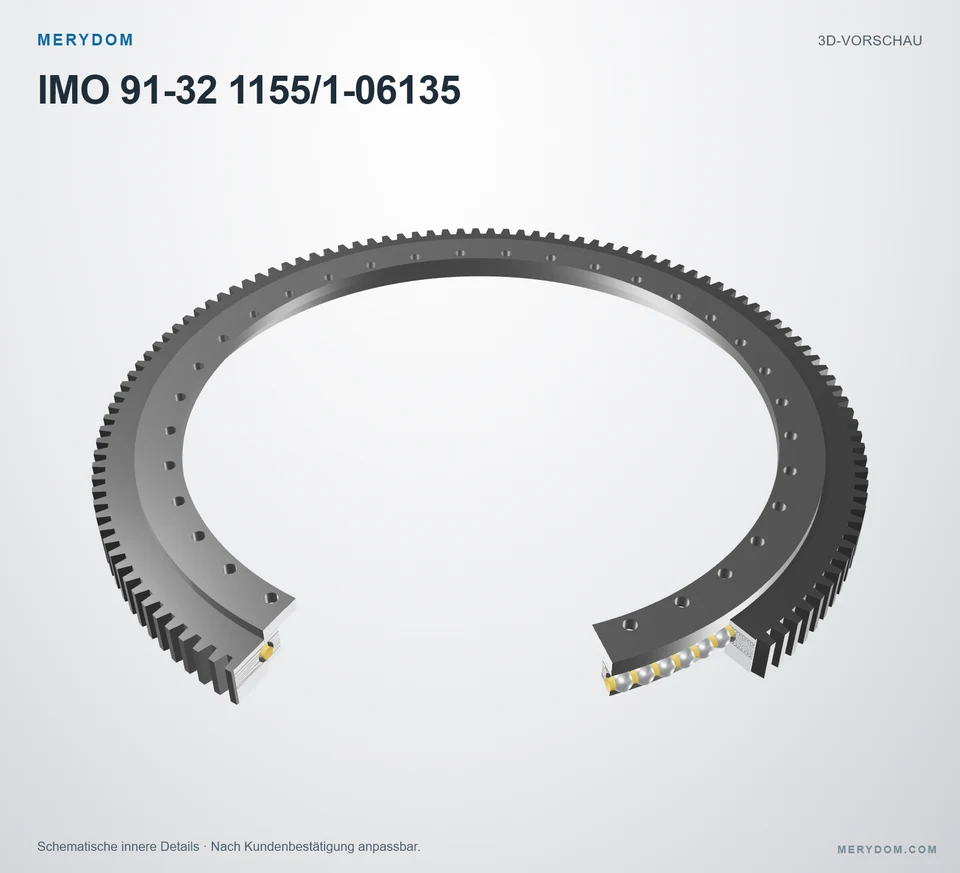

MERYDOM 91-32 1155/1-06135
Level 3 verifiziertVon MERYDOM werkseitig für den Austausch verifiziert mit IMO 91-32 1155/1-06135. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
91-32 1155/1-06135
MERYDOM verifiziertTechnische Verifizierung · Rev Rev 1.0Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 91-32 1155/1-06135.
- Overall OD (Do)
- 1298 mm
- Overall ID (di)
- 1005 mm
- Gesamthöhe
- Nicht veröffentlicht
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 36 / 36 außen / innen
- Lagerbauart
- Kugellager mit Flanschringen
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 1298 mm1,298 mm
- Gesamt-Innendurchmesser (di)
- 1005 mm1,005 mm
- Gesamtgewicht (G)
- 200 kg

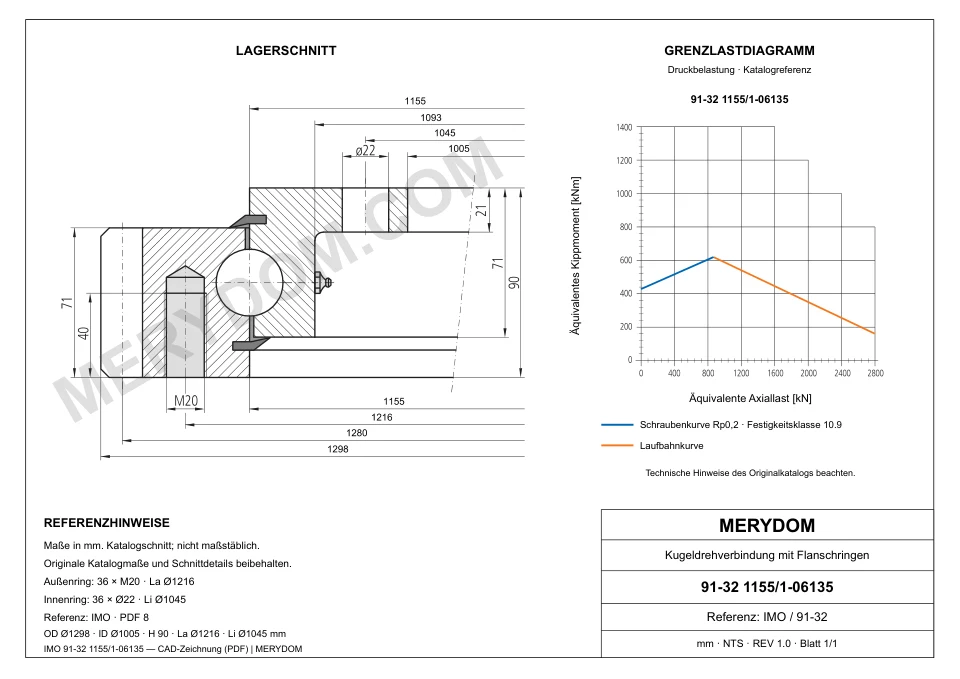

Befestigung
- Lochkreis Außenring (La)
- 1216 mm1,216 mm
- Montagebohrungen am Außenring (na)
- 36
- Lochkreis Innenring (Li)
- 1045 mm1,045 mm
- Montagebohrungen am Innenring (ni)
- 36
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 1280 mm1,280 mm
- Verzahnungsmodul (m)
- 10 mm
- Zähnezahl (z)
- 128
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. Rev 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 91-32 1155/1-06135 |
| Zertifiziert austauschbar mit | IMO 91-32 1155/1-06135 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | Rev 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-16 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 932 Serie |
| Referenzmodell | 91-32 1155/1-06135 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Kugellager mit Flanschringen |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 1298 mm1,298 mm |
| Gesamt-Innendurchmesser (di) | 1005 mm1,005 mm |
| Gesamtgewicht (G) | 200 kg |
| Befestigung | |
| Lochkreis Außenring (La) | 1216 mm1,216 mm |
| Montagebohrungen am Außenring (na) | 36 |
| Lochkreis Innenring (Li) | 1045 mm1,045 mm |
| Montagebohrungen am Innenring (ni) | 36 |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 1280 mm1,280 mm |
| Verzahnungsmodul (m) | 10 mm |
| Zähnezahl (z) | 128 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 43 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 76 kN |
| Static radial load rating (Co_rad) | 1245 kN1,245 kN |
| Static axial load rating (Co_ax) | 3331 kN3,331 kN |
| Dynamic radial load rating (C_rad) | 442 kN |
| Dynamic axial load rating (C_ax) | 514 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-16 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

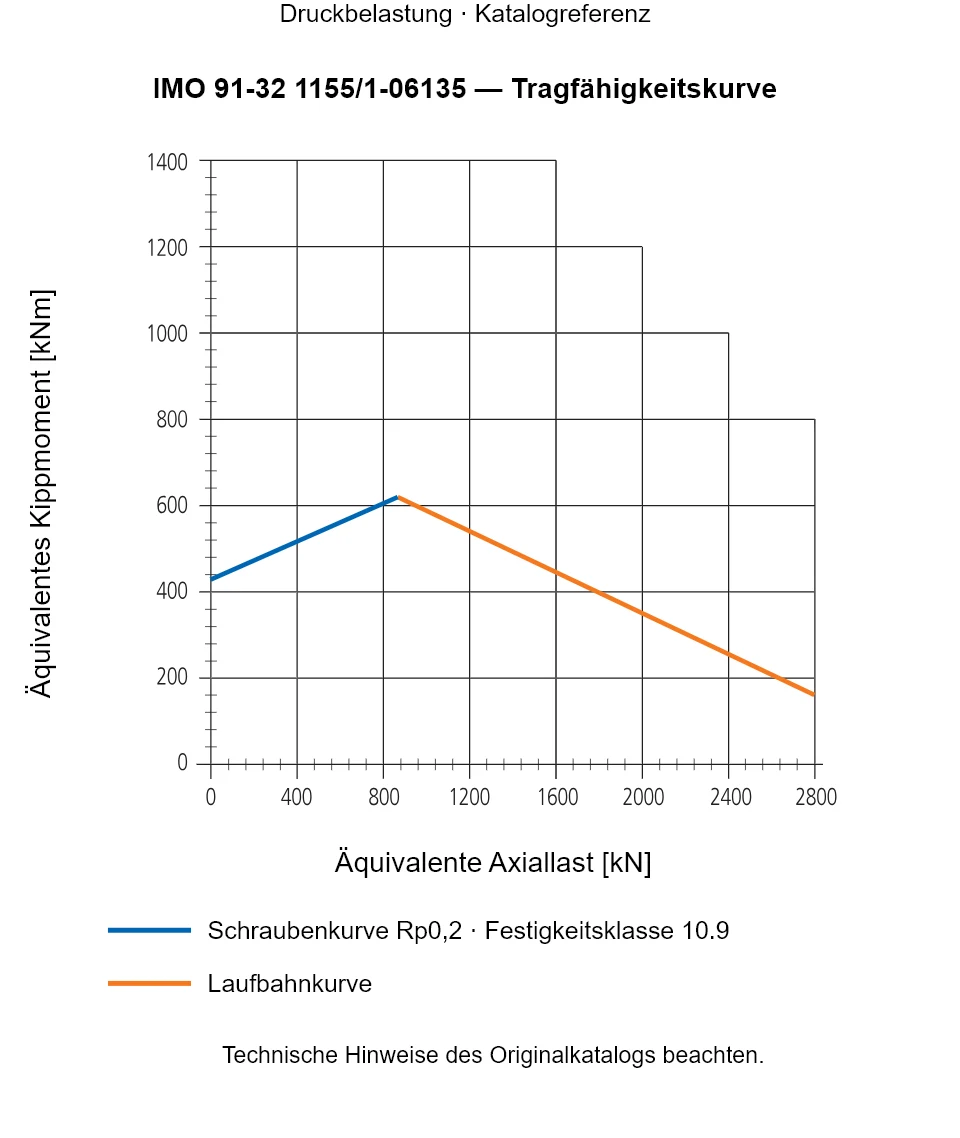

Traglastdiagramm der Serie 932
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 91-32 1155/1-06135.
