Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
MERYDOM 81-50 3567/2-06955
Level 3 verifiziertVon MERYDOM werkseitig für den Austausch verifiziert mit IMO 81-50 3567/2-06955. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
81-50 3567/2-06955

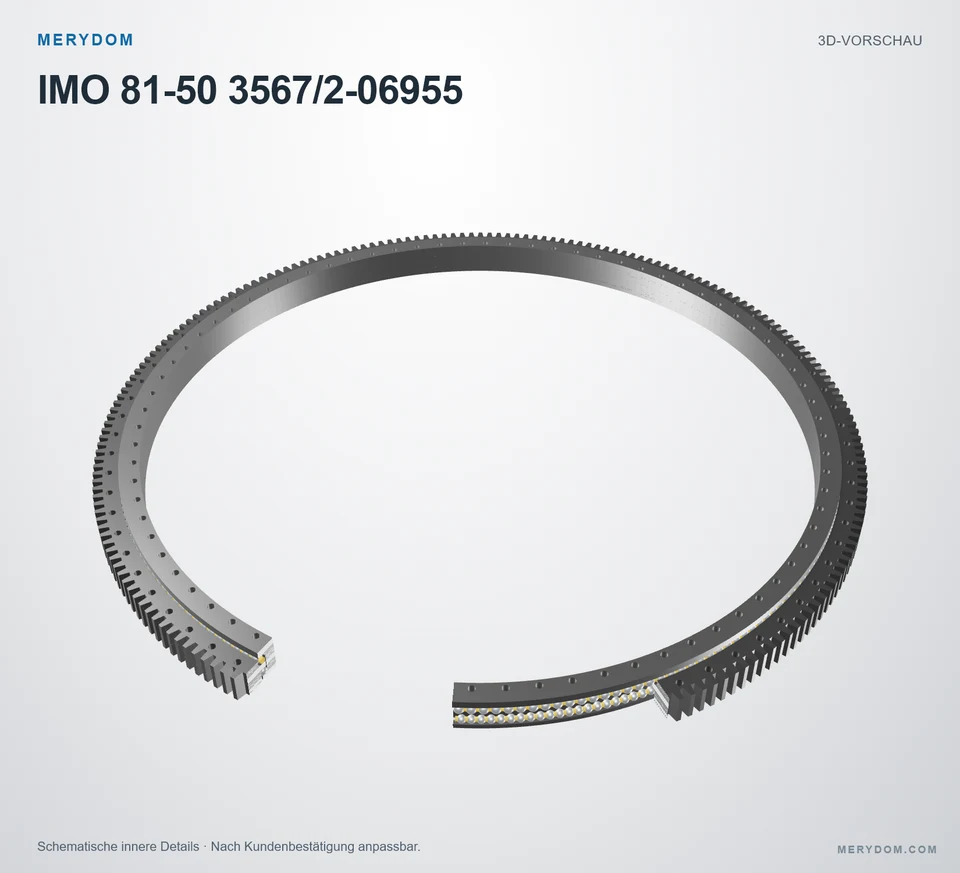

MERYDOM verifiziertTechnische Verifizierung · Rev Rev 1.0Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 81-50 3567/2-06955.
- Overall OD (Do)
- 3866.4 mm
- Overall ID (di)
- 3400 mm
- Gesamthöhe
- Nicht veröffentlicht
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 78 / außen / innen
- Lagerbauart
- Doppel-Axial-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

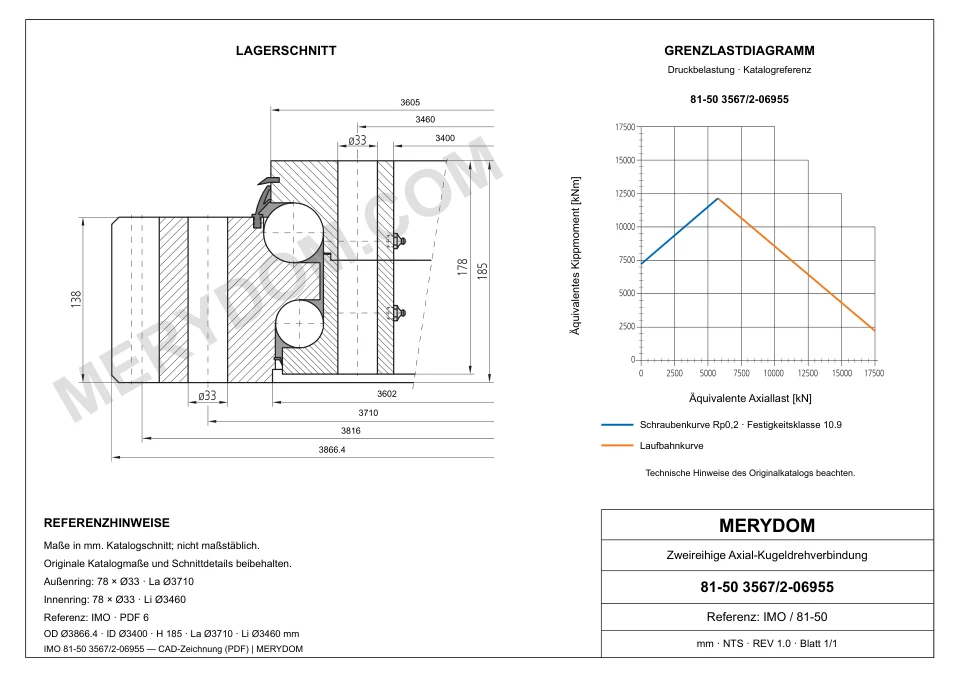

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 3866.4 mm3,866.4 mm
- Gesamt-Innendurchmesser (di)
- 3400 mm3,400 mm
- Gesamtgewicht (G)
- 2702 kg2,702 kg
Befestigung
- Lochkreis Außenring (La)
- 3710 mm3,710 mm
- Lochkreis Innenring (Li)
- 3460 mm3,460 mm
- Montagebohrungen am Außenring (na)
- 78
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 3816 mm3,816 mm
- Verzahnungsmodul (m)
- 18 mm
- Zähnezahl (z)
- 212
- Addendum modification coefficient (x)
- +0.500.5
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. Rev 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 81-50 3567/2-06955 |
| Zertifiziert austauschbar mit | IMO 81-50 3567/2-06955 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | Rev 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-16 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 850 Serie |
| Referenzmodell | 81-50 3567/2-06955 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Doppel-Axial-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 3866.4 mm3,866.4 mm |
| Gesamt-Innendurchmesser (di) | 3400 mm3,400 mm |
| Gesamtgewicht (G) | 2702 kg2,702 kg |
| Befestigung | |
| Lochkreis Außenring (La) | 3710 mm3,710 mm |
| Lochkreis Innenring (Li) | 3460 mm3,460 mm |
| Montagebohrungen am Außenring (na) | 78 |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 3816 mm3,816 mm |
| Verzahnungsmodul (m) | 18 mm |
| Zähnezahl (z) | 212 |
| Addendum modification coefficient (x) | +0.500.5 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 227 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 403 kN |
| Static radial load rating (Co_rad) | 4091 kN4,091 kN |
| Static axial load rating, tension (Co_ax_T) | 20323 kN20,323 kN |
| Static axial load rating, compression (Co_ax_H) | 16801 kN16,801 kN |
| Dynamic radial load rating (C_rad) | 799 kN |
| Dynamic axial load rating, tension (C_ax_T) | 1892 kN1,892 kN |
| Dynamic axial load rating, compression (C_ax_H) | 1502 kN1,502 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-16 durch MERYDOM Technikabteilung verifiziert.

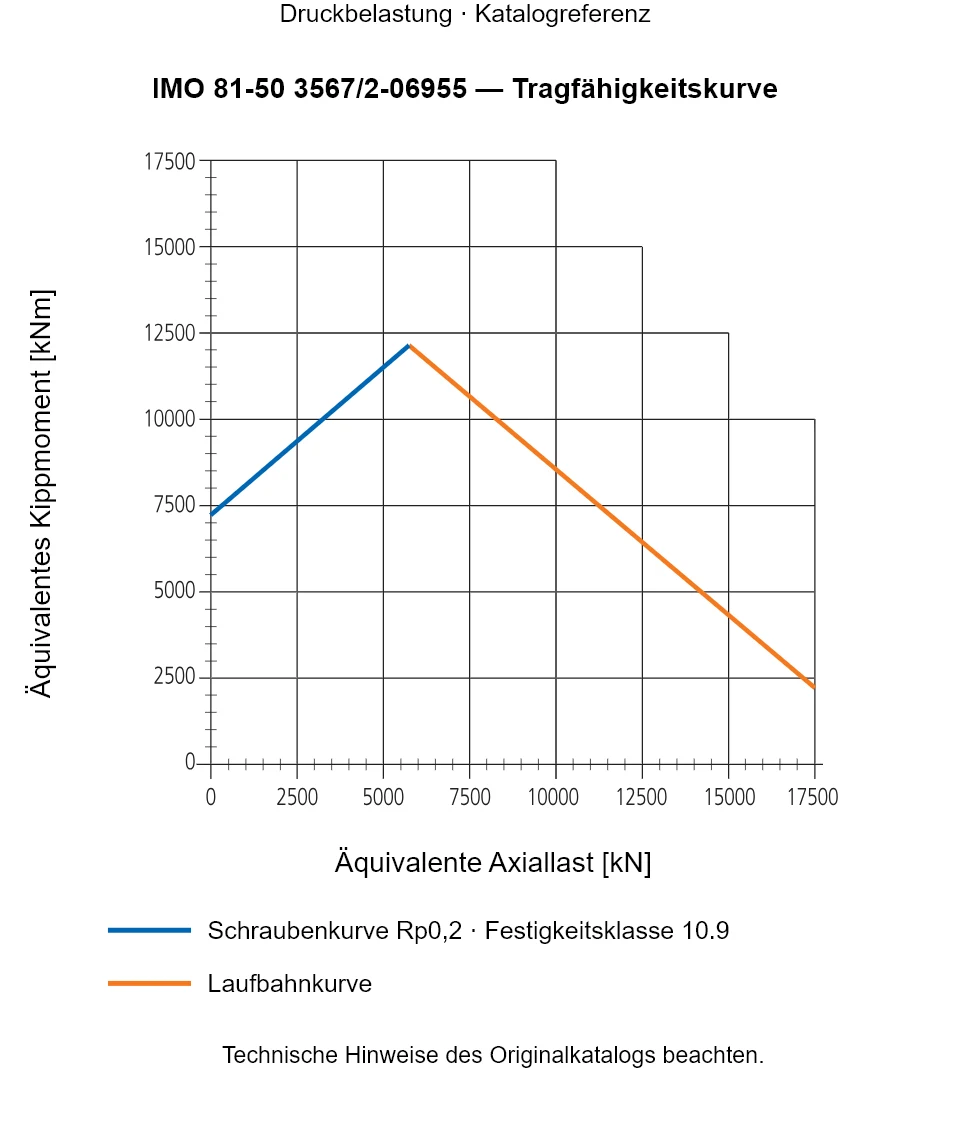

SERIEN-TRAGFÄHIGKEIT
Traglastdiagramm der Serie 850
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 81-50 3567/2-06955.
