Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
MERYDOM 81-40 2915/2-07615
Level 3 verifiziertVon MERYDOM werkseitig für den Austausch verifiziert mit IMO 81-40 2915/2-07615. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
81-40 2915/2-07615
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 81-40 2915/2-07615.
- Overall OD (Do)
- 3216 mm
- Overall ID (di)
- 2765 mm
- Gesamthöhe
- Nicht veröffentlicht
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 60 / außen / innen
- Lagerbauart
- Doppel-Axial-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

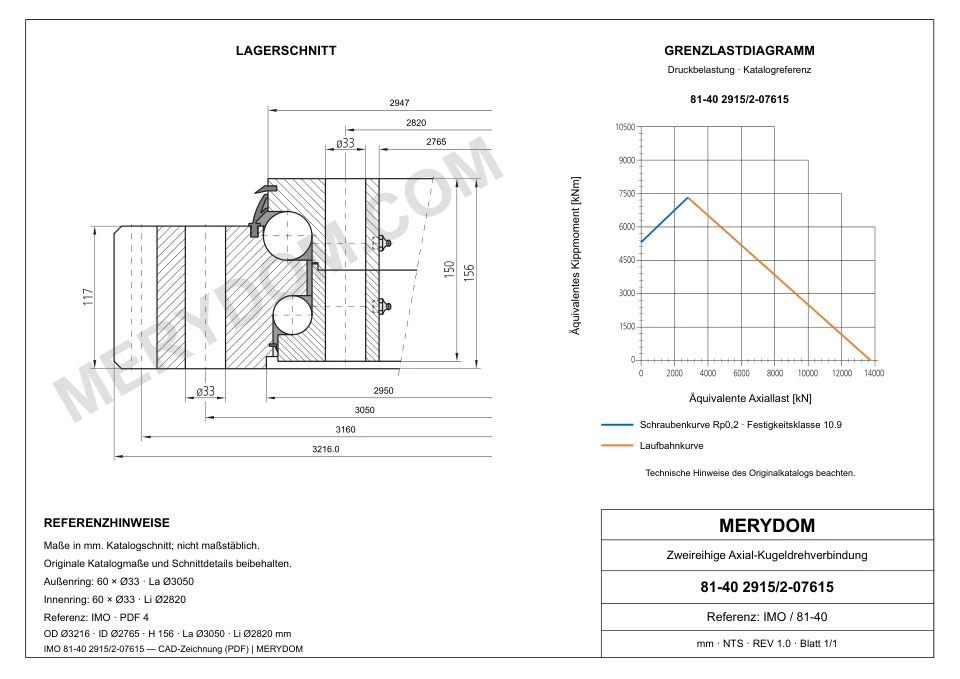

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 3,216 mm
- Gesamt-Innendurchmesser (di)
- 2,765 mm
- Gesamtgewicht (G)
- 1,790 kg
Befestigung
- Lochkreis Außenring (La)
- 3,050 mm
- Lochkreis Innenring (Li)
- 2,820 mm
- Montagebohrungen am Außenring (na)
- 60
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 3,160 mm
- Verzahnungsmodul (m)
- 20 mm
- Zähnezahl (z)
- 158
- Addendum modification coefficient (x)
- 0.5
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzProduktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 81-40 2915/2-07615 |
| Zertifiziert austauschbar mit | IMO 81-40 2915/2-07615 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 840 Serie |
| Referenzmodell | 81-40 2915/2-07615 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Doppel-Axial-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 3,216 mm |
| Gesamt-Innendurchmesser (di) | 2,765 mm |
| Gesamtgewicht (G) | 1,790 kg |
| Befestigung | |
| Lochkreis Außenring (La) | 3,050 mm |
| Lochkreis Innenring (Li) | 2,820 mm |
| Montagebohrungen am Außenring (na) | 60 |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 3,160 mm |
| Verzahnungsmodul (m) | 20 mm |
| Zähnezahl (z) | 158 |
| Addendum modification coefficient (x) | 0.5 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 233 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 408 kN |
| Static radial load rating (Co_rad) | 2,738 kN |
| Static axial load rating, tension (Co_ax_T) | 13,768 kN |
| Static axial load rating, compression (Co_ax_H) | 11,242 kN |
| Dynamic radial load rating (C_rad) | 590 kN |
| Dynamic axial load rating, tension (C_ax_T) | 1,399 kN |
| Dynamic axial load rating, compression (C_ax_H) | 1,109 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

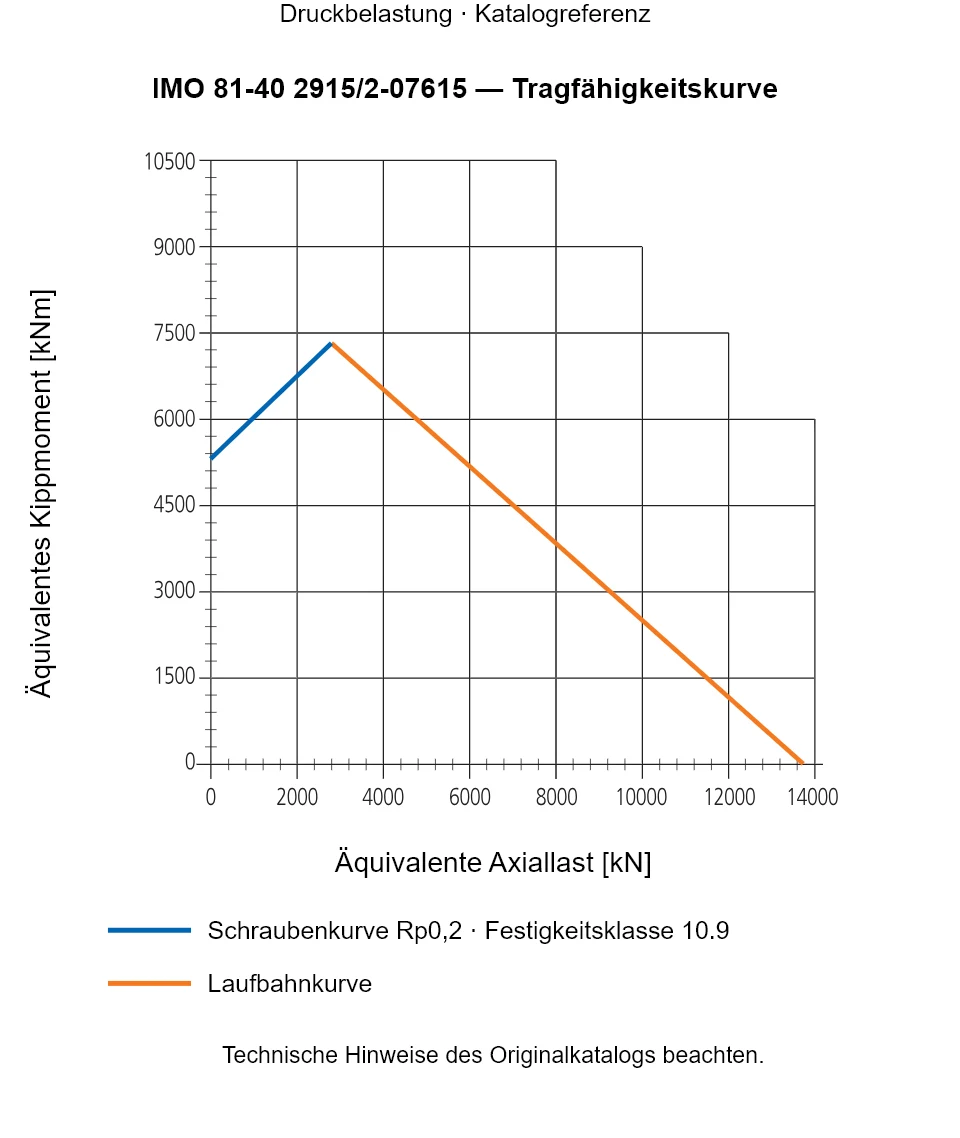

SERIEN-TRAGFÄHIGKEIT
Traglastdiagramm der Serie 840
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

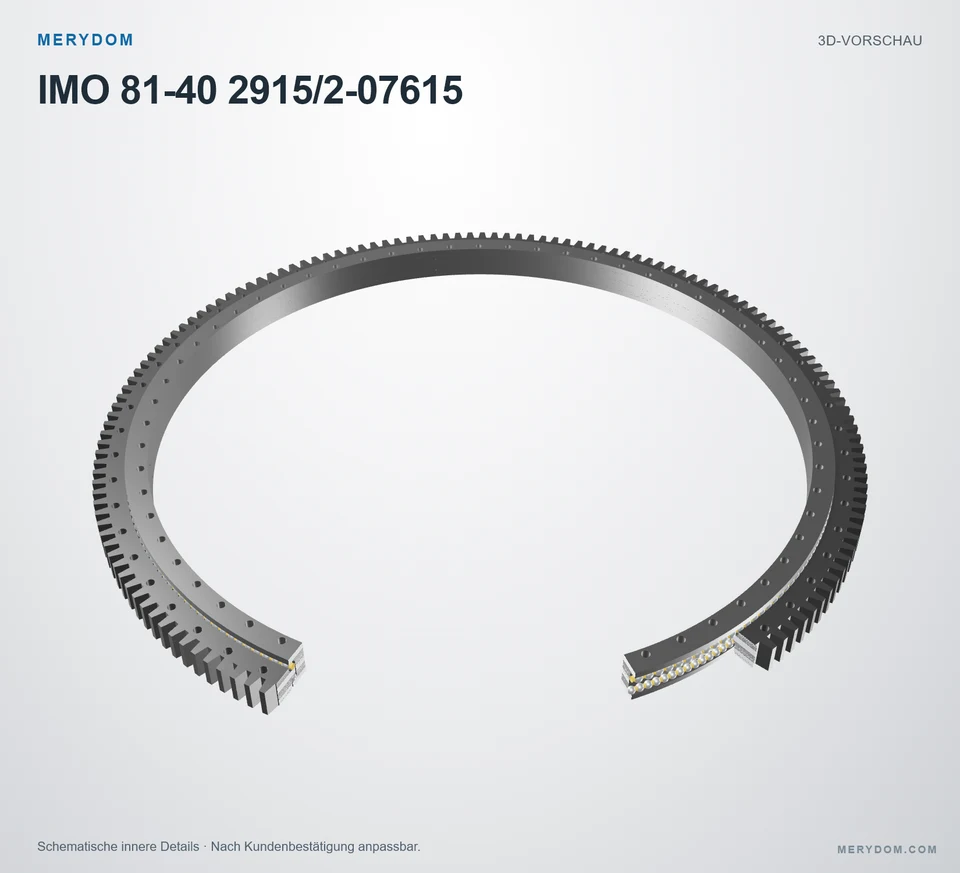

MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
