Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
MERYDOM 51-32 4250/2-06915
Level 3 verifiziertVon MERYDOM werkseitig für den Austausch verifiziert mit IMO 51-32 4250/2-06915. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
51-32 4250/2-06915

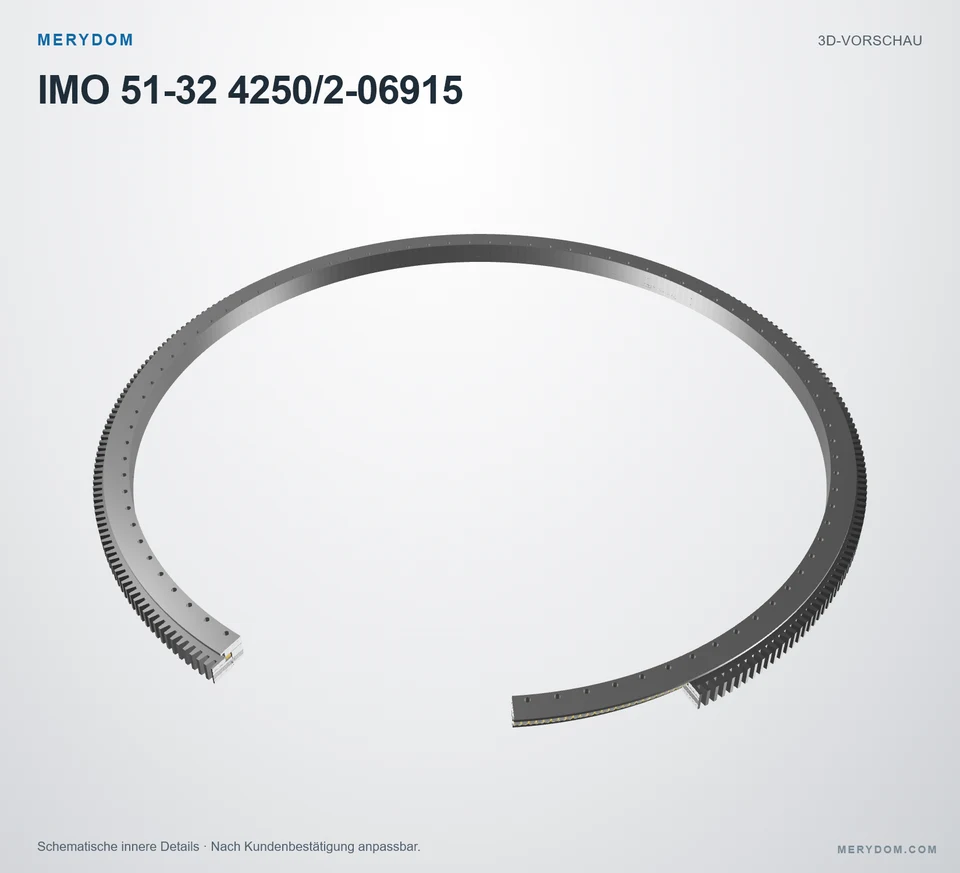

MERYDOM verifiziertTechnische Verifizierung · Rev Rev 1.0Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 51-32 4250/2-06915.
- Overall OD (Do)
- 4476.8 mm
- Overall ID (di)
- 4058 mm
- Gesamthöhe
- Nicht veröffentlicht
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 90 / außen / innen
- Lagerbauart
- Rollen-/Kugel-Kombination
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

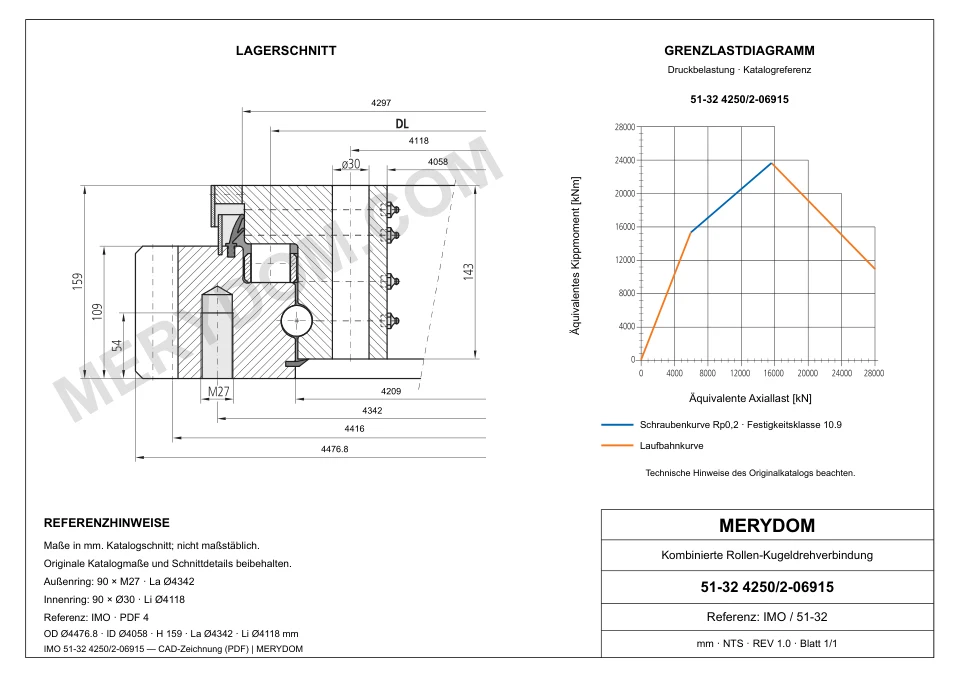

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 4476.8 mm4,476.8 mm
- Gesamt-Innendurchmesser (di)
- 4058 mm4,058 mm
- Gesamtgewicht (G)
- 2455 kg2,455 kg
Befestigung
- Lochkreis Außenring (La)
- 4342 mm4,342 mm
- Lochkreis Innenring (Li)
- 4118 mm4,118 mm
- Montagebohrungen am Außenring (na)
- 90
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 4416 mm4,416 mm
- Verzahnungsmodul (m)
- 16 mm
- Zähnezahl (z)
- 276
- Addendum modification coefficient (x)
- +1.001
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. Rev 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 51-32 4250/2-06915 |
| Zertifiziert austauschbar mit | IMO 51-32 4250/2-06915 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | Rev 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-16 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 532 Serie |
| Referenzmodell | 51-32 4250/2-06915 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Rollen-/Kugel-Kombination |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 4476.8 mm4,476.8 mm |
| Gesamt-Innendurchmesser (di) | 4058 mm4,058 mm |
| Gesamtgewicht (G) | 2455 kg2,455 kg |
| Befestigung | |
| Lochkreis Außenring (La) | 4342 mm4,342 mm |
| Lochkreis Innenring (Li) | 4118 mm4,118 mm |
| Montagebohrungen am Außenring (na) | 90 |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 4416 mm4,416 mm |
| Verzahnungsmodul (m) | 16 mm |
| Zähnezahl (z) | 276 |
| Addendum modification coefficient (x) | +1.001 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 165 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 294 kN |
| Static radial load rating (Co_rad) | 1300 kN1,300 kN |
| Static axial load rating, tension (Co_ax_T) | 38320 kN38,320 kN |
| Static axial load rating, compression (Co_ax_H) | 6957 kN6,957 kN |
| Dynamic radial load rating (C_rad) | 341 kN |
| Dynamic axial load rating, tension (C_ax_T) | 5439 kN5,439 kN |
| Dynamic axial load rating, compression (C_ax_H) | 648 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-16 durch MERYDOM Technikabteilung verifiziert.

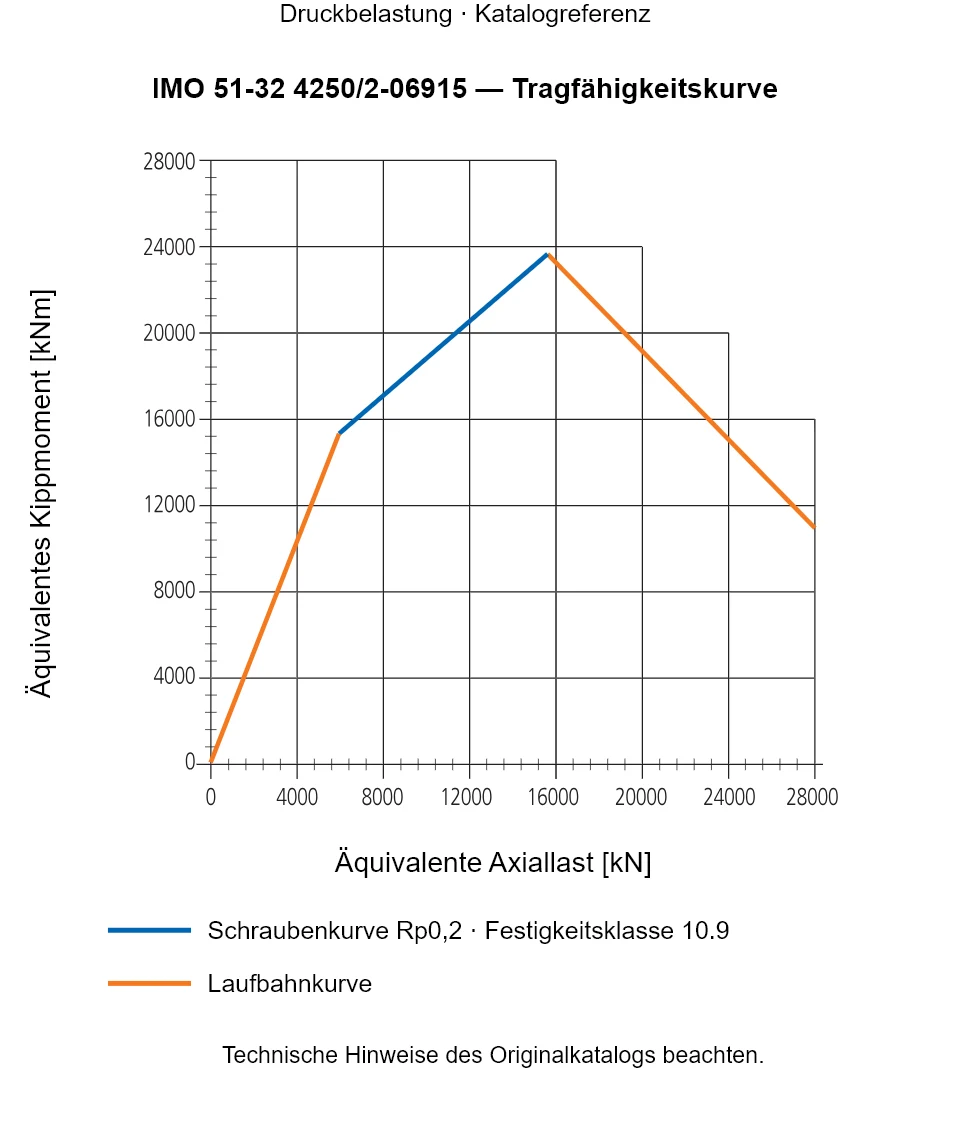

SERIEN-TRAGFÄHIGKEIT
Traglastdiagramm der Serie 532
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
