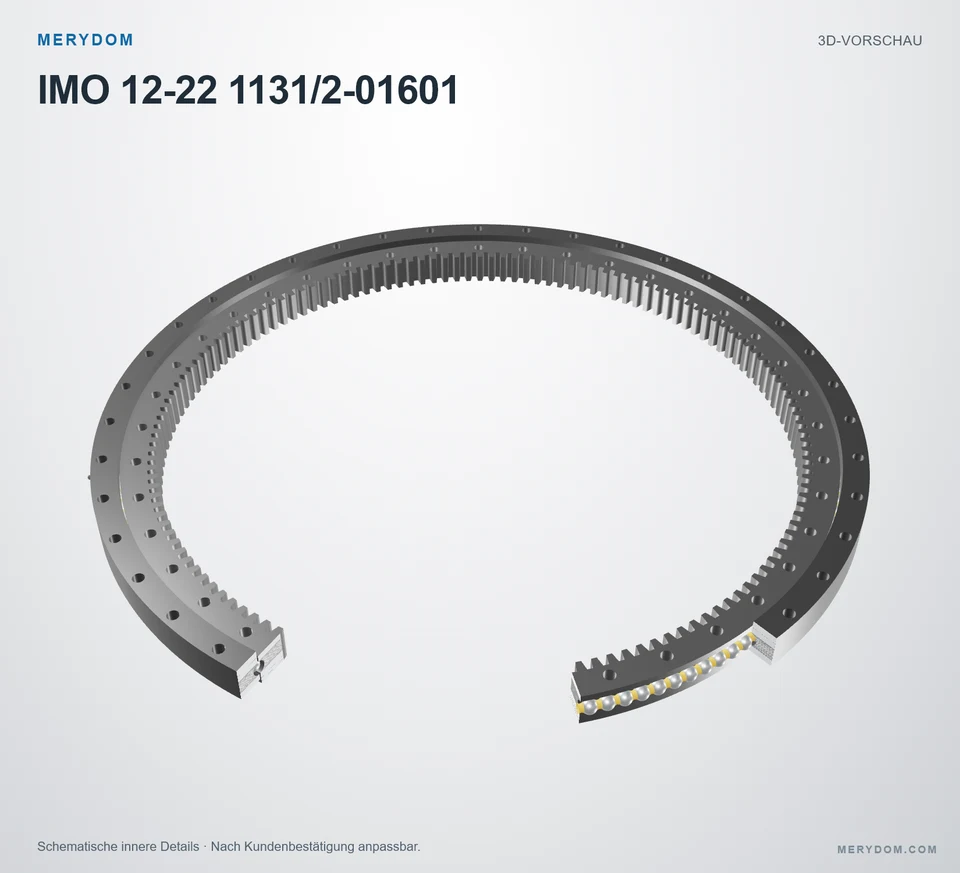

Drehverbindung als Ersatz für IMO 12-22 1131/2-01601
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 12-22 1131/2-01601. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 12-22 1131/2-01601. Serie: Other Standard Ball. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Innenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
12-22 1131/2-01601
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 12-22 1131/2-01601.
- Overall OD (Do)
- 1213 mm
- Overall ID (di)
- 1015 mm
- Gesamthöhe
- 66 mm
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 40 / 40 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

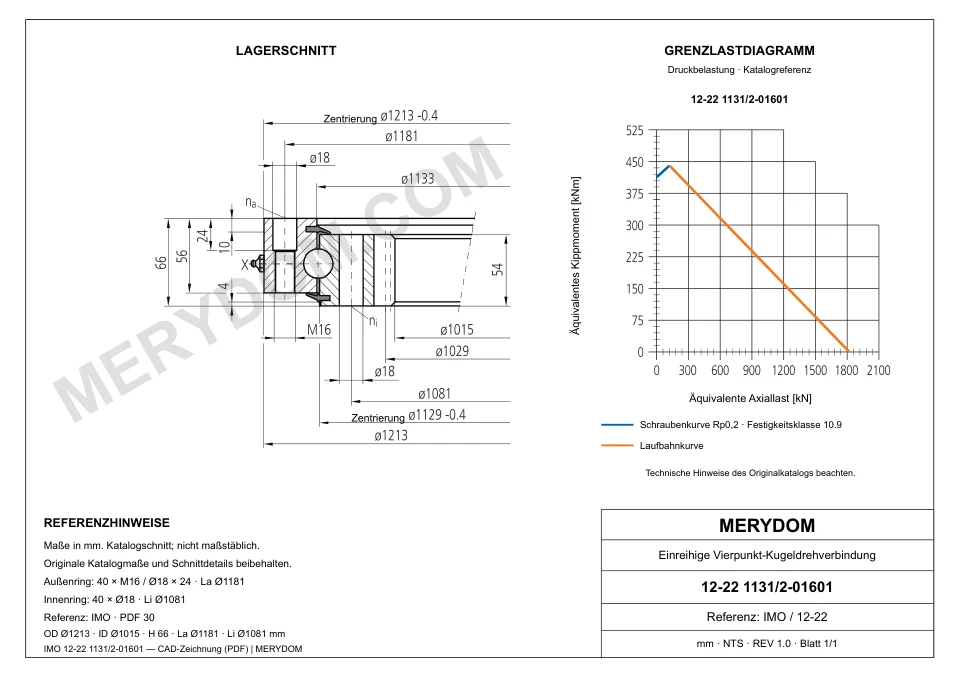

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamtgewicht (G)
- 127 kg
- Gesamthöhe (H)
- 66 mm
- Gesamt-Außendurchmesser (Da)
- 1.213 mm
- Gesamt-Innendurchmesser (di)
- 1.015 mm
Befestigung
- Montagebohrungen am Außenring (na)
- 40
- Montagebohrungen am Innenring (ni)
- 40
- Lochkreis Außenring (La)
- 1.181 mm
- Lochkreis Innenring (Li)
- 1.081 mm
Verzahnung
- Verzahnungsmodul (m)
- 7 mm
- Zähnezahl (z)
- 146
- Profilverschiebungsfaktor (x)
- -0,5
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 12-22 1131/2-01601
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 12-22 1131/2-01601 |
| Zertifiziert austauschbar mit | IMO 12-22 1131/2-01601 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | Other Standard Ball Serie |
| Referenzmodell | 12-22 1131/2-01601 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamtgewicht (G) | 127 kg |
| Gesamthöhe (H) | 66 mm |
| Gesamt-Außendurchmesser (Da) | 1.213 mm |
| Gesamt-Innendurchmesser (di) | 1.015 mm |
| Befestigung | |
| Montagebohrungen am Außenring (na) | 40 |
| Montagebohrungen am Innenring (ni) | 40 |
| Lochkreis Außenring (La) | 1.181 mm |
| Lochkreis Innenring (Li) | 1.081 mm |
| Verzahnung | |
| Verzahnungsmodul (m) | 7 mm |
| Zähnezahl (z) | 146 |
| Profilverschiebungsfaktor (x) | -0,5 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 28,6 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 52 kN |
| Statische radiale Tragzahl (Co_rad) | 678 kN |
| Statische axiale Tragzahl (Co_ax) | 1.815 kN |
| Dynamische radiale Tragzahl (C_rad) | 284 kN |
| Dynamische axiale Tragzahl (C_ax) | 331 kN |
| Radialspiel (SRad) | 0.05 - 0.22 mm |
| Axiales Kippspiel (Skipp) | 0.10 - 0.40 mm |
| Weitere Angaben | |
| Ringwerkstoff laut Referenzkatalog (innen / außen) (Material) | 42CrMo4V / C45N |
| Transportbohrungen laut Referenzkatalog (T) | Nicht zutreffend |
| Schmiernippelausführung laut Referenzkatalog (X) | 4 x AM10x1 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

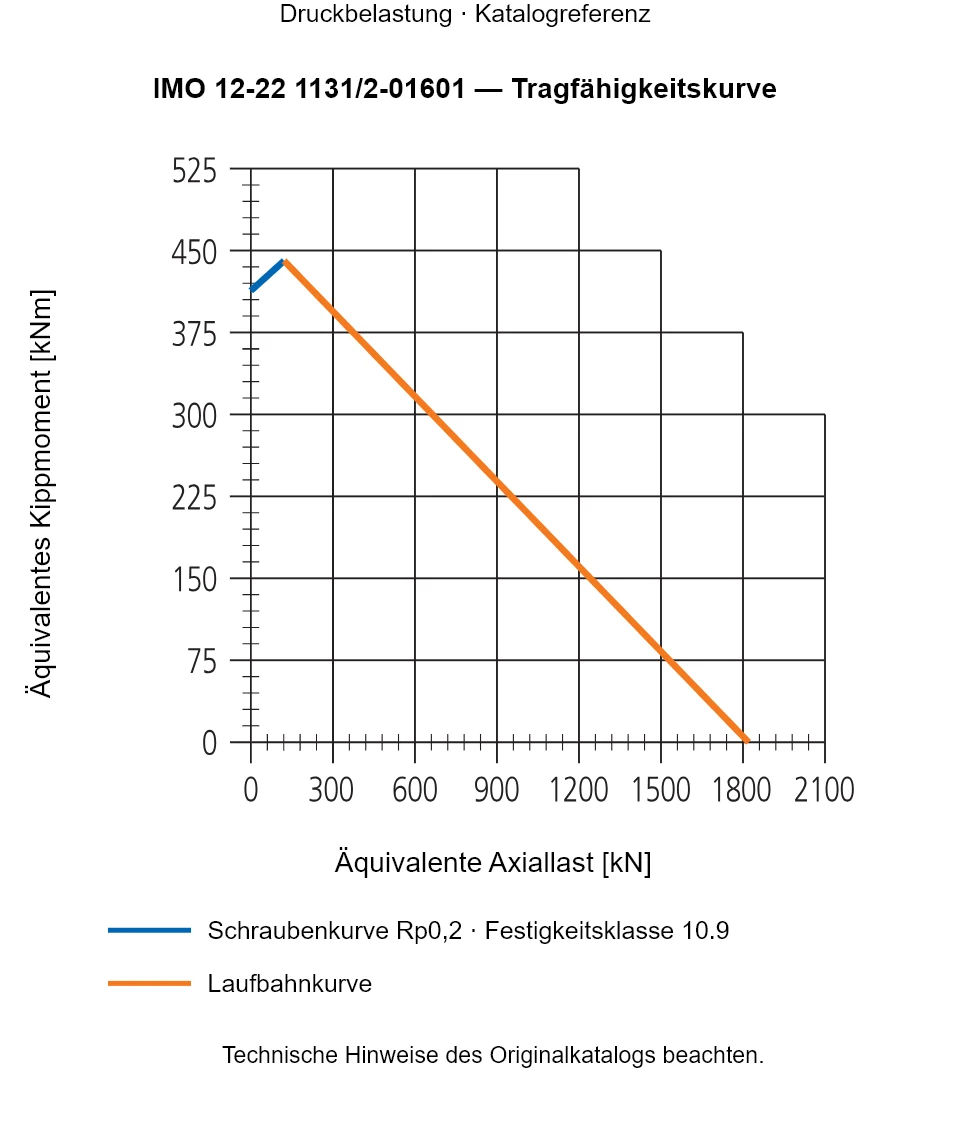

IMO 12-22 1131/2-01601 — Tragfähigkeitskurve
IMO 12-22 1131/2-01601 — Tragfähigkeitskurve
IMO 12-22 1131/2-01601 — Tragfähigkeitskurve · Druckbelastung · Katalogreferenz. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für IMO 12-22 1131/2-01601
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
