MERYDOM 11-50 2130/2-06410
Level 3 verifiziertVon MERYDOM werkseitig für den Austausch verifiziert mit IMO 11-50 2130/2-06410. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
11-50 2130/2-06410

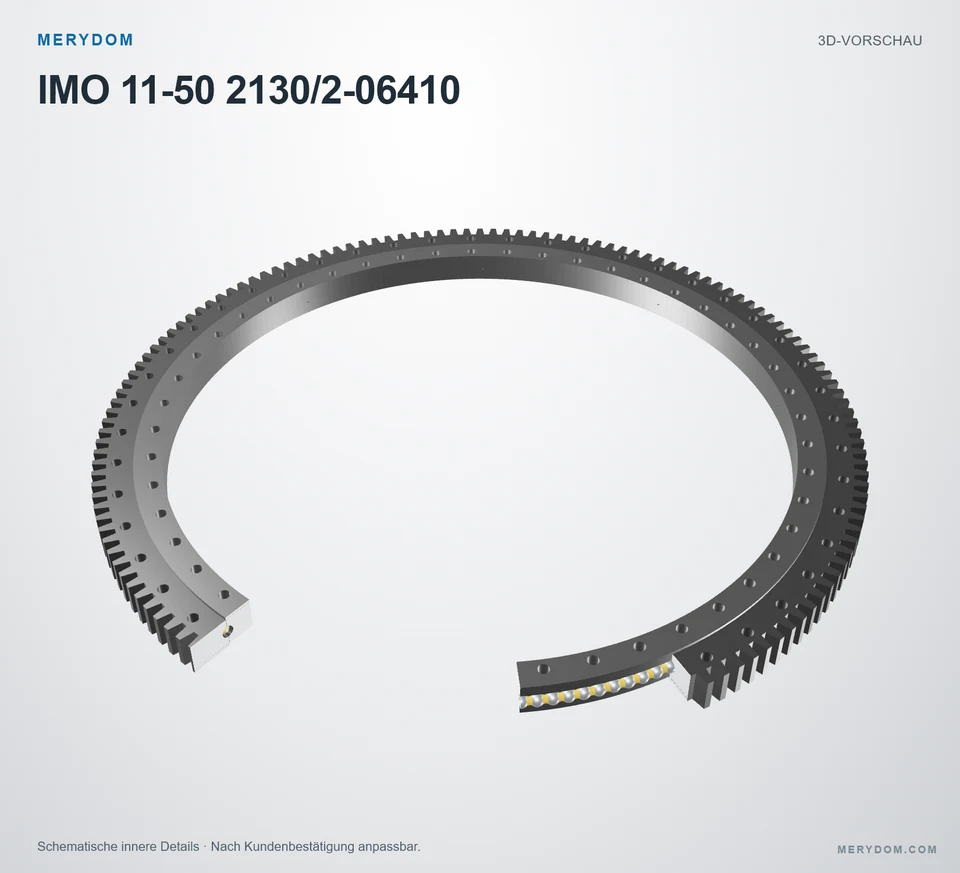

MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 11-50 2130/2-06410.
- Overall OD (Do)
- 2380.8 mm
- Overall ID (di)
- 1959 mm
- Gesamthöhe
- Nicht veröffentlicht
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 2235 / 2336 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

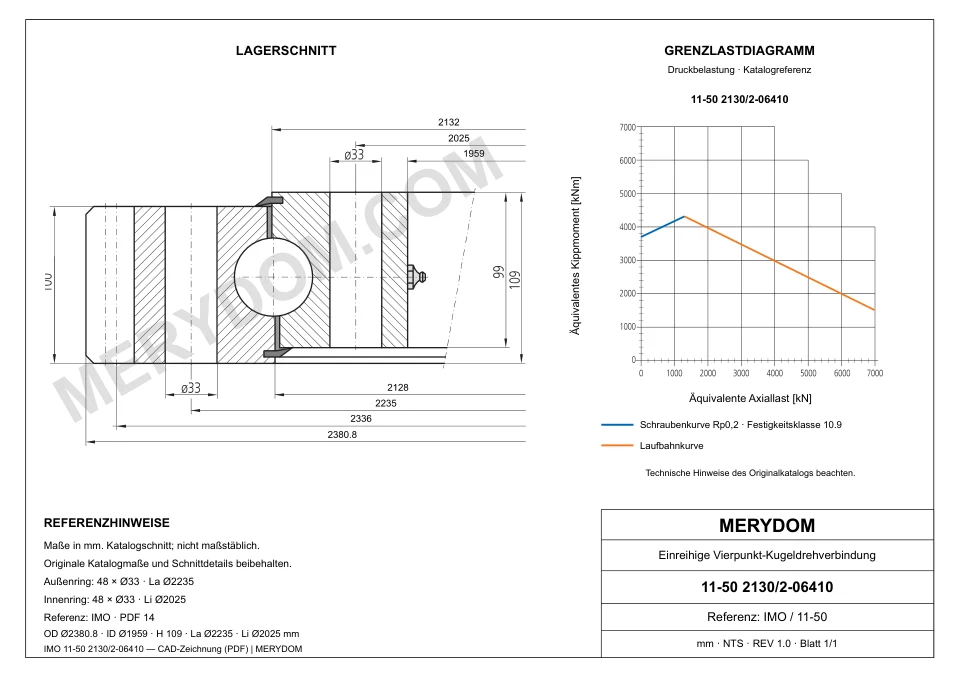

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 2,380.8 mm
- Gesamt-Innendurchmesser (di)
- 1,959 mm
Befestigung
- Lochkreis Außenring (La)
- 931 mm
- Montagebohrungen am Außenring (na)
- 2,235
- Gemeinsamer Montagebohrungsdurchmesser (B)
- 2,025 mm
- Lochkreis Innenring (Li)
- 48 mm
- Montagebohrungen am Innenring (ni)
- 2,336
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 16 mm
- Verzahnungsmodul (m)
- 146 mm
- Zähnezahl (z)
- 0.5
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzProduktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 11-50 2130/2-06410 |
| Zertifiziert austauschbar mit | IMO 11-50 2130/2-06410 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 150 Serie |
| Referenzmodell | 11-50 2130/2-06410 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 2,380.8 mm |
| Gesamt-Innendurchmesser (di) | 1,959 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 931 mm |
| Montagebohrungen am Außenring (na) | 2,235 |
| Gemeinsamer Montagebohrungsdurchmesser (B) | 2,025 mm |
| Lochkreis Innenring (Li) | 48 mm |
| Montagebohrungen am Innenring (ni) | 2,336 |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 16 mm |
| Verzahnungsmodul (m) | 146 mm |
| Zähnezahl (z) | 0.5 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 155 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 273 kN |
| Static radial load rating (Co_rad) | 3,725 kN |
| Static axial load rating (Co_ax) | 9,968 kN |
| Dynamic radial load rating (C_rad) | 1,177 kN |
| Dynamic axial load rating (C_ax) | 1,371 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

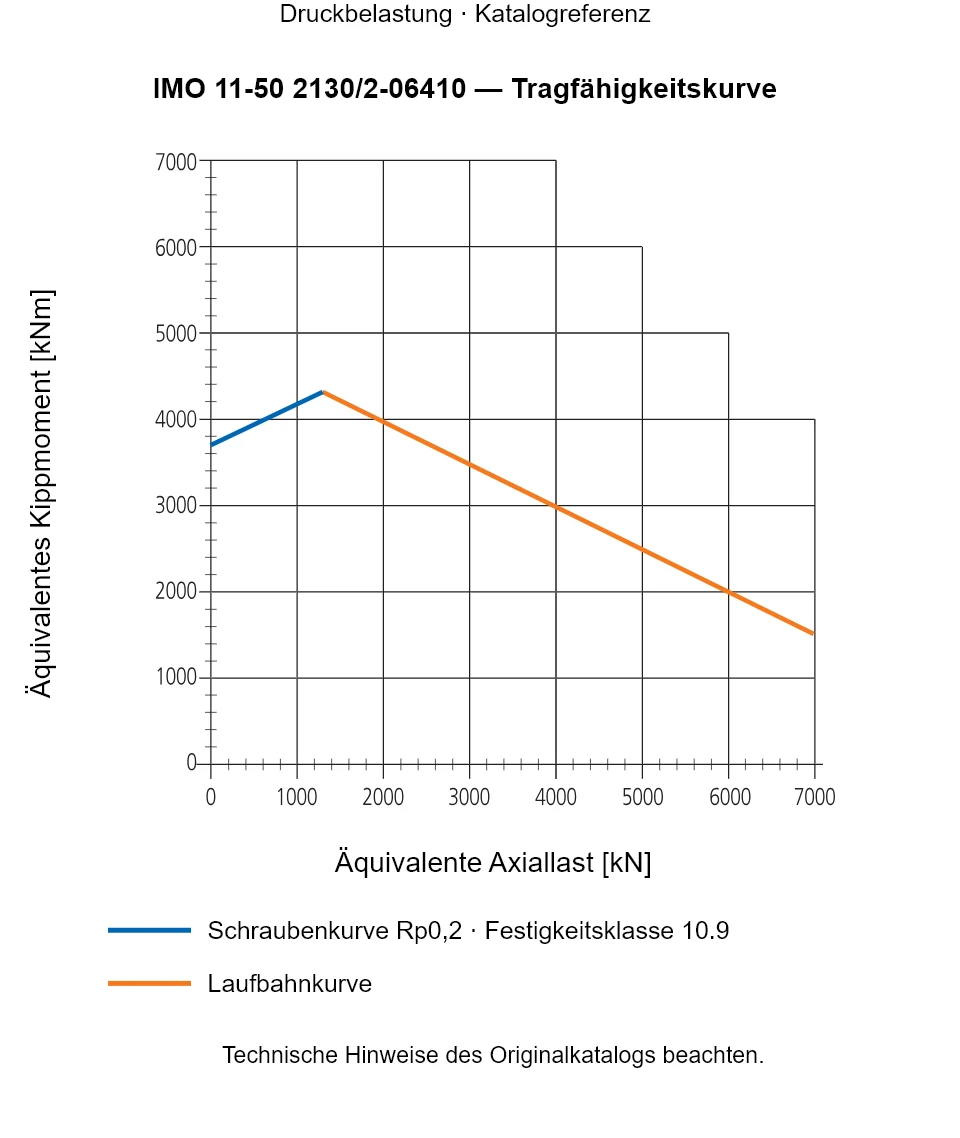

Traglastdiagramm der Serie 150
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 11-50 2130/2-06410.
