Drehverbindung als Ersatz für IMO 11-20 0641/1-02132
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 11-20 0641/1-02132. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 11-20 0641/1-02132. Serie: 120. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit

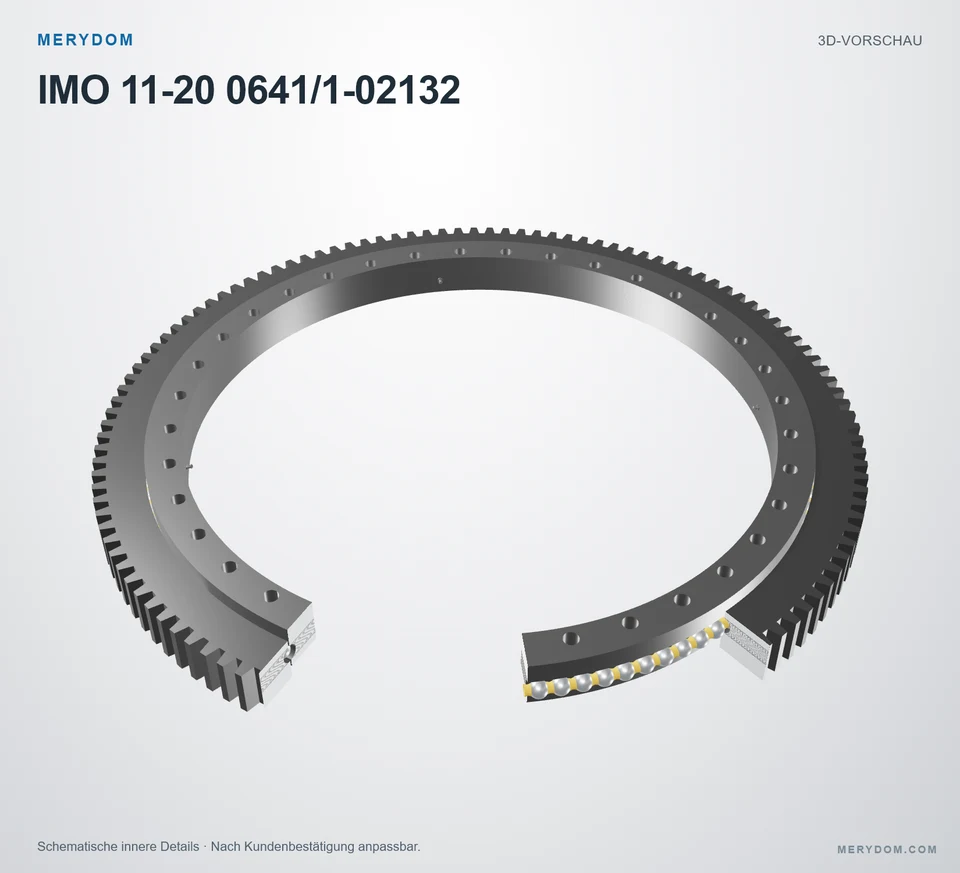

11-20 0641/1-02132
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 11-20 0641/1-02132.
- Overall OD (Do)
- 742.8 mm
- Overall ID (di)
- 572 mm
- Gesamthöhe
- 56 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 32 / 36 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

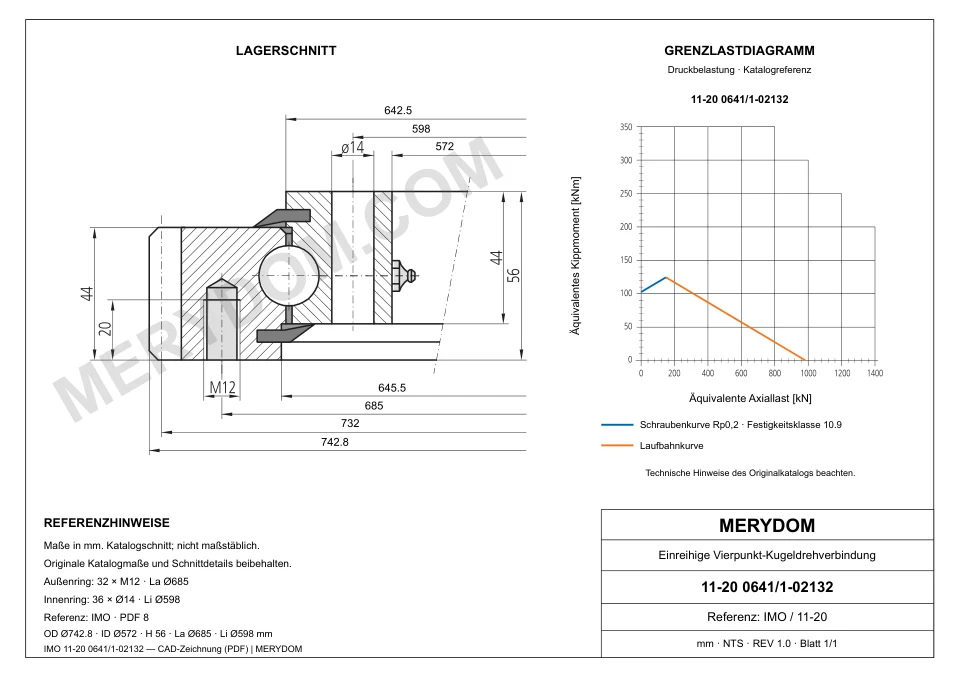

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 742,8 mm
- Gesamt-Innendurchmesser (di)
- 572 mm
- Gesamthöhe (H)
- 56 mm
- Innendurchmesser des Außenrings (Di)
- 645,5 mm
- Außendurchmesser des Innenrings (da)
- 642,5 mm
- Gesamtgewicht (G)
- 52 kg
- Catalogue outer ring height
- 44 mm
- Catalogue inner ring height
- 44 mm
Befestigung
- Lochkreis Außenring (La)
- 685 mm
- Montagebohrungen am Außenring (na)
- 32
- Lochkreis Innenring (Li)
- 598 mm
- Montagebohrungen am Innenring (ni)
- 36
- Spezifikation der Außenring-Montagebohrungen (Ma)
- M12
- Montagebohrungsdurchmesser am Innenring (Øi)
- 14 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 732 mm
- Verzahnungsmodul (m)
- 6 mm
- Zähnezahl (z)
- 122
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 11-20 0641/1-02132
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 11-20 0641/1-02132 |
| Zertifiziert austauschbar mit | IMO 11-20 0641/1-02132 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 120 Serie |
| Referenzmodell | 11-20 0641/1-02132 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 742,8 mm |
| Gesamt-Innendurchmesser (di) | 572 mm |
| Gesamthöhe (H) | 56 mm |
| Innendurchmesser des Außenrings (Di) | 645,5 mm |
| Außendurchmesser des Innenrings (da) | 642,5 mm |
| Gesamtgewicht (G) | 52 kg |
| Catalogue outer ring height | 44 mm |
| Catalogue inner ring height | 44 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 685 mm |
| Montagebohrungen am Außenring (na) | 32 |
| Lochkreis Innenring (Li) | 598 mm |
| Montagebohrungen am Innenring (ni) | 36 |
| Spezifikation der Außenring-Montagebohrungen (Ma) | M12 |
| Montagebohrungsdurchmesser am Innenring (Øi) | 14 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 732 mm |
| Verzahnungsmodul (m) | 6 mm |
| Zähnezahl (z) | 122 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 17,5 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 32,7 kN |
| Statische radiale Tragzahl (Co_rad) | 395 kN |
| Statische axiale Tragzahl (Co_ax) | 924 kN |
| Dynamische radiale Tragzahl (C_rad) | 184 kN |
| Dynamische axiale Tragzahl (C_ax) | 185 kN |
| Weitere Angaben | |
| Catalogue grease point count | 4 |
| Catalogue grease point ring | inner |
| Catalogue grease interface specification | Taper type grease nipples on circumference |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

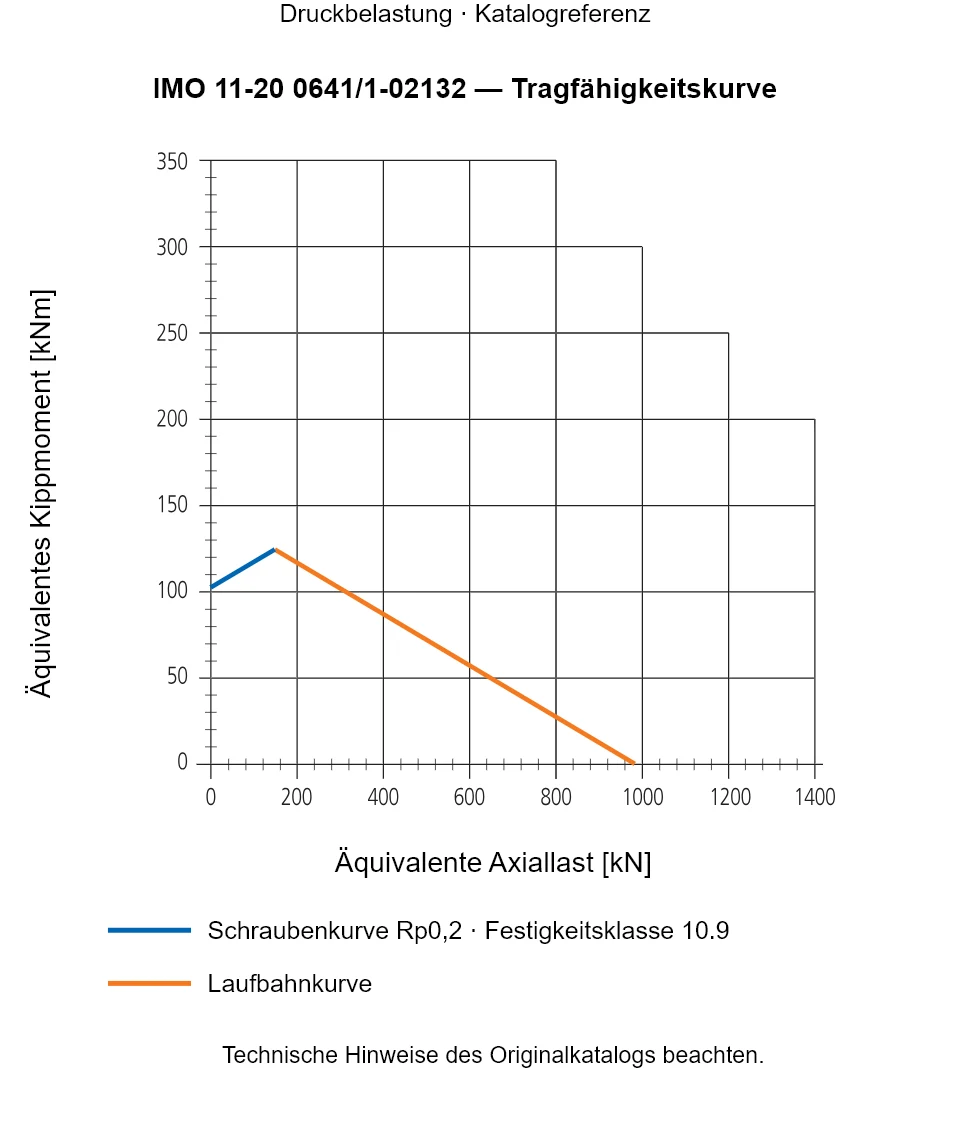

IMO 11-20 0641/1-02132 — Tragfähigkeitskurve
