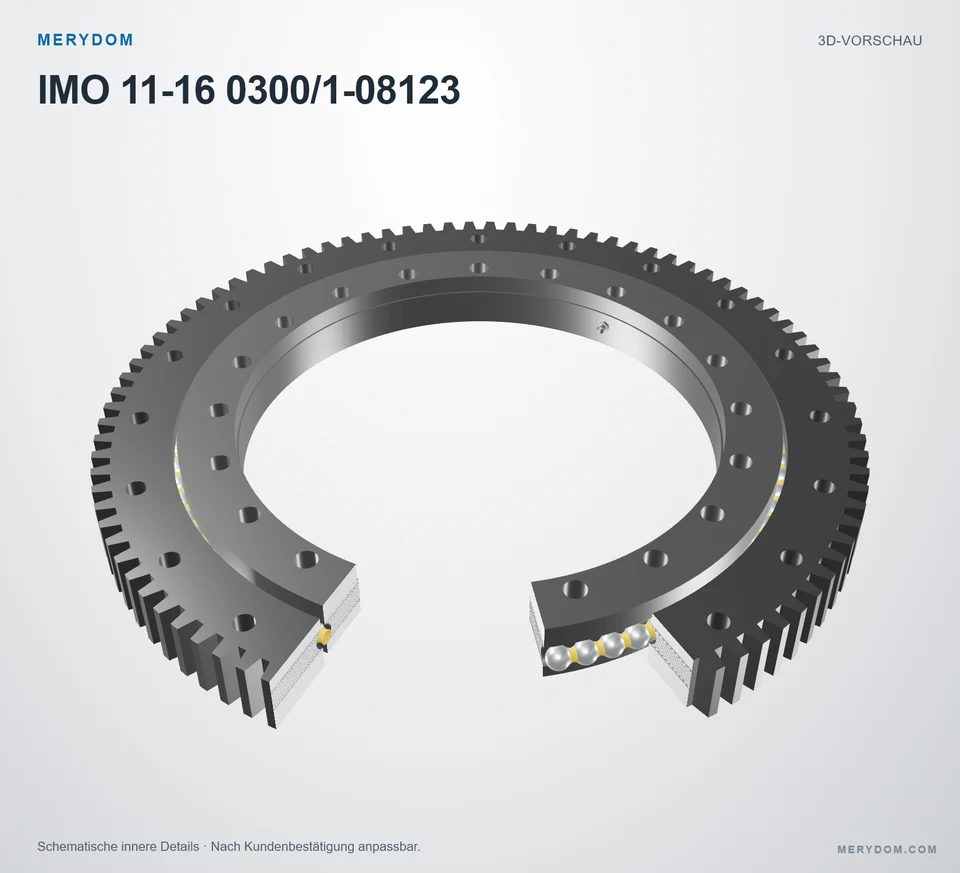

Drehverbindung als Ersatz für IMO 11-16 0300/1-08123
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 11-16 0300/1-08123. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 11-16 0300/1-08123. Serie: 116. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
11-16 0300/1-08123
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 11-16 0300/1-08123.
- Overall OD (Do)
- 380 mm
- Overall ID (di)
- 240 mm
- Gesamthöhe
- 35 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 20 / 20 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

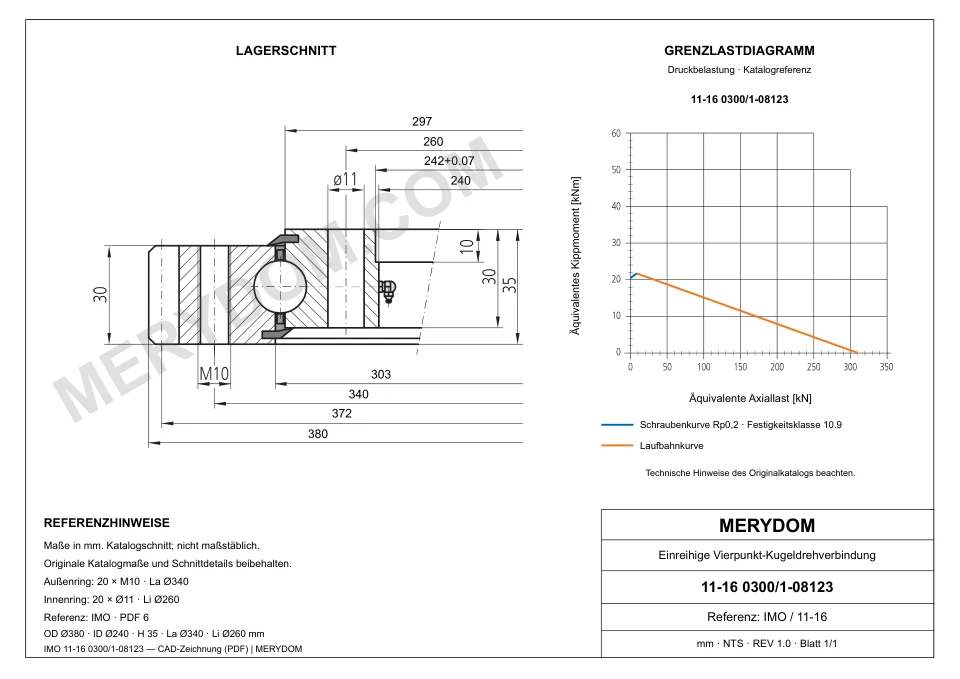

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 380 mm
- Gesamt-Innendurchmesser (di)
- 240 mm
- Gesamthöhe (H)
- 35 mm
- Innerer Zentrierdurchmesser (diz)
- 242+0.07 mm
- Innendurchmesser des Außenrings (Di)
- 303 mm
- Außendurchmesser des Innenrings (da)
- 297 mm
- Gesamtgewicht (G)
- 14 kg
- Catalogue outer ring height
- 30 mm
- Catalogue inner ring height
- 30 mm
Befestigung
- Lochkreis Außenring (La)
- 340 mm
- Montagebohrungen am Außenring (na)
- 20
- Lochkreis Innenring (Li)
- 260 mm
- Montagebohrungen am Innenring (ni)
- 20
- Spezifikation der Außenring-Montagebohrungen (Ma)
- M10
- Montagebohrungsdurchmesser am Innenring (Øi)
- 11 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 372 mm
- Verzahnungsmodul (m)
- 4 mm
- Zähnezahl (z)
- 93
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 11-16 0300/1-08123
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 11-16 0300/1-08123 |
| Zertifiziert austauschbar mit | IMO 11-16 0300/1-08123 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 116 Serie |
| Referenzmodell | 11-16 0300/1-08123 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 380 mm |
| Gesamt-Innendurchmesser (di) | 240 mm |
| Gesamthöhe (H) | 35 mm |
| Innerer Zentrierdurchmesser (diz) | 242+0.07 mm |
| Innendurchmesser des Außenrings (Di) | 303 mm |
| Außendurchmesser des Innenrings (da) | 297 mm |
| Gesamtgewicht (G) | 14 kg |
| Catalogue outer ring height | 30 mm |
| Catalogue inner ring height | 30 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 340 mm |
| Montagebohrungen am Außenring (na) | 20 |
| Lochkreis Innenring (Li) | 260 mm |
| Montagebohrungen am Innenring (ni) | 20 |
| Spezifikation der Außenring-Montagebohrungen (Ma) | M10 |
| Montagebohrungsdurchmesser am Innenring (Øi) | 11 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 372 mm |
| Verzahnungsmodul (m) | 4 mm |
| Zähnezahl (z) | 93 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 9,2 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 17,8 kN |
| Statische radiale Tragzahl (Co_rad) | 152 kN |
| Statische axiale Tragzahl (Co_ax) | 310 kN |
| Dynamische radiale Tragzahl (C_rad) | 117 kN |
| Dynamische axiale Tragzahl (C_ax) | 101 kN |
| Weitere Angaben | |
| Catalogue grease point count | 1 |
| Catalogue grease point ring | inner |
| Catalogue grease interface specification | Taper type grease nipple, form C, in filling plug |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

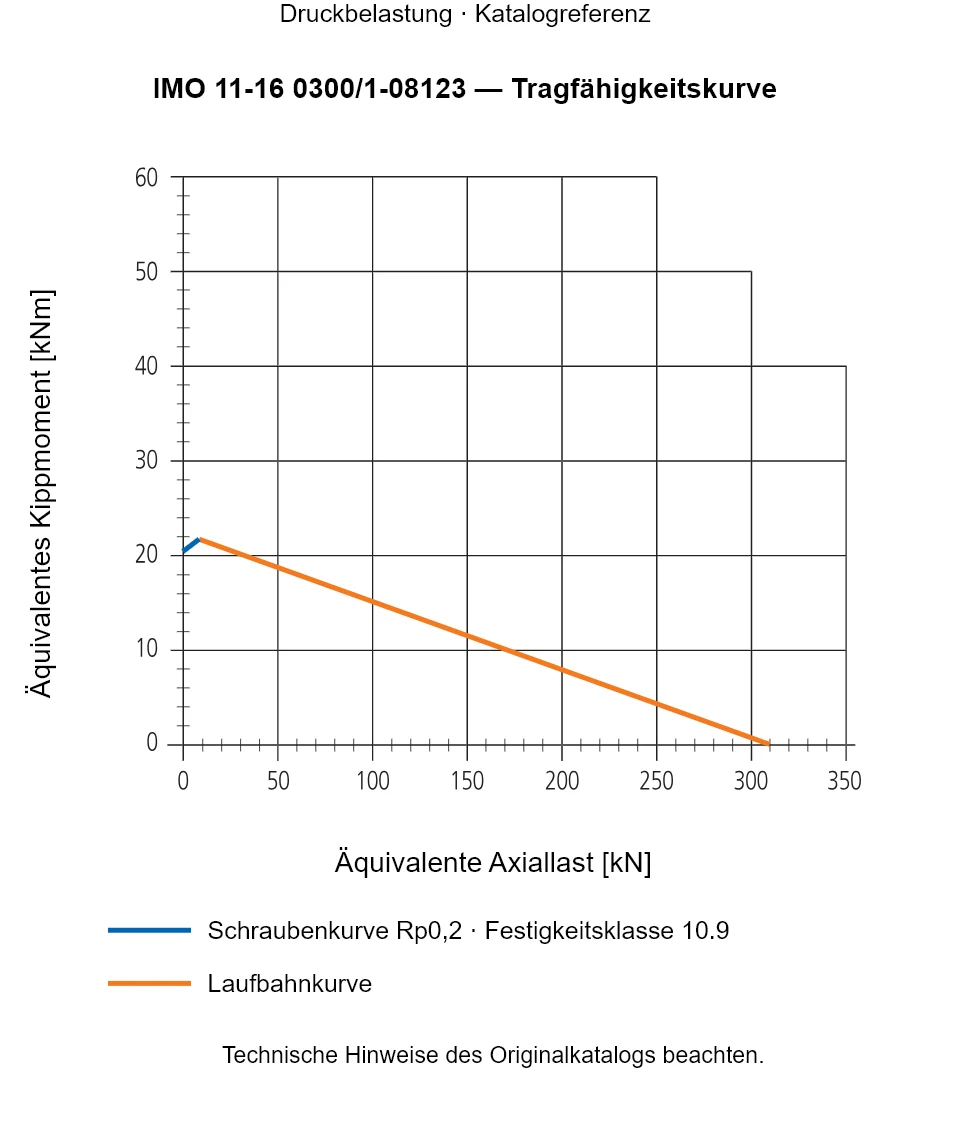

IMO 11-16 0300/1-08123 — Tragfähigkeitskurve
IMO 11-16 0300/1-08123 — Tragfähigkeitskurve
IMO 11-16 0300/1-08123 — Tragfähigkeitskurve · Druckbelastung · Katalogreferenz. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
