MERYDOM 11-16 0100/1-08100
Level 3 verifiziertVon MERYDOM werkseitig für den Austausch verifiziert mit IMO 11-16 0100/1-08100. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
11-16 0100/1-08100

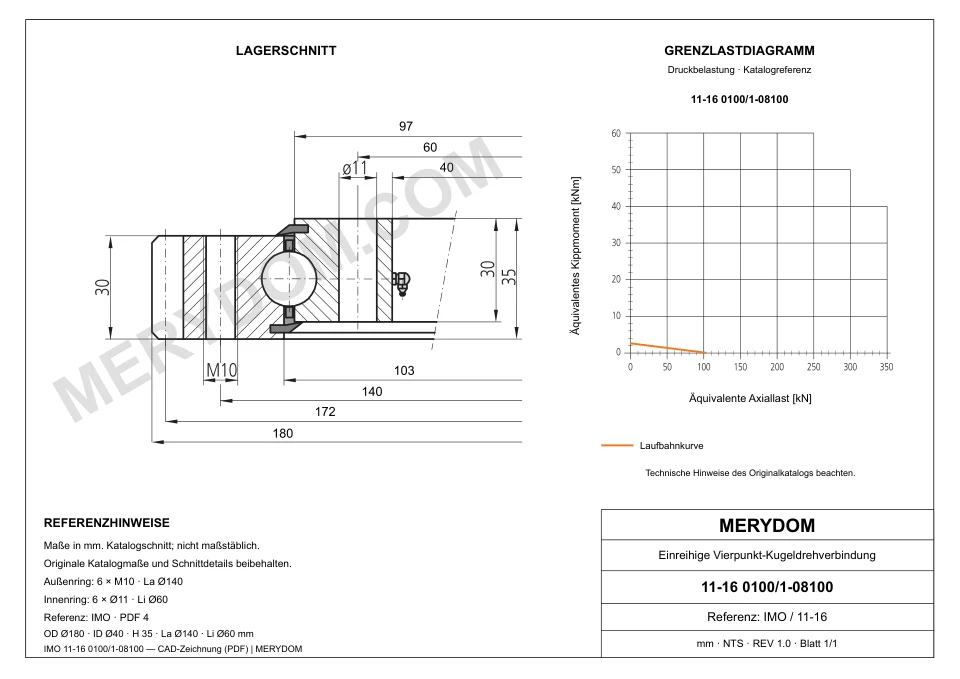

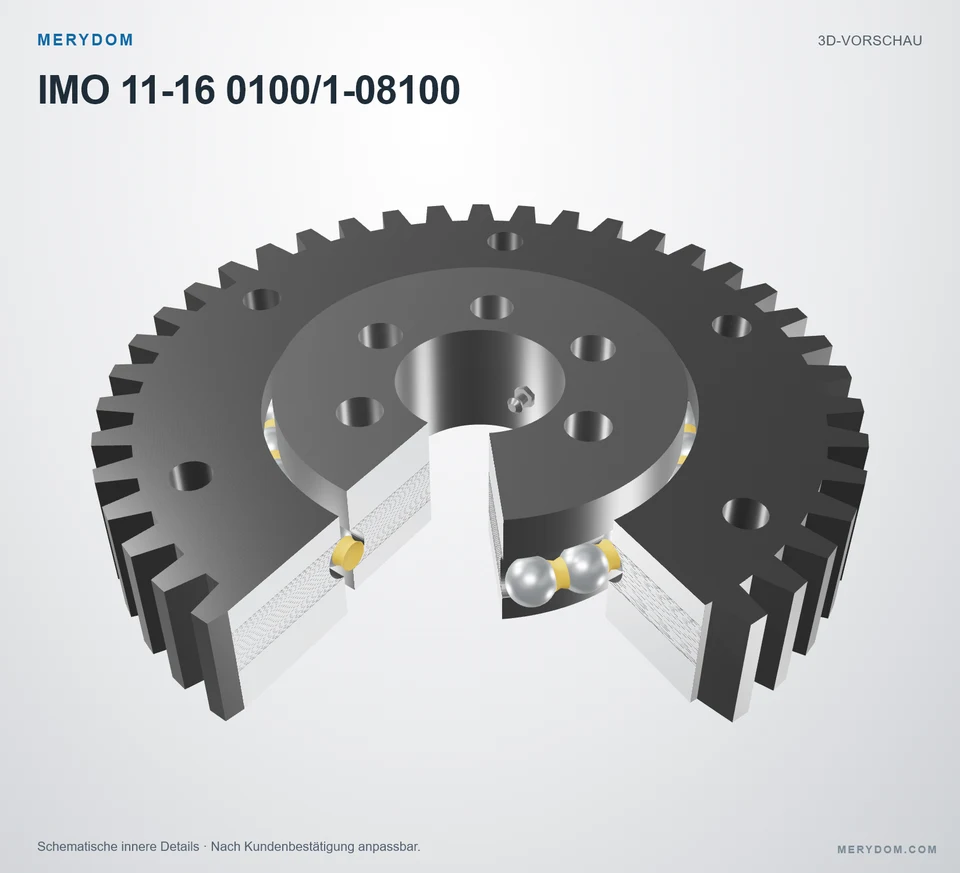

MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 11-16 0100/1-08100.
- Overall OD (Do)
- 180 mm
- Overall ID (di)
- 40 mm
- Gesamthöhe
- Nicht veröffentlicht
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 6 / 6 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 180 mm
- Gesamt-Innendurchmesser (di)
- 40 mm
Befestigung
- Lochkreis Außenring (La)
- 140 mm
- Montagebohrungen am Außenring (na)
- 6
- Gemeinsamer Montagebohrungsdurchmesser (B)
- 6 mm
- Lochkreis Innenring (Li)
- 60 mm
- Montagebohrungen am Innenring (ni)
- 6
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 172 mm
- Verzahnungsmodul (m)
- 4 mm
- Zähnezahl (z)
- 43
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzProduktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 11-16 0100/1-08100 |
| Zertifiziert austauschbar mit | IMO 11-16 0100/1-08100 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 116 Serie |
| Referenzmodell | 11-16 0100/1-08100 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 180 mm |
| Gesamt-Innendurchmesser (di) | 40 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 140 mm |
| Montagebohrungen am Außenring (na) | 6 |
| Gemeinsamer Montagebohrungsdurchmesser (B) | 6 mm |
| Lochkreis Innenring (Li) | 60 mm |
| Montagebohrungen am Innenring (ni) | 6 |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 172 mm |
| Verzahnungsmodul (m) | 4 mm |
| Zähnezahl (z) | 43 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 9 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 16 kN |
| Static radial load rating (Co_rad) | 51 kN |
| Static axial load rating (Co_ax) | 103 kN |
| Dynamic radial load rating (C_rad) | 71 kN |
| Dynamic axial load rating (C_ax) | 61 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

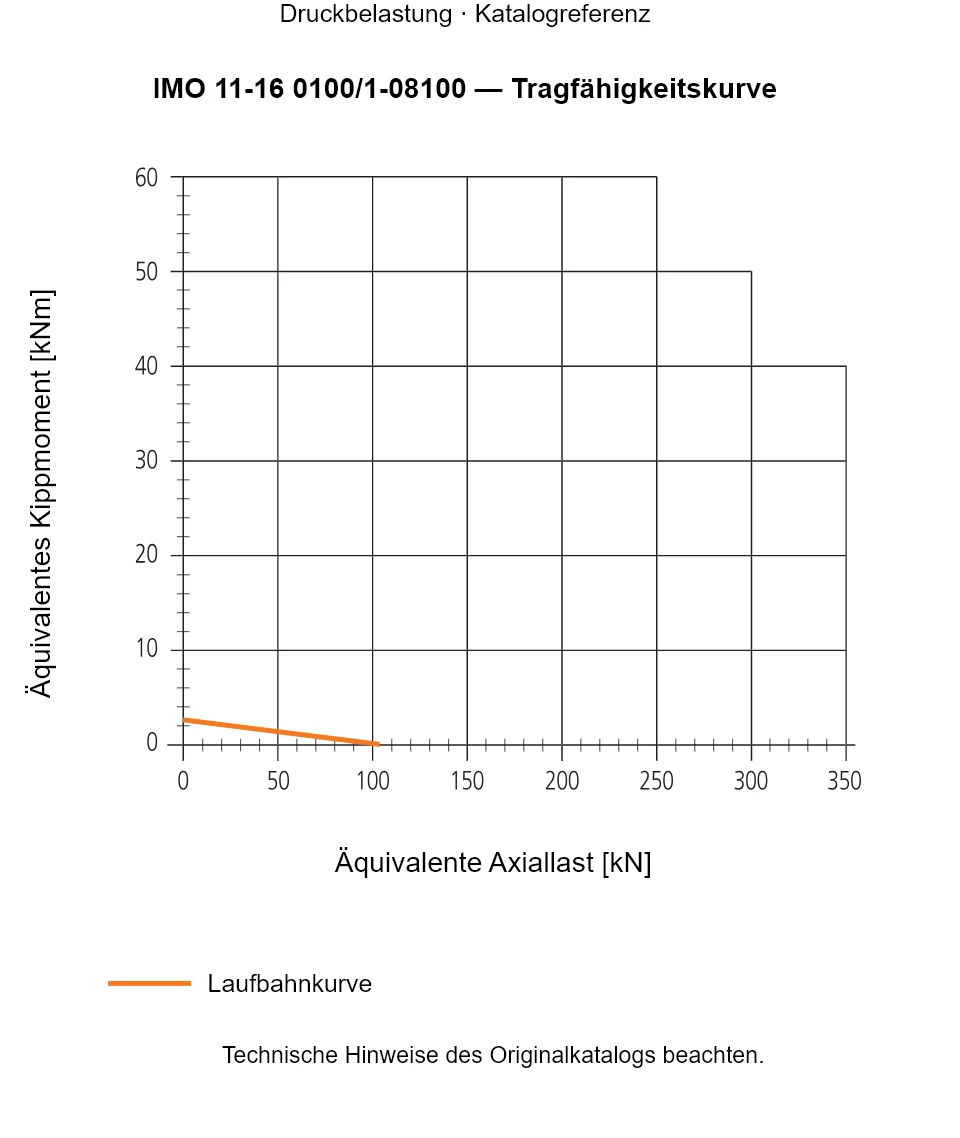

Traglastdiagramm der Serie 116
