Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung

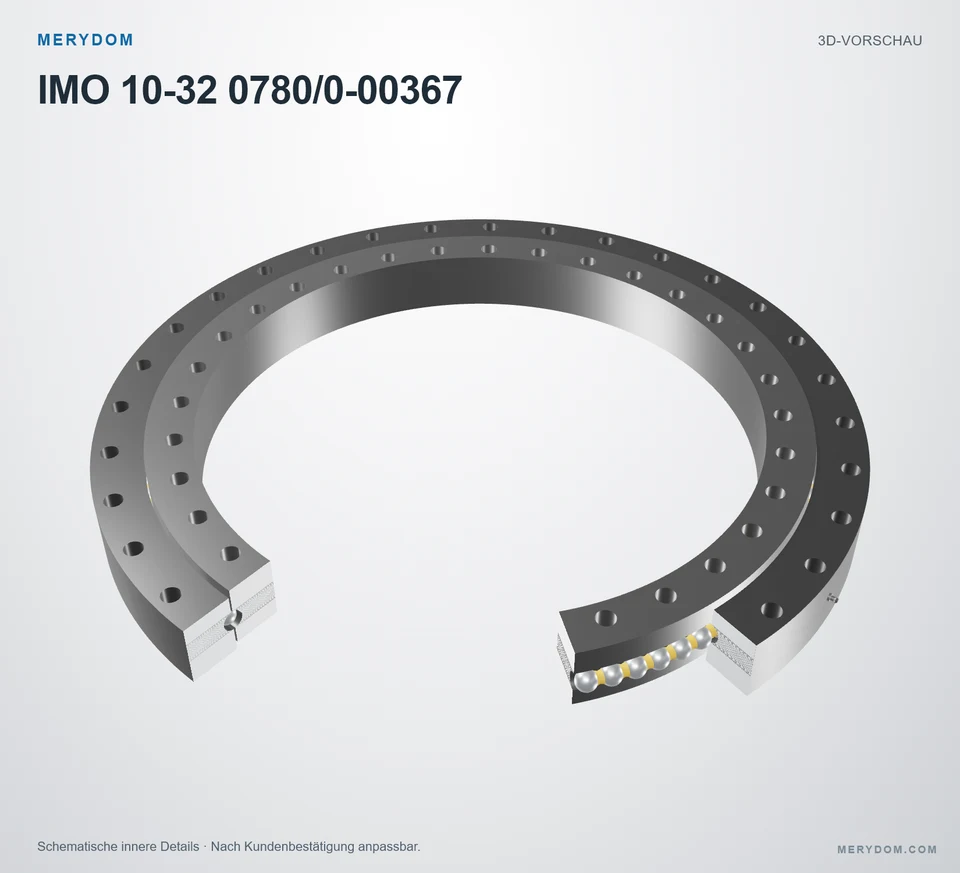

Drehverbindung als Ersatz für IMO 10-32 0780/0-00367
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 10-32 0780/0-00367. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 10-32 0780/0-00367. Serie: Other Standard Ball. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Unverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
10-32 0780/0-00367
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 10-32 0780/0-00367.
- Overall OD (Do)
- 900 mm
- Overall ID (di)
- 666 mm
- Gesamthöhe
- 85 mm
- Verzahnungsart
- Unverzahnt
- Befestigungsbohrungen
- 32 / 32 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamtgewicht (G)
- 125 kg
- Gesamthöhe (H)
- 85 mm
- Gesamt-Außendurchmesser (Da)
- 900 mm
- Gesamt-Innendurchmesser (di)
- 666 mm
- Catalogue outer ring height
- 76 mm
- Catalogue inner ring height
- 76 mm
Befestigung
- Montagebohrungen am Außenring (na)
- 32
- Montagebohrungen am Innenring (ni)
- 32
- Lochkreis Außenring (La)
- 858 mm
- Lochkreis Innenring (Li)
- 710 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 10-32 0780/0-00367
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 10-32 0780/0-00367 |
| Zertifiziert austauschbar mit | IMO 10-32 0780/0-00367 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | Other Standard Ball Serie |
| Referenzmodell | 10-32 0780/0-00367 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Unverzahnt |
| Abmessungen | |
| Gesamtgewicht (G) | 125 kg |
| Gesamthöhe (H) | 85 mm |
| Gesamt-Außendurchmesser (Da) | 900 mm |
| Gesamt-Innendurchmesser (di) | 666 mm |
| Catalogue outer ring height | 76 mm |
| Catalogue inner ring height | 76 mm |
| Befestigung | |
| Montagebohrungen am Außenring (na) | 32 |
| Montagebohrungen am Innenring (ni) | 32 |
| Lochkreis Außenring (La) | 858 mm |
| Lochkreis Innenring (Li) | 710 mm |
| Tragzahlen | |
| Statische radiale Tragzahl (Co_rad) | 730 kN |
| Statische axiale Tragzahl (Co_ax) | 1.952 kN |
| Dynamische radiale Tragzahl (C_rad) | 385 kN |
| Dynamische axiale Tragzahl (C_ax) | 448 kN |
| Radialspiel (SRad) | 0.10 - 0.30 mm |
| Axiales Kippspiel (Skipp) | 0.10 - 0.50 mm |
| Weitere Angaben | |
| Ringwerkstoff laut Referenzkatalog (innen / außen) (Material) | C45N |
| Transportbohrungen laut Referenzkatalog (T) | Nicht zutreffend |
| Schmiernippelausführung laut Referenzkatalog (X) | 4 x AM10x1 |
| Catalogue grease point count | 4 |
| Catalogue grease point ring | outer |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

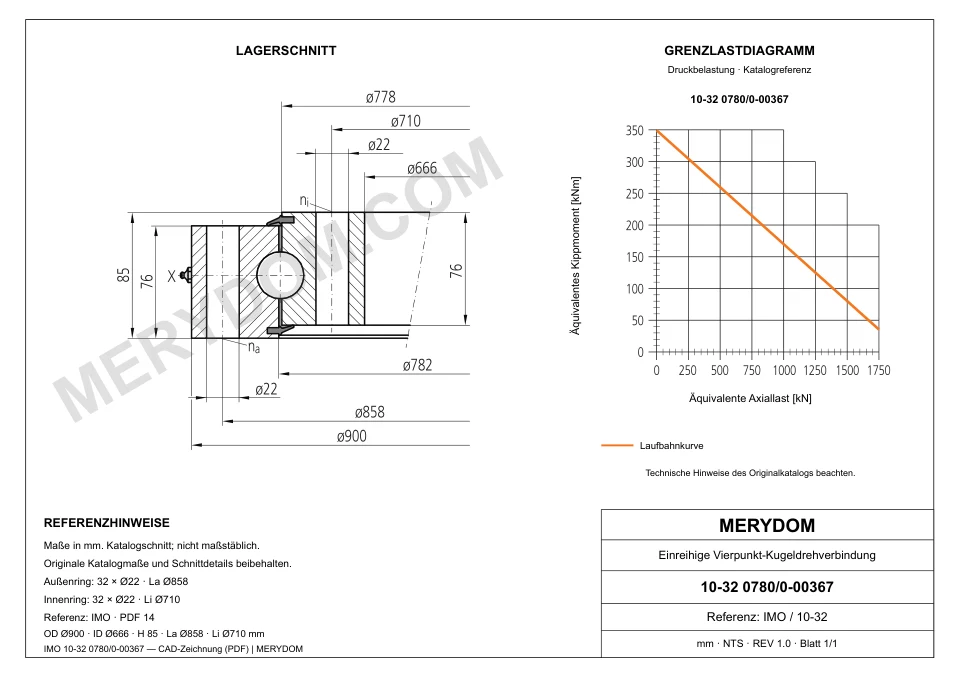

IMO 10-32 0780/0-00367 — Tragfähigkeitskurve
IMO 10-32 0780/0-00367 — Tragfähigkeitskurve
IMO 10-32 0780/0-00367 — Tragfähigkeitskurve · Druckbelastung · Katalogreferenz. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für IMO 10-32 0780/0-00367
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
