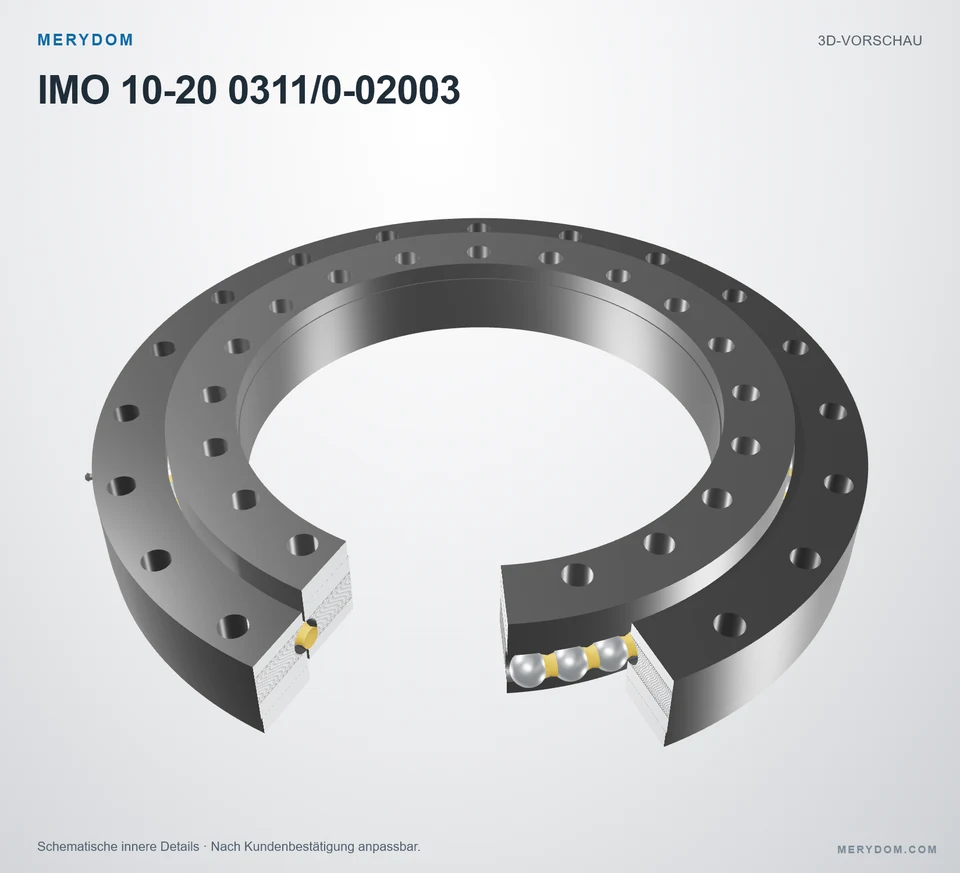

Drehverbindung als Ersatz für IMO 10-20 0311/0-02003
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 10-20 0311/0-02003. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 10-20 0311/0-02003. Serie: 120. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Unverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
10-20 0311/0-02003
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 10-20 0311/0-02003.
- Overall OD (Do)
- 386 mm
- Overall ID (di)
- 242 mm
- Gesamthöhe
- 56 mm
- Verzahnungsart
- Unverzahnt
- Befestigungsbohrungen
- 20 / 20 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

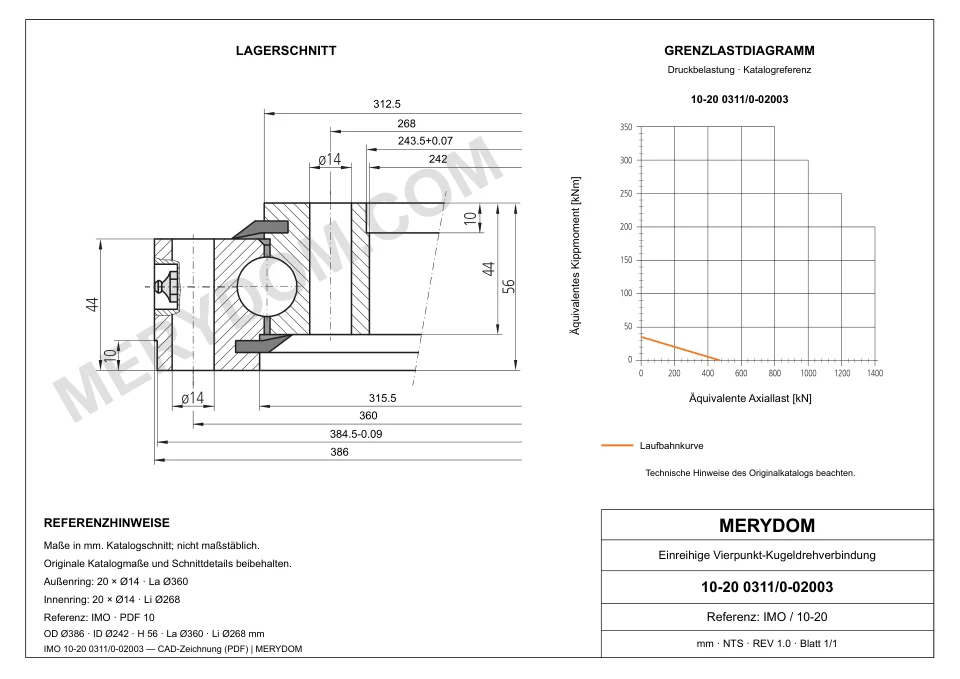

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 386 mm
- Gesamt-Innendurchmesser (di)
- 242 mm
- Gesamtgewicht (G)
- 21 kg
- Gesamthöhe (H)
- 56 mm
- Äußerer Zentrierdurchmesser (Daz)
- 384.5-0.09 mm
- Innerer Zentrierdurchmesser (diz)
- 243.5+0.07 mm
- Innendurchmesser des Außenrings (Di)
- 315,5 mm
- Außendurchmesser des Innenrings (da)
- 312,5 mm
- Catalogue outer ring height
- 44 mm
- Catalogue inner ring height
- 44 mm
Befestigung
- Lochkreis Außenring (La)
- 360 mm
- Montagebohrungen am Außenring (na)
- 20
- Lochkreis Innenring (Li)
- 268 mm
- Montagebohrungen am Innenring (ni)
- 20
- Montagebohrungsdurchmesser am Außenring (Øa)
- 14 mm
- Montagebohrungsdurchmesser am Innenring (Øi)
- 14 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 10-20 0311/0-02003
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 10-20 0311/0-02003 |
| Zertifiziert austauschbar mit | IMO 10-20 0311/0-02003 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 120 Serie |
| Referenzmodell | 10-20 0311/0-02003 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Unverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 386 mm |
| Gesamt-Innendurchmesser (di) | 242 mm |
| Gesamtgewicht (G) | 21 kg |
| Gesamthöhe (H) | 56 mm |
| Äußerer Zentrierdurchmesser (Daz) | 384.5-0.09 mm |
| Innerer Zentrierdurchmesser (diz) | 243.5+0.07 mm |
| Innendurchmesser des Außenrings (Di) | 315,5 mm |
| Außendurchmesser des Innenrings (da) | 312,5 mm |
| Catalogue outer ring height | 44 mm |
| Catalogue inner ring height | 44 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 360 mm |
| Montagebohrungen am Außenring (na) | 20 |
| Lochkreis Innenring (Li) | 268 mm |
| Montagebohrungen am Innenring (ni) | 20 |
| Montagebohrungsdurchmesser am Außenring (Øa) | 14 mm |
| Montagebohrungsdurchmesser am Innenring (Øi) | 14 mm |
| Tragzahlen | |
| Statische radiale Tragzahl (Co_rad) | 192 kN |
| Statische axiale Tragzahl (Co_ax) | 448 kN |
| Dynamische radiale Tragzahl (C_rad) | 140 kN |
| Dynamische axiale Tragzahl (C_ax) | 140 kN |
| Weitere Angaben | |
| Catalogue grease point count | 4 |
| Catalogue grease point ring | outer |
| Catalogue grease interface specification | Taper type grease nipples on circumference |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

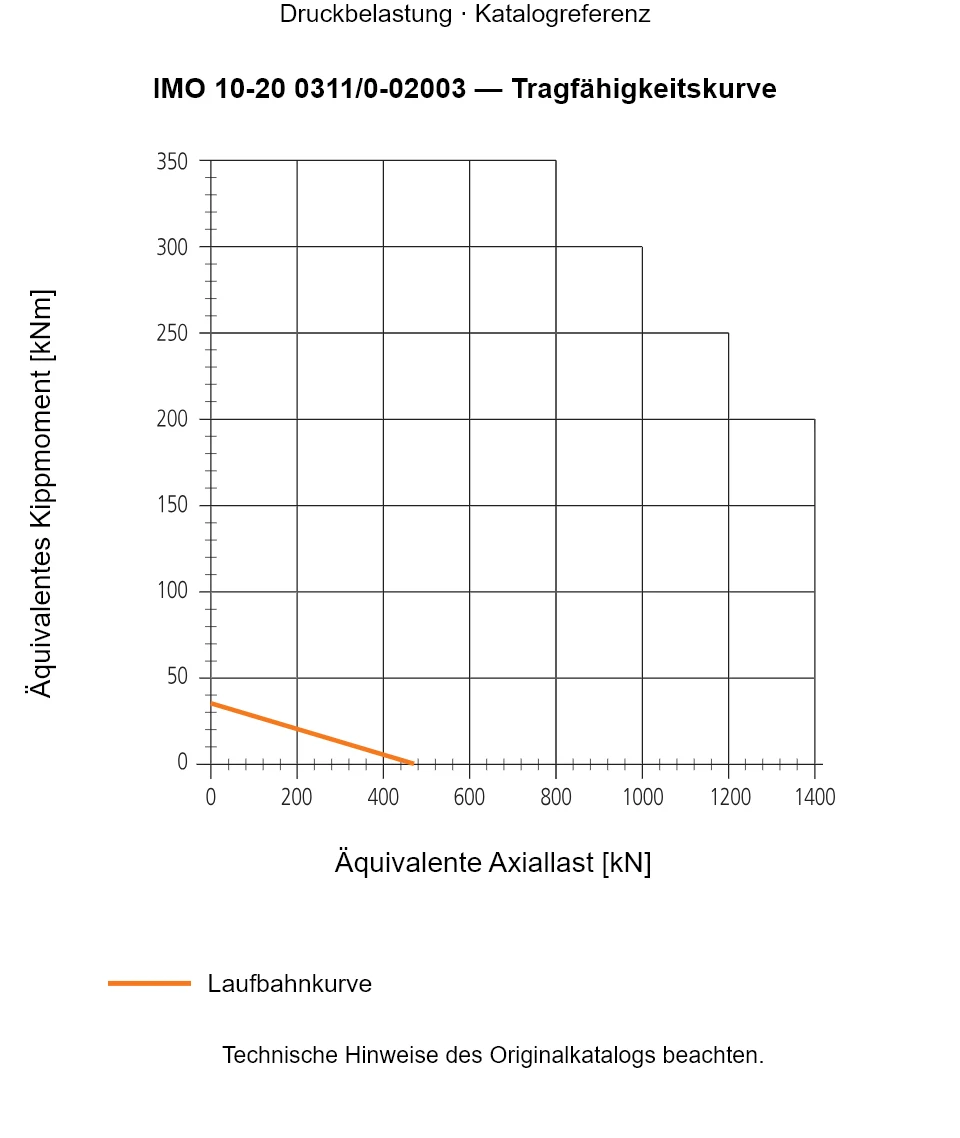

IMO 10-20 0311/0-02003 — Tragfähigkeitskurve
IMO 10-20 0311/0-02003 — Tragfähigkeitskurve
IMO 10-20 0311/0-02003 — Tragfähigkeitskurve · Druckbelastung · Katalogreferenz. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für IMO 10-20 0311/0-02003
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
