Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
MERYDOM 232.20.0600.503
Проверено по уровню 3Сертифицировано заводом MERYDOM как взаимозаменяемое с Rothe Erde 232.20.0600.503. Изделие MERYDOM использует то же обозначение модели для прямого перекрестного поиска.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
232.20.0600.503
Проверено MERYDOMИнженерная проверка · Ред. Rev 1.0Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Rothe Erde 232.20.0600.503.
- Overall OD (Do)
- 748 mm
- Overall ID (di)
- 547,2 mm
- Общая высота
- 56 mm
- Исполнение зубчатого венца
- Внутреннее зацепление
- Монтажные отверстия
- 24 / 18 наружное / внутреннее
- Тип подшипника
- Profile Bearing
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

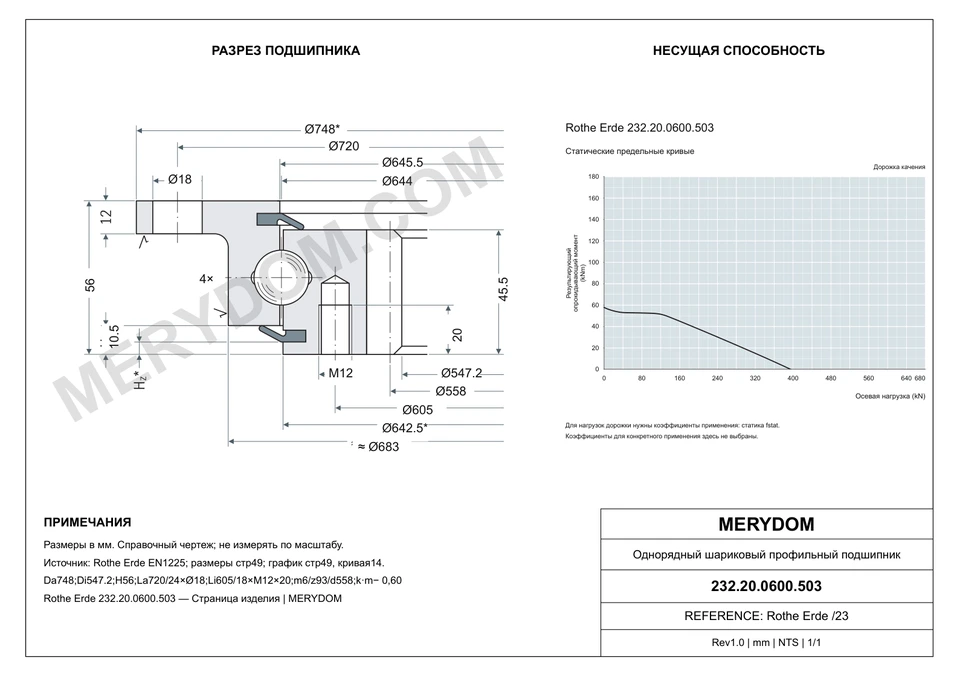

СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено заводом MERYDOM · Ред. Rev 1.0Характеристики изделия
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 232.20.0600.503 |
| Сертифицировано для замены | Rothe Erde 232.20.0600.503 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Ревизия утвержденного чертежа | Rev 1.0 |
| Проверил | Инженерный отдел MERYDOM |
| Дата сертификации | 2026-08-16 |
| Материалы | |
| Варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Варианты материала сепараторов | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Rothe Erde |
| Серия | 23 Серия |
| Исходная модель | 232.20.0600.503 |
| Система измерения | Метрическая |
| Конструкция подшипника | Profile Bearing |
| Исполнение зубчатого венца | Внутреннее зацепление |
| Размеры | |
| Диаметр дорожки качения (DL) | 644 mm |
| Общий наружный диаметр (Da) | 748 mm |
| Общий внутренний диаметр (Di) | 547,2 mm547.2 mm |
| Общая высота (H) | 56 mm |
| Каталожный диаметр O (O) | 642,5 mm642.5 mm |
| Каталожный диаметр U (U) | 645,5 mm645.5 mm |
| Каталожный диаметр C (C) | 683 mm |
| Смещение нижнего кольца Hu (Hu) | 10,5 mm10.5 mm |
| Масса в сборе (Weight) | 43,4 kg43.4 kg |
| Осевой зазор подшипника (Y_axial) | ≤ 0,5 mm0.5 mm |
| Радиальный зазор подшипника (Y_radial) | ≤ 0,5 mm0.5 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 720 mm |
| Количество монтажных отверстий наружного кольца (na) | 24 |
| Диаметр монтажных отверстий наружного кольца (B_outer) | 18 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 605 mm |
| Количество монтажных отверстий внутреннего кольца (ni) | 18 |
| Номинальный размер метрического болта (M) | 12 mm |
| Глубина резьбы (t) | 20 mm |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d) | 558 mm |
| Модуль зубчатого венца (m) | 6 mm |
| Количество зубьев (z) | 93 |
| Произведение коррекции высоты головки зуба k·m (k*m) | -0,60 mm-0.6 mm |
| Минимальная ширина зубчатого венца (bmin) | 45,5 mm45.5 mm |
| Допустимые нагрузки | |
| Допустимая окружная сила, нормальная (X1) | 15,62 kN15.62 kN |
| Допустимая окружная сила, максимальная (X2) | 31,24 kN31.24 kN |
| Прочие данные | |
| Количество пресс-масленок (n1) | 4 |
Уровень 3 · Проверено инженерным отделом MERYDOMСертифицировано 2026-08-16; проверил: Инженерный отдел MERYDOM.
НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ

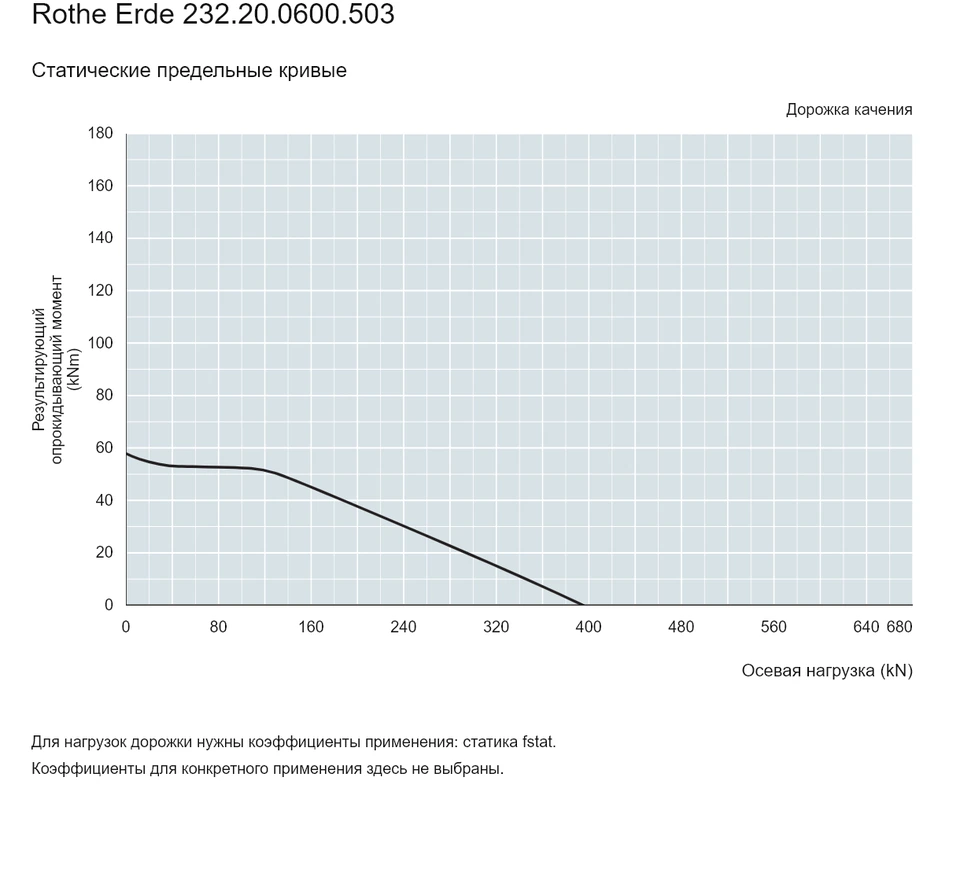

Диаграмма нагрузочной способности серии 23
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Сертифицированная заводом конструкция аналога
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Варианты сепараторов из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом MERYDOM Engineering
- Редакция утвержденного чертежа по умолчанию: 1.0
- Дата сертификации связана с записью импорта данных
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
