MERYDOM 232.20.0500.013
Проверено по уровню 3Сертифицировано заводом MERYDOM как взаимозаменяемое с Rothe Erde 232.20.0500.013. Изделие MERYDOM использует то же обозначение модели для прямого перекрестного поиска.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода

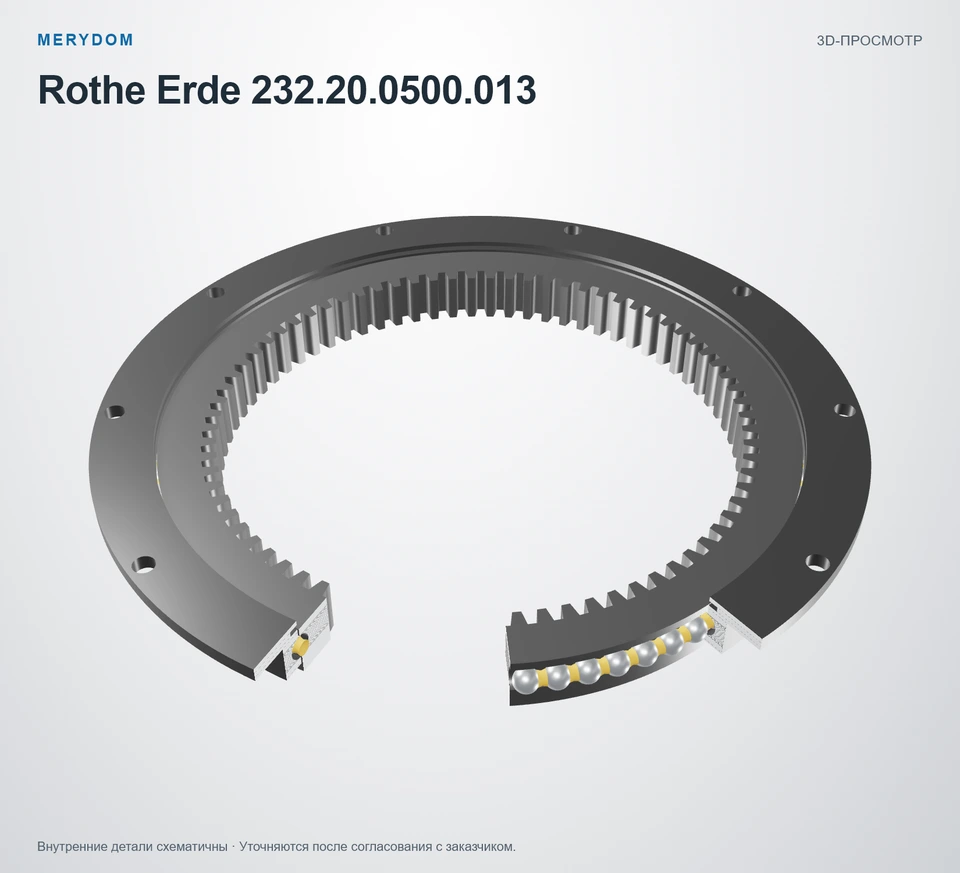

232.20.0500.013
Проверено MERYDOMИнженерная проверка · Ред. Rev 1.0Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Rothe Erde 232.20.0500.013.
- Overall OD (Do)
- 648 mm
- Overall ID (di)
- 445,2 mm
- Общая высота
- 56 mm
- Исполнение зубчатого венца
- Внутреннее зацепление
- Монтажные отверстия
- 10 / 16 наружное / внутреннее
- Тип подшипника
- Profile Bearing
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено заводом MERYDOM · Ред. Rev 1.0Характеристики изделия
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 232.20.0500.013 |
| Сертифицировано для замены | Rothe Erde 232.20.0500.013 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Ревизия утвержденного чертежа | Rev 1.0 |
| Проверил | Инженерный отдел MERYDOM |
| Дата сертификации | 2026-08-16 |
| Материалы | |
| Варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Варианты материала сепараторов | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Rothe Erde |
| Серия | 23 Серия |
| Исходная модель | 232.20.0500.013 |
| Система измерения | Метрическая |
| Конструкция подшипника | Profile Bearing |
| Исполнение зубчатого венца | Внутреннее зацепление |
| Размеры | |
| Диаметр дорожки качения (DL) | 544 mm |
| Общий наружный диаметр (Da) | 648 mm |
| Общий внутренний диаметр (Di) | 445,2 mm445.2 mm |
| Общая высота (H) | 56 mm |
| Каталожный диаметр O (O) | 542,5 mm542.5 mm |
| Каталожный диаметр U (U) | 545,5 mm545.5 mm |
| Каталожный диаметр C (C) | 583 mm |
| Смещение нижнего кольца Hu (Hu) | 10,5 mm10.5 mm |
| Масса в сборе (Weight) | 36,9 kg36.9 kg |
| Осевой зазор подшипника (Y_axial) | ≤ 0,5 mm0.5 mm |
| Радиальный зазор подшипника (Y_radial) | ≤ 0,5 mm0.5 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 620 mm |
| Количество монтажных отверстий наружного кольца (na) | 10 |
| Диаметр монтажных отверстий наружного кольца (B_outer) | 18 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 505 mm |
| Количество монтажных отверстий внутреннего кольца (ni) | 16 |
| Номинальный размер метрического болта (M) | 12 mm |
| Глубина резьбы (t) | 20 mm |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d) | 456 mm |
| Модуль зубчатого венца (m) | 6 mm |
| Количество зубьев (z) | 76 |
| Произведение коррекции высоты головки зуба k·m (k*m) | -0,60 mm-0.6 mm |
| Минимальная ширина зубчатого венца (bmin) | 45,5 mm45.5 mm |
| Допустимые нагрузки | |
| Допустимая окружная сила, нормальная (X1) | 16,00 kN16 kN |
| Допустимая окружная сила, максимальная (X2) | 32,00 kN32 kN |
| Прочие данные | |
| Количество пресс-масленок (n1) | 4 |
Уровень 3 · Проверено инженерным отделом MERYDOMСертифицировано 2026-08-16; проверил: Инженерный отдел MERYDOM.
НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ

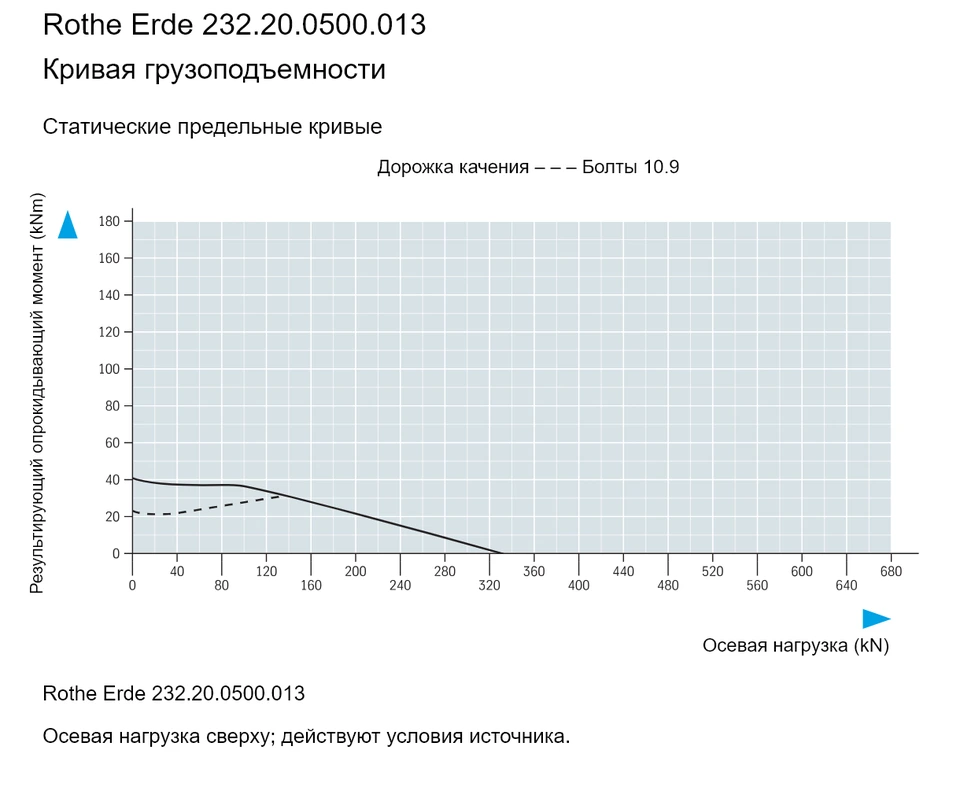

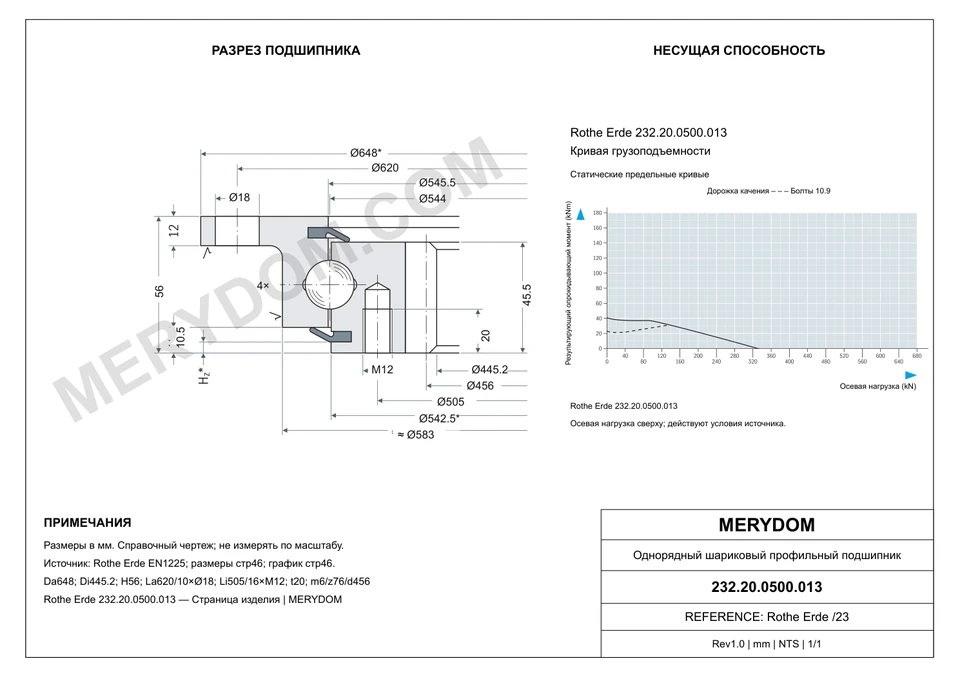

Диаграмма нагрузочной способности серии 23
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Сертифицированная заводом конструкция аналога
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Варианты сепараторов из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом MERYDOM Engineering
- Редакция утвержденного чертежа по умолчанию: 1.0
- Дата сертификации связана с записью импорта данных
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
