Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

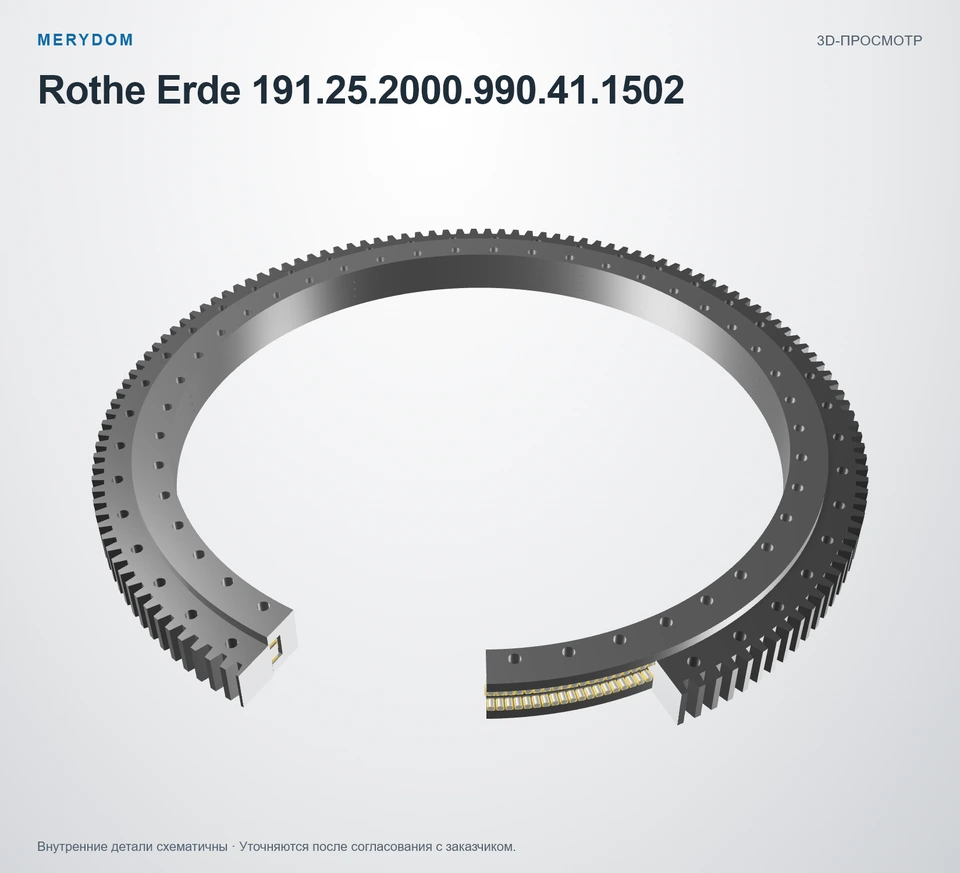

MERYDOM 191.25.2000.990.41.1502
Проверено по уровню 3Сертифицировано заводом MERYDOM как взаимозаменяемое с Rothe Erde 191.25.2000.990.41.1502. Изделие MERYDOM использует то же обозначение модели для прямого перекрестного поиска.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
191.25.2000.990.41.1502
Проверено MERYDOMИнженерная проверка · Ред. Rev 1.0Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Rothe Erde 191.25.2000.990.41.1502.
- Overall OD (Do)
- 2268,8 mm
- Overall ID (di)
- 1819 mm
- Общая высота
- 147 mm
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 44 / 44 наружное / внутреннее
- Тип подшипника
- Трехрядные ролики
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено заводом MERYDOM · Ред. Rev 1.0Характеристики изделия
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 191.25.2000.990.41.1502 |
| Сертифицировано для замены | Rothe Erde 191.25.2000.990.41.1502 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Ревизия утвержденного чертежа | Rev 1.0 |
| Проверил | Инженерный отдел MERYDOM |
| Дата сертификации | 2026-08-16 |
| Материалы | |
| Варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Варианты материала сепараторов | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Rothe Erde |
| Серия | 19 Серия |
| Исходная модель | 191.25.2000.990.41.1502 |
| Система измерения | Метрическая |
| Конструкция подшипника | Трехрядные ролики |
| Исполнение зубчатого венца | Внешнее зацепление |

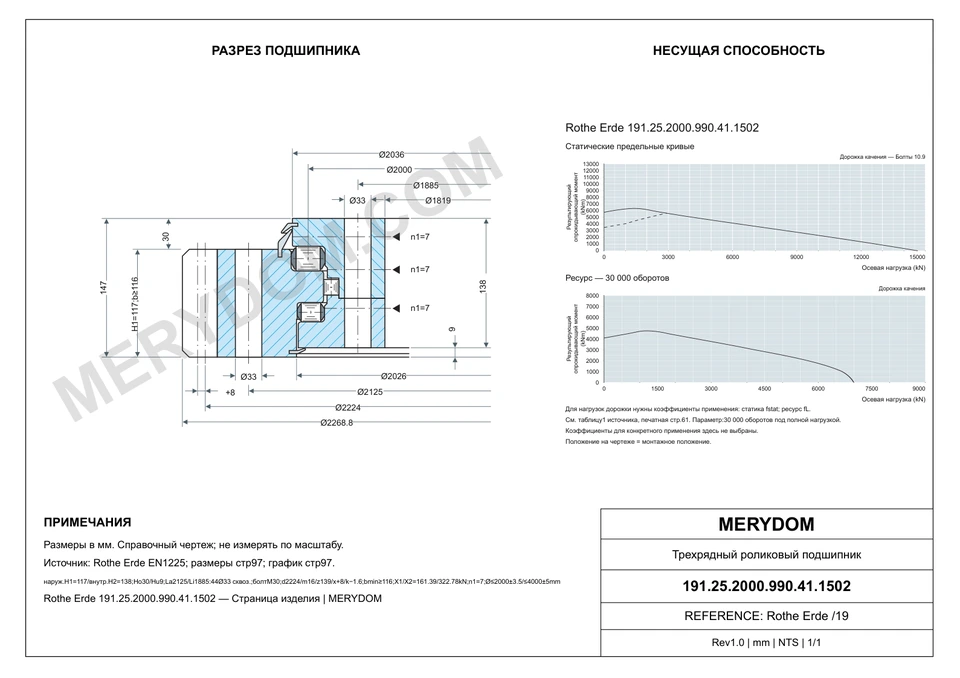

| Размеры | |
| Диаметр дорожки качения (DL) | 2000 mm2,000 mm |
| Общий наружный диаметр (Da) | 2268,8 mm2,268.8 mm |
| Общий внутренний диаметр (Di) | 1819 mm1,819 mm |
| Общая высота (H) | 147 mm |
| Каталожный диаметр O (O) | 2036 mm2,036 mm |
| Каталожный диаметр U (U) | 2026 mm2,026 mm |
| Высота кольца H1 (H1) | 117 mm |
| Высота кольца H2 (H2) | 138 mm |
| Смещение нижнего кольца Hu (Hu) | 9 mm |
| Смещение верхнего кольца Ho (Ho) | 30 mm |
| Масса в сборе (Weight) | 1216 kg1,216 kg |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 2125 mm2,125 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 1885 mm1,885 mm |
| Общее количество монтажных отверстий (n) | 44 |
| Общий диаметр монтажных отверстий (B) | 33 mm |
| Номинальный размер метрического болта (M) | 30 mm |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d) | 2224 mm2,224 mm |
| Модуль зубчатого венца (m) | 16 mm |
| Количество зубьев (z) | 139 |
| Произведение смещения профиля x·m (x*m) | +8,0 mm8 mm |
| Произведение коррекции высоты головки зуба k·m (k*m) | -1,6 mm-1.6 mm |
| Минимальная ширина зубчатого венца (bmin) | 116 mm |
| Допустимые нагрузки | |
| Допустимая окружная сила, нормальная (X1) | 161,39 kN161.39 kN |
| Допустимая окружная сила, максимальная (X2) | 322,78 kN322.78 kN |
| Прочие данные | |
| Количество пресс-масленок (n1) | 7 |
Уровень 3 · Проверено инженерным отделом MERYDOMСертифицировано 2026-08-16; проверил: Инженерный отдел MERYDOM.

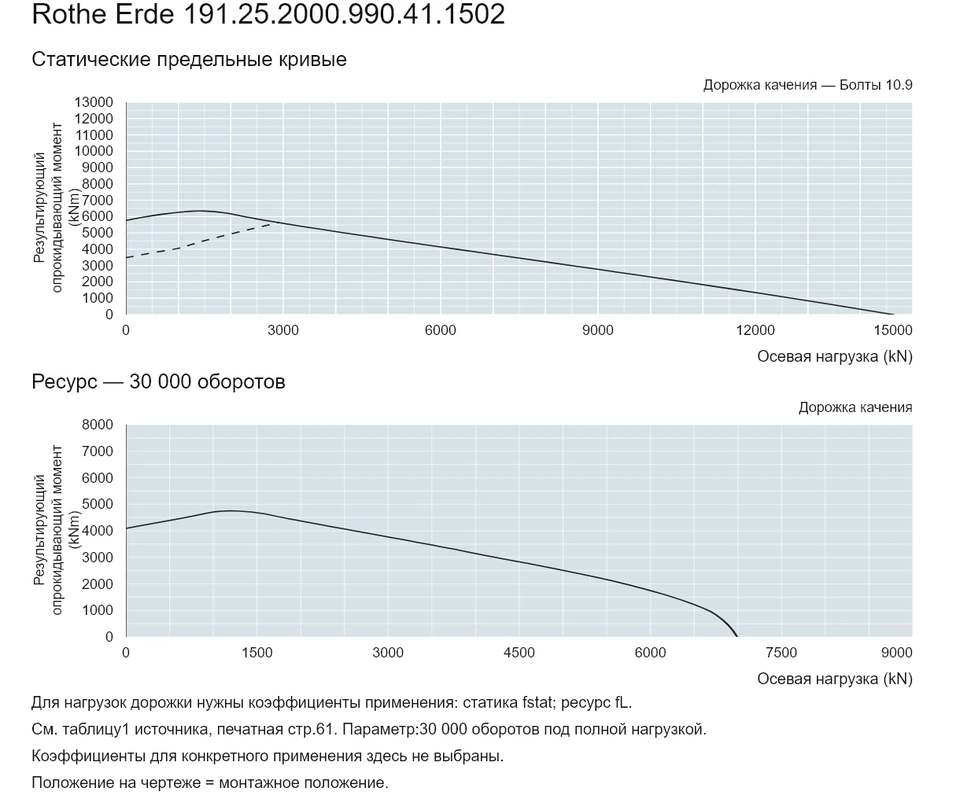

НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ
Диаграмма нагрузочной способности серии 19
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Сертифицированная заводом конструкция аналога
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Варианты сепараторов из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом MERYDOM Engineering
- Редакция утвержденного чертежа по умолчанию: 1.0
- Дата сертификации связана с записью импорта данных
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
