Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
MERYDOM 061.25.1455.575.11.1403
Проверено по уровню 3Сертифицировано заводом MERYDOM как взаимозаменяемое с Rothe Erde 061.25.1455.575.11.1403. Изделие MERYDOM использует то же обозначение модели для прямого перекрестного поиска.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
061.25.1455.575.11.1403
Проверено MERYDOMИнженерная проверка · Ред. Rev 1.0Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Rothe Erde 061.25.1455.575.11.1403.
- Overall OD (Do)
- 1598,0 mm
- Overall ID (di)
- 1357 + 0,20 mm
- Общая высота
- 80 mm
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 48 / 48 наружное / внутреннее
- Тип подшипника
- Four Point Ball Single Row
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено заводом MERYDOM · Ред. Rev 1.0Характеристики изделия
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 061.25.1455.575.11.1403 |
| Сертифицировано для замены | Rothe Erde 061.25.1455.575.11.1403 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Ревизия утвержденного чертежа | Rev 1.0 |
| Проверил | Инженерный отдел MERYDOM |
| Дата сертификации | 2026-08-16 |
| Материалы | |
| Варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Варианты материала сепараторов | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Rothe Erde |
| Серия | 06 Серия |
| Исходная модель | 061.25.1455.575.11.1403 |
| Система измерения | Метрическая |
| Конструкция подшипника | Four Point Ball Single Row |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Диаметр дорожки качения (DL) | 1455 mm1,455 mm |
| Общий наружный диаметр (Da) | 1598,0 mm1,598 mm |
| Общий внутренний диаметр (Di) | 1357 + 0,20 mm1,357 mm |
| Общая высота (H) | 80 mm |
| Каталожный диаметр O (O) | 1456 mm1,456 mm |
| Каталожный диаметр U (U) | 1455 + 0,20 mm1,455 mm |
| Высота кольца H1 (H1) | 71 mm |
| Высота кольца H2 (H2) | 54 mm |
| Смещение нижнего кольца Hu (Hu) | 26 mm |
| Смещение верхнего кольца Ho (Ho) | 9 mm |
| Масса в сборе (Weight) | 236 kg |
| Диапазон комбинированного осевого и радиального зазора (Y_axial_radial) | ≥ 0 to 0,07 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 1516 mm1,516 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 1395 mm1,395 mm |
| Общее количество монтажных отверстий (n) | 48 |
| Общий диаметр монтажных отверстий (B) | 22 mm |
| Номинальный размер метрического болта (M) | 20 mm |
| Глубина резьбы (t) | 40 mm |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d) | 1580 mm1,580 mm |
| Модуль зубчатого венца (m) | 10 mm |
| Количество зубьев (z) | 158 |
| Произведение коррекции высоты головки зуба k·m (k*m) | -1,0 mm-1 mm |
| Минимальная ширина зубчатого венца (bmin) | 70 mm |
| Допустимые нагрузки | |
| Допустимая окружная сила, нормальная (X1) | 36,40 kN36.4 kN |
| Допустимая окружная сила, максимальная (X2) | 72,80 kN72.8 kN |
| Прочие данные | |
| Количество пресс-масленок (n1) | 6 |
Уровень 3 · Проверено инженерным отделом MERYDOMСертифицировано 2026-08-16; проверил: Инженерный отдел MERYDOM.
НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ

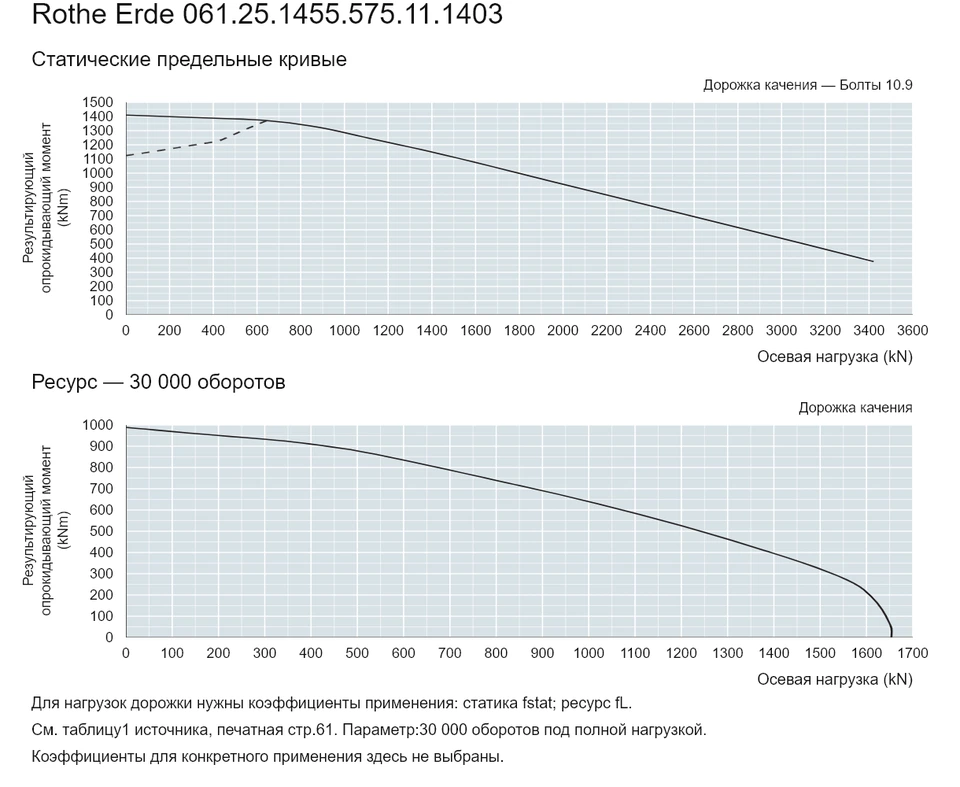

Диаграмма нагрузочной способности серии 06
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Сертифицированная заводом конструкция аналога
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Варианты сепараторов из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом MERYDOM Engineering
- Редакция утвержденного чертежа по умолчанию: 1.0
- Дата сертификации связана с записью импорта данных
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
