Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
MERYDOM 061.20.0414.500.01.1503
Проверено по уровню 3Сертифицировано заводом MERYDOM как взаимозаменяемое с Rothe Erde 061.20.0414.500.01.1503. Изделие MERYDOM использует то же обозначение модели для прямого перекрестного поиска.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
061.20.0414.500.01.1503

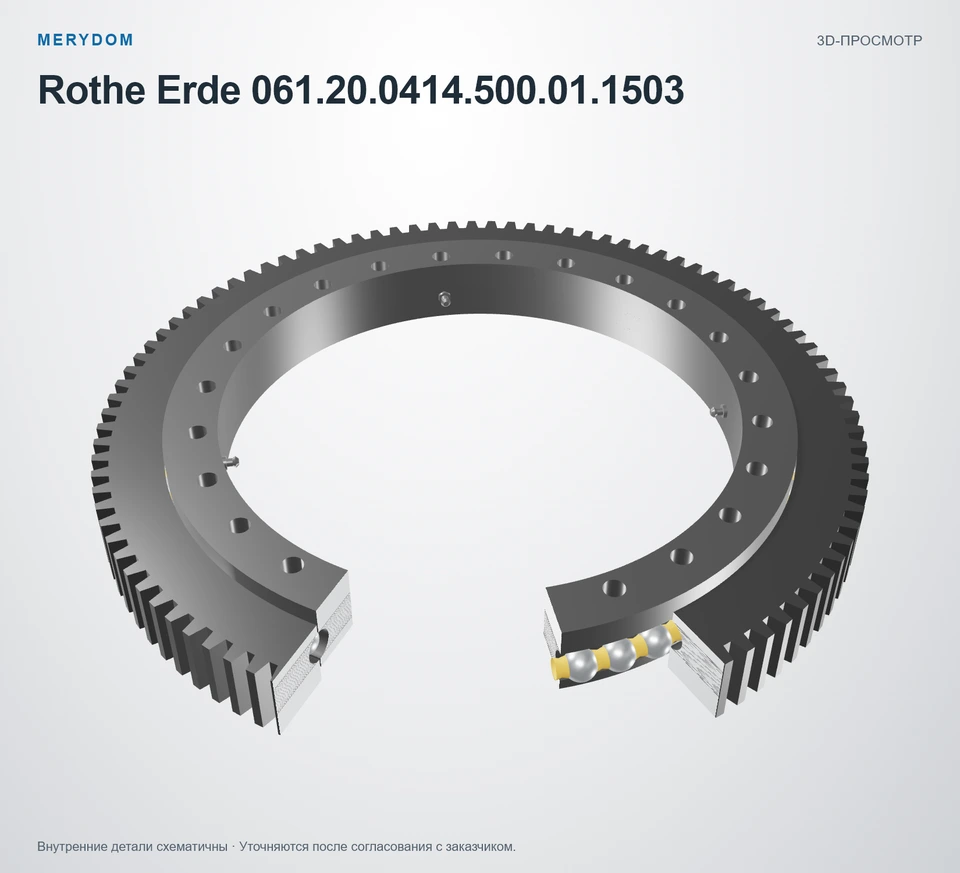

Проверено MERYDOMИнженерная проверка · Ред. Rev 1.0Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Rothe Erde 061.20.0414.500.01.1503.
- Overall OD (Do)
- 504,0 mm
- Overall ID (di)
- 342 mm
- Общая высота
- 56 mm
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 20 / 24 наружное / внутреннее
- Тип подшипника
- Four Point Ball Single Row

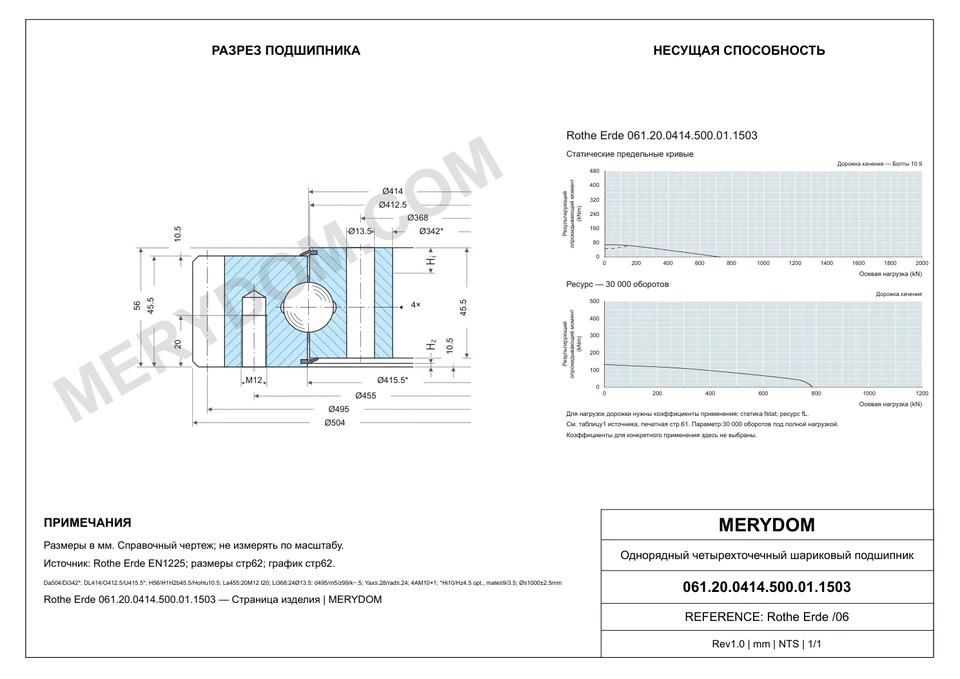

- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено заводом MERYDOM · Ред. Rev 1.0Характеристики изделия
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 061.20.0414.500.01.1503 |
| Сертифицировано для замены | Rothe Erde 061.20.0414.500.01.1503 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Ревизия утвержденного чертежа | Rev 1.0 |
| Проверил | Инженерный отдел MERYDOM |
| Дата сертификации | 2026-08-16 |
| Материалы | |
| Варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Варианты материала сепараторов | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Rothe Erde |
| Серия | 06 Серия |
| Исходная модель | 061.20.0414.500.01.1503 |
| Система измерения | Метрическая |
| Конструкция подшипника | Four Point Ball Single Row |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Диаметр дорожки качения (DL) | 414 mm |
| Общий наружный диаметр (Da) | 504,0 mm504 mm |
| Общий внутренний диаметр (Di) | 342 mm |
| Общая высота (H) | 56 mm |
| Каталожный диаметр O (O) | 412,5 mm412.5 mm |
| Каталожный диаметр U (U) | 415,5 mm415.5 mm |
| Высота кольца H1 (H1) | 45,5 mm45.5 mm |
| Высота кольца H2 (H2) | 45,5 mm45.5 mm |
| Смещение нижнего кольца Hu (Hu) | 10,5 mm10.5 mm |
| Смещение верхнего кольца Ho (Ho) | 10,5 mm10.5 mm |
| Масса в сборе (Weight) | 31 kg |
| Осевой зазор подшипника (Y_axial) | ≤ 0,28 mm0.28 mm |
| Радиальный зазор подшипника (Y_radial) | ≤ 0,24 mm0.24 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 455 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 368 mm |
| Количество монтажных отверстий La/Li (n_La_Li) | 20/24 |
| Общий диаметр монтажных отверстий (B) | 13,5 mm13.5 mm |
| Номинальный размер метрического болта (M) | 12 mm |
| Глубина резьбы (t) | 20 mm |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d) | 495 mm |
| Модуль зубчатого венца (m) | 5 mm |
| Количество зубьев (z) | 99 |
| Произведение коррекции высоты головки зуба k·m (k*m) | -0,5 mm-0.5 mm |
| Минимальная ширина зубчатого венца (bmin) | 45,5 mm45.5 mm |
| Допустимые нагрузки | |
| Допустимая окружная сила, нормальная (X1) | 11,75 kN11.75 kN |
| Допустимая окружная сила, максимальная (X2) | 23,50 kN23.5 kN |
Уровень 3 · Проверено инженерным отделом MERYDOMСертифицировано 2026-08-16; проверил: Инженерный отдел MERYDOM.

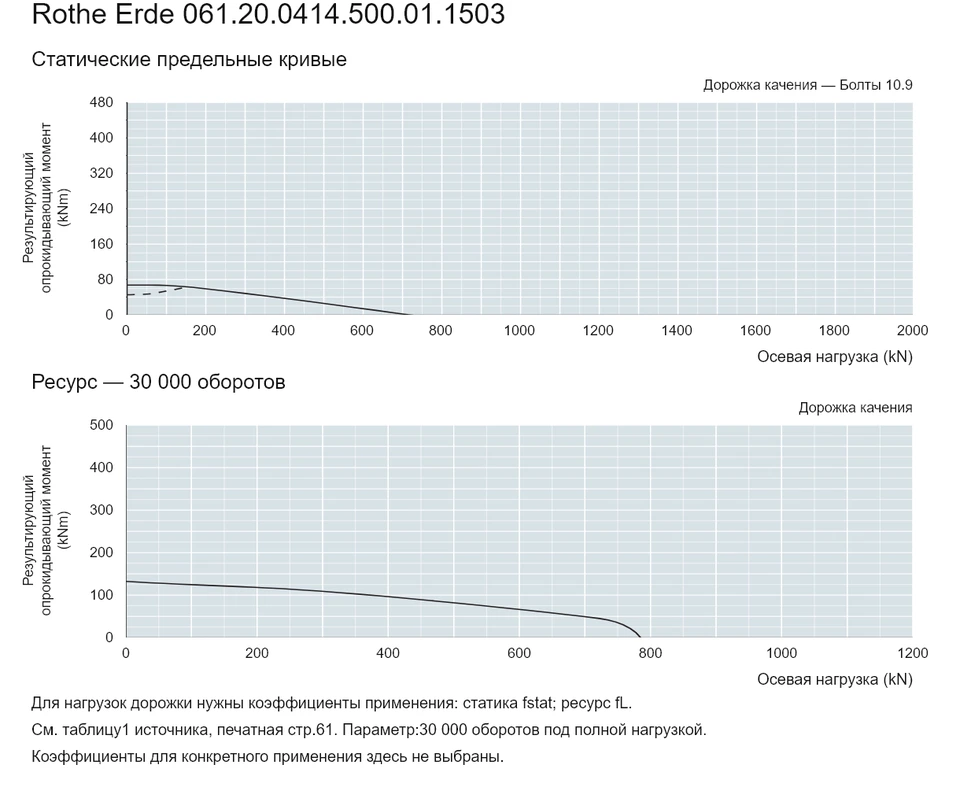

НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ
Диаграмма нагрузочной способности серии 06
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Сертифицированная заводом конструкция аналога
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Варианты сепараторов из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом MERYDOM Engineering
- Редакция утвержденного чертежа по умолчанию: 1.0
- Дата сертификации связана с записью импорта данных
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
