Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
MERYDOM 17-2000-00
Проверено по уровню 3Сертифицировано заводом MERYDOM как взаимозаменяемое с ROLLIX 17-2000-00. Изделие MERYDOM использует то же обозначение модели для прямого перекрестного поиска.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
17-2000-00

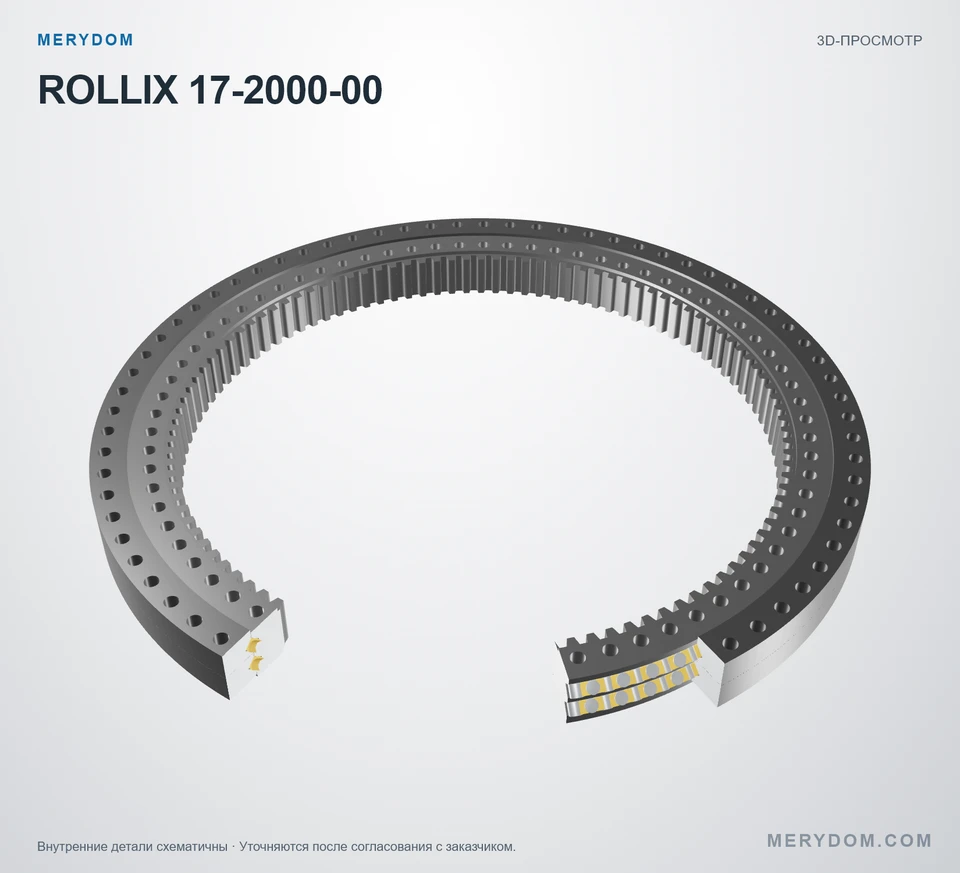

Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с ROLLIX 17-2000-00.
- Overall OD (Do)
- 2,200 mm
- Overall ID (di)
- 1,731 mm
- Общая высота
- 170 mm
- Исполнение зубчатого венца
- Внутреннее зацепление
- Монтажные отверстия
- 72 / 72 наружное / внутреннее
- Тип подшипника
- Double Row Crossed Roller
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

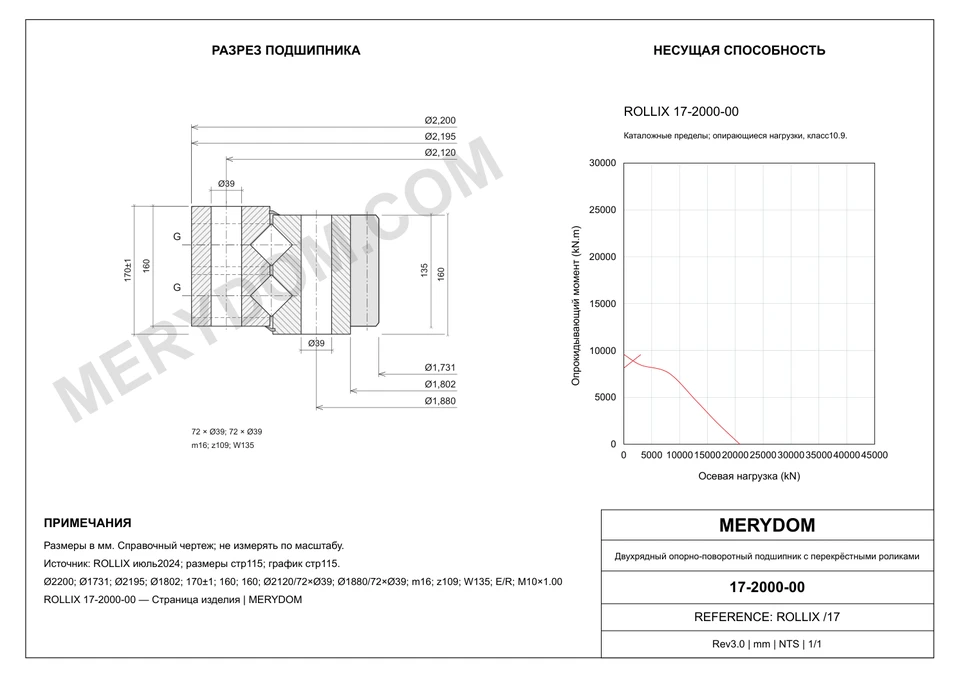

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общая высота (HT)
- 170 mm
- Общий наружный диаметр (ØDe)
- 2,200 mm
- Outer ring height (He)
- 160 mm
- Общий внутренний диаметр (ØDi)
- 1,731 mm
- Inner ring height (Hi)
- 160 mm
- Масса в сборе (Weight)
- 1,505 kg
Монтаж
- Outer ring pilot diameter (ØCe)
- 2,195 mm
- Inner ring pilot diameter (ØCi)
- 1,802 mm
- Outer ring hole type (External ring hole type)
- Th
- Окружность крепежных отверстий наружного кольца (ØFe)
- 2,120 mm
- Количество монтажных отверстий наружного кольца (Ne)
- 72
- Outer ring mounting-hole specification (Dhe)
- 39 mm
- Inner ring hole type (Inner ring hole type)
- Th
- Окружность крепежных отверстий внутреннего кольца (ØFi)
- 1,880 mm
- Количество монтажных отверстий внутреннего кольца (Ni)
- 72
- Inner ring mounting-hole specification (Dhi)
- 39 mm
Зубчатый венец
- Модуль зубчатого венца (Module)
- 16 mm
- Количество зубьев (Z)
- 109
- Зубчатый венец face width (W)
- 135 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики изделия
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 17-2000-00 |
| Сертифицировано для замены | ROLLIX 17-2000-00 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | ROLLIX |
| Серия | 17 Серия |
| Исходная модель | 17-2000-00 |
| Система измерения | Метрическая |
| Конструкция подшипника | Double Row Crossed Roller |
| Исполнение зубчатого венца | Внутреннее зацепление |
| Размеры | |
| Общая высота (HT) | 170 mm |
| Общий наружный диаметр (ØDe) | 2,200 mm |
| Outer ring height (He) | 160 mm |
| Общий внутренний диаметр (ØDi) | 1,731 mm |
| Inner ring height (Hi) | 160 mm |
| Масса в сборе (Weight) | 1,505 kg |
| Монтаж | |
| Outer ring pilot diameter (ØCe) | 2,195 mm |
| Inner ring pilot diameter (ØCi) | 1,802 mm |
| Outer ring hole type (External ring hole type) | Th |
| Окружность крепежных отверстий наружного кольца (ØFe) | 2,120 mm |
| Количество монтажных отверстий наружного кольца (Ne) | 72 |
| Outer ring mounting-hole specification (Dhe) | 39 mm |
| Inner ring hole type (Inner ring hole type) | Th |
| Окружность крепежных отверстий внутреннего кольца (ØFi) | 1,880 mm |
| Количество монтажных отверстий внутреннего кольца (Ni) | 72 |
| Inner ring mounting-hole specification (Dhi) | 39 mm |
| Зубчатый венец | |
| Модуль зубчатого венца (Module) | 16 mm |
| Количество зубьев (Z) | 109 |
| Зубчатый венец face width (W) | 135 mm |
| Допустимые нагрузки | |
| Зубчатый венец capacity, unhardened (Зубчатый венец capacity unhardened) | 416 kN |
| Зубчатый венец capacity, hardened (Зубчатый венец capacity hardened) | 484 kN |
| Прочие данные | |
| Ring with greasing отверстий (Ring with greasing отверстий) | E |
| Greasing hole type (Greasing hole type) | R |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.
НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ

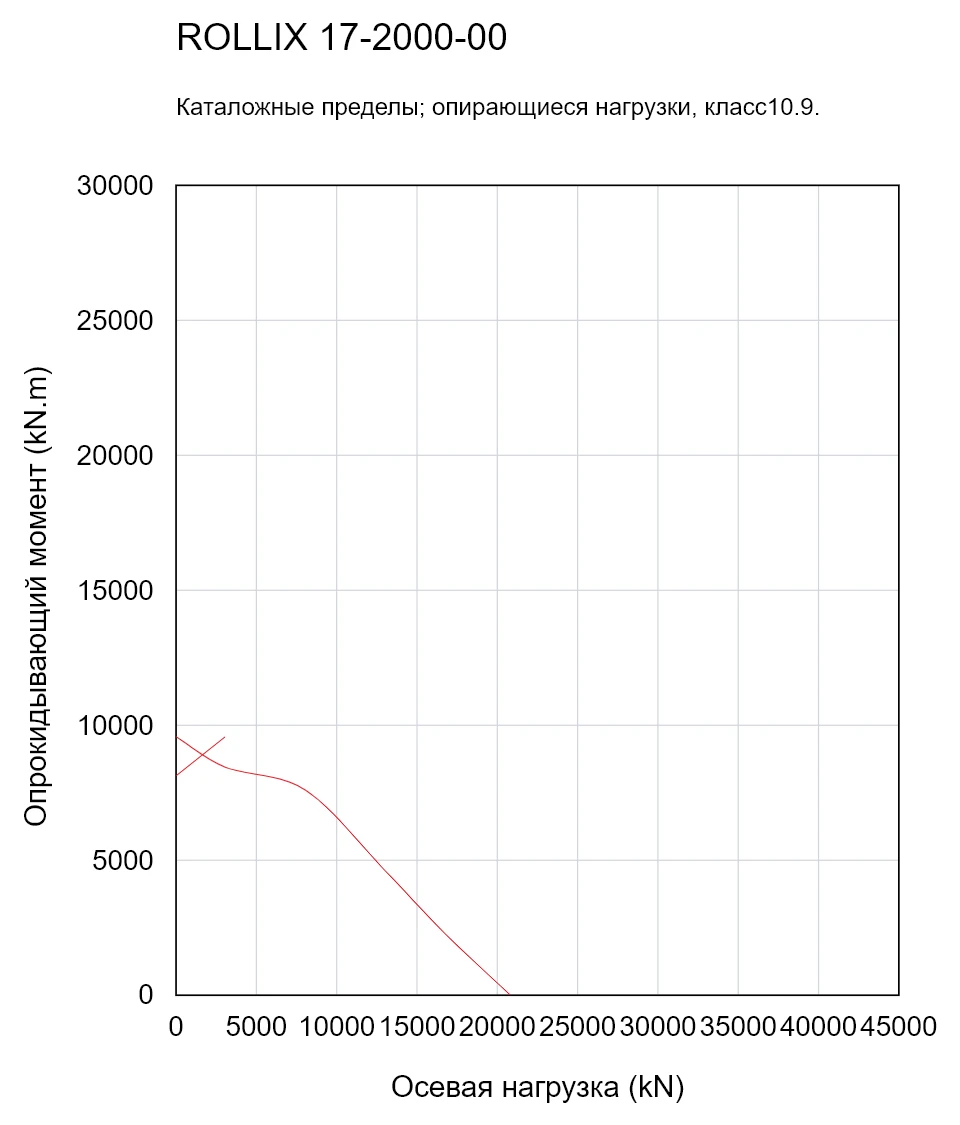

Диаграмма нагрузочной способности серии 17
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Сертифицированная заводом конструкция аналога
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом MERYDOM Engineering
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
ПОДДЕРЖКА ПО АНАЛОГАМ MERYDOM
Запросить цену и срок поставкиГотовы запросить цену, срок поставки и подтверждение применения?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 17-2000-00.
