Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
Аналог ОПУ для Liebherr RKD04500-036ZA15-900-000
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Liebherr RKD04500-036ZA15-900-000. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Liebherr RKD04500-036ZA15-900-000. Серия: Rkd 36 Za. Конструкция подшипника: Комбинированный роликовый/шариковый подшипник. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
RKD04500-036ZA15-900-000
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Liebherr RKD04500-036ZA15-900-000.
- Overall OD (Do)
- 4,748 mm
- Overall ID (di)
- 4,292 mm
- Общая высота
- 175 mm
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 84 / 84 наружное / внутреннее
- Тип подшипника
- Комбинированный роликовый/шариковый подшипник
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Масса (Масса)
- 3 173 kg
- Общий наружный диаметр (Da)
- 4 748 mm
- Общий внутренний диаметр (Di)
- 4 292 mm
- Общая высота (H)
- 175 mm
- Каталожный размер Liebherr O (O)
- 4 551 mm
- Каталожный размер Liebherr U (U)
- 4 455 mm
- Каталожный размер Liebherr H1 (H1)
- 125 mm
- Каталожный размер Liebherr H2 (H2)
- 159 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 4 599 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 4 358 mm
- Количество монтажных отверстий La/Li (n)
- 84
- Спецификация монтажного крепежа (M)
- 30
- Каталожное количество Liebherr n1 (n1)
- 14
Зубчатый венец
- Делительный диаметр зубчатого венца (d)
- 4 698 mm
- Модуль зубчатого венца (m)
- 18 mm
- Количество зубьев (z)
- 261
- Произведение смещения профиля x*m (x*m)
- 9 mm
- Каталожный размер зубчатого венца Liebherr k*m (k*m)
- -1,8 mm
- Ширина зубчатого венца (b)
- 125 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Liebherr RKD04500-036ZA15-900-000
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | RKD04500-036ZA15-900-000 |
| Сертифицировано для замены | Liebherr RKD04500-036ZA15-900-000 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Liebherr |
| Серия | Rkd 36 Za Серия |
| Исходная модель | RKD04500-036ZA15-900-000 |
| Система измерения | Метрическая |
| Конструкция подшипника | Комбинированный роликовый/шариковый подшипник |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Масса (Масса) | 3 173 kg |
| Общий наружный диаметр (Da) | 4 748 mm |
| Общий внутренний диаметр (Di) | 4 292 mm |
| Общая высота (H) | 175 mm |
| Каталожный размер Liebherr O (O) | 4 551 mm |
| Каталожный размер Liebherr U (U) | 4 455 mm |
| Каталожный размер Liebherr H1 (H1) | 125 mm |
| Каталожный размер Liebherr H2 (H2) | 159 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 4 599 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 4 358 mm |
| Количество монтажных отверстий La/Li (n) | 84 |
| Спецификация монтажного крепежа (M) | 30 |
| Каталожное количество Liebherr n1 (n1) | 14 |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d) | 4 698 mm |
| Модуль зубчатого венца (m) | 18 mm |
| Количество зубьев (z) | 261 |
| Произведение смещения профиля x*m (x*m) | 9 mm |
| Каталожный размер зубчатого венца Liebherr k*m (k*m) | -1,8 mm |
| Ширина зубчатого венца (b) | 125 mm |
| Допустимые нагрузки | |
| Стандартное усилие на зуб (Fz стандарт) | 195,6 kN |
| Максимальное усилие на зуб (Fz максимум) | 391,2 kN |
| Статическая грузоподъемность (Cstat) | 60 087 kN |
| Динамическая грузоподъемность (Cdyn) | 5 136 kN |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.
НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ

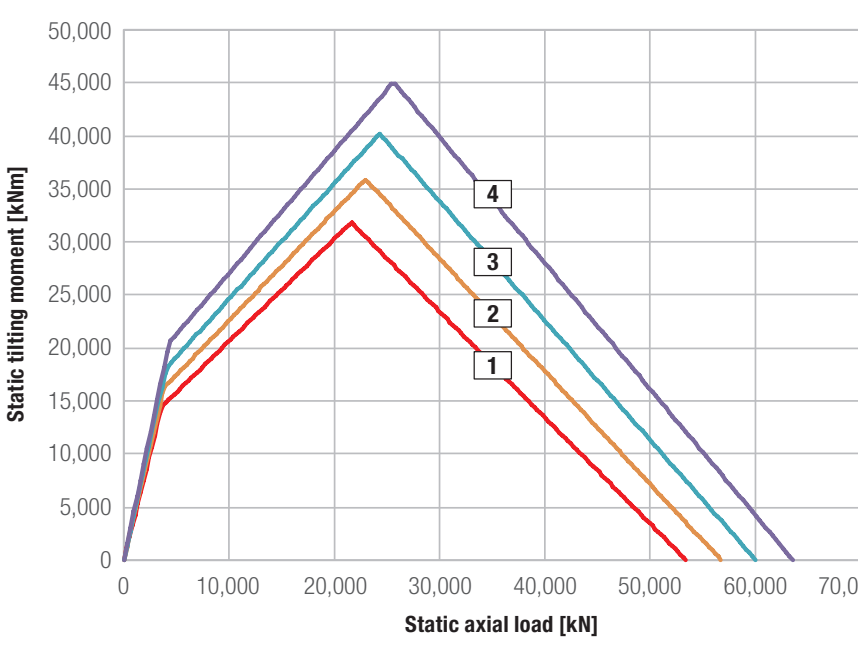

Диаграмма нагрузочной способности серии Rkd 36 Za
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для Liebherr RKD04500-036ZA15-900-000
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
