Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

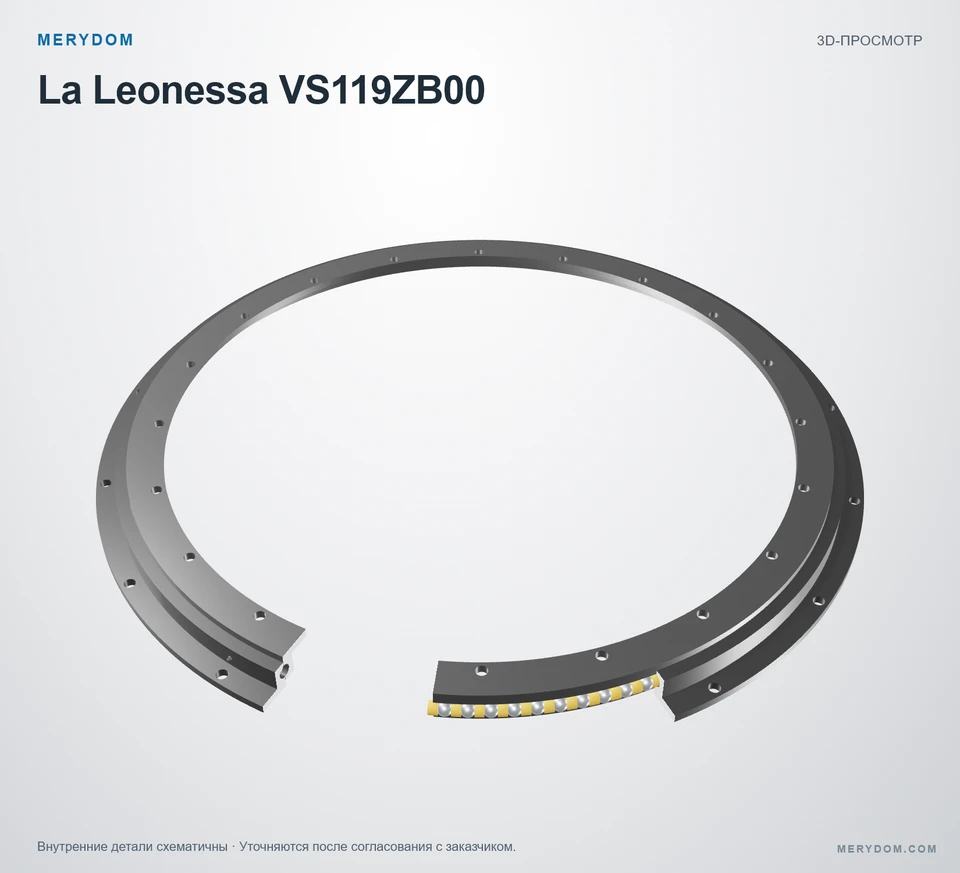

Аналог ОПУ для La Leonessa VS119ZB00
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с La Leonessa VS119ZB00. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: La Leonessa VS119ZB00. Серия: Z_UNGEARED. Конструкция подшипника: Flanged Four Point Contact Ball. Исполнение зубчатого венца: Без зубчатого венца.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
VS119ZB00
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с La Leonessa VS119ZB00.
- Overall OD (Do)
- 1.198,0 mm
- Overall ID (di)
- 984,0 mm
- Общая высота
- 56,0 mm
- Исполнение зубчатого венца
- Без зубчатого венца
- Монтажные отверстия
- 16 / 20 наружное / внутреннее
- Тип подшипника
- Flanged Four Point Contact Ball
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

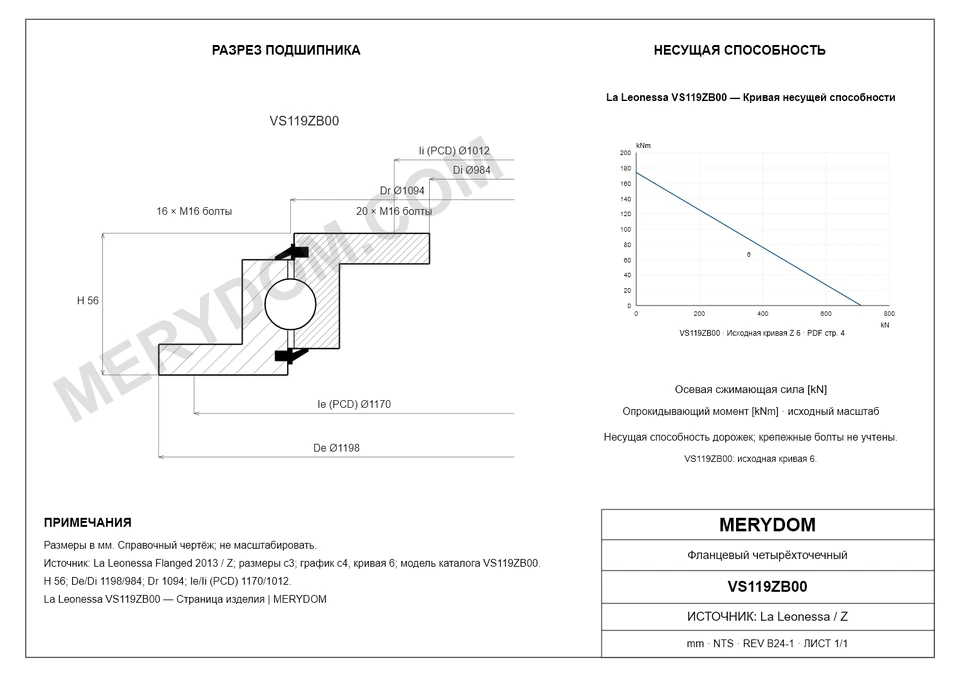

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Масса (P)
- 61 kg
- Общий наружный диаметр (De)
- 1 198 mm
- Общий внутренний диаметр (Di)
- 984 mm
- Общая высота (H)
- 56 mm
- Dim Dr (Dr)
- 1 094 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (Ie)
- 1 170 mm
- Количество монтажных отверстий наружного кольца (ne)
- 16
- Спецификация монтажных отверстий наружного кольца (Me)
- M16
- Окружность крепежных отверстий внутреннего кольца (Ii)
- 1 012 mm
- Количество монтажных отверстий внутреннего кольца (ni)
- 20
- Спецификация монтажных отверстий внутреннего кольца (Mi)
- M16
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ La Leonessa VS119ZB00
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | VS119ZB00 |
| Сертифицировано для замены | La Leonessa VS119ZB00 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | La Leonessa |
| Серия | Z_UNGEARED Серия |
| Исходная модель | VS119ZB00 |
| Система измерения | Метрическая |
| Конструкция подшипника | Flanged Four Point Contact Ball |
| Исполнение зубчатого венца | Без зубчатого венца |
| Размеры | |
| Масса (P) | 61 kg |
| Общий наружный диаметр (De) | 1 198 mm |
| Общий внутренний диаметр (Di) | 984 mm |
| Общая высота (H) | 56 mm |
| Dim Dr (Dr) | 1 094 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (Ie) | 1 170 mm |
| Количество монтажных отверстий наружного кольца (ne) | 16 |
| Спецификация монтажных отверстий наружного кольца (Me) | M16 |
| Окружность крепежных отверстий внутреннего кольца (Ii) | 1 012 mm |
| Количество монтажных отверстий внутреннего кольца (ni) | 20 |
| Спецификация монтажных отверстий внутреннего кольца (Mi) | M16 |
| Допустимые нагрузки | |
| Базовая статическая осевая грузоподъемность (C0a) | 710 kN |
| Static tilting moment rating (M0r) | 174 kNm |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

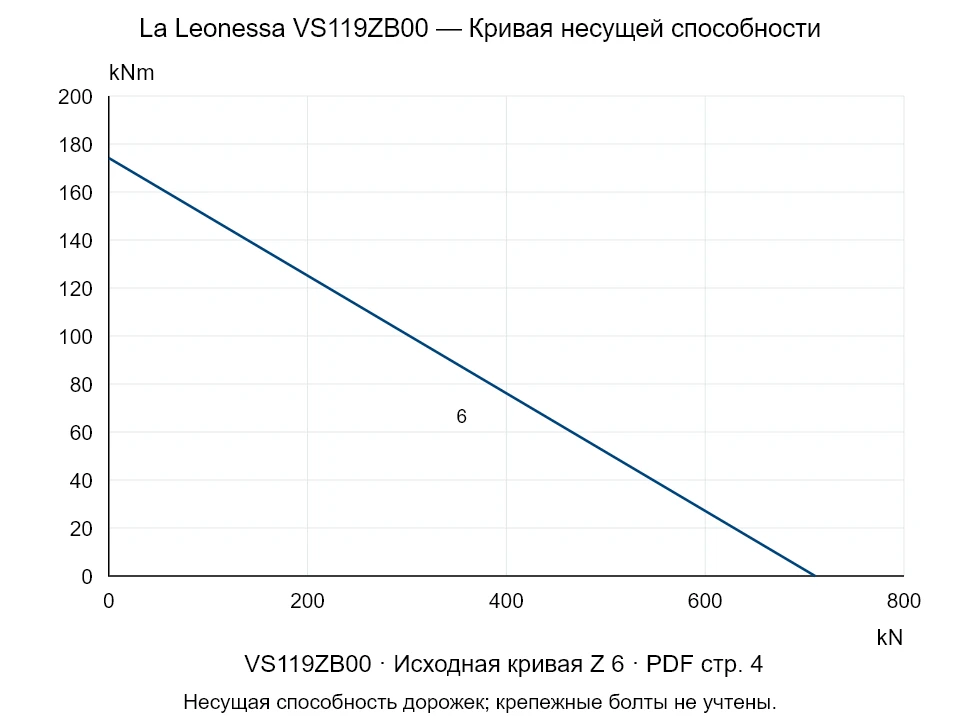

НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ
Диаграмма нагрузочной способности серии Z_UNGEARED
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для La Leonessa VS119ZB00
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
