Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

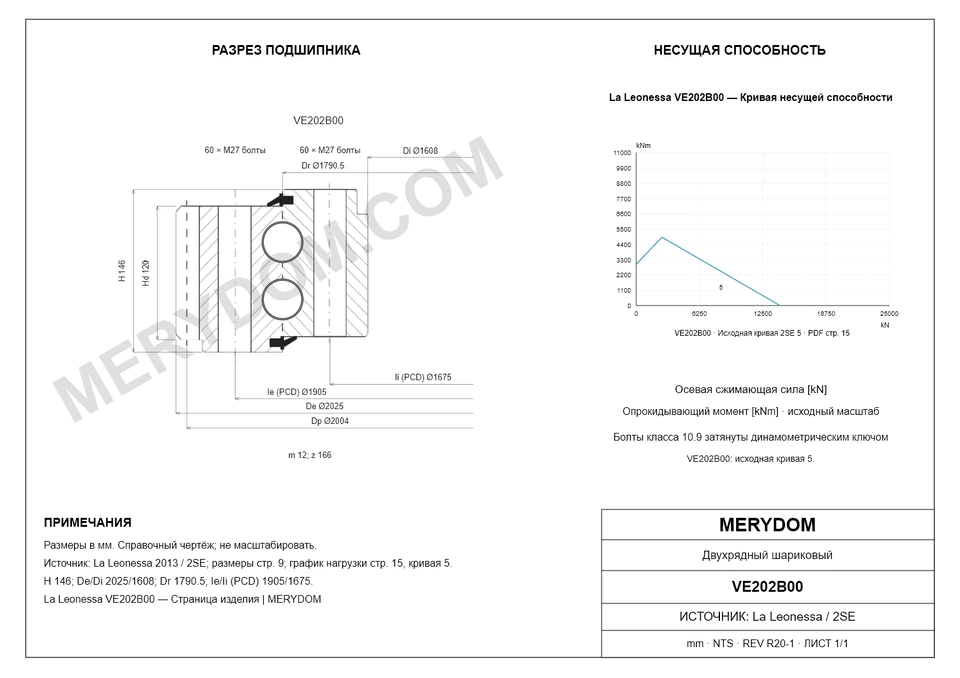

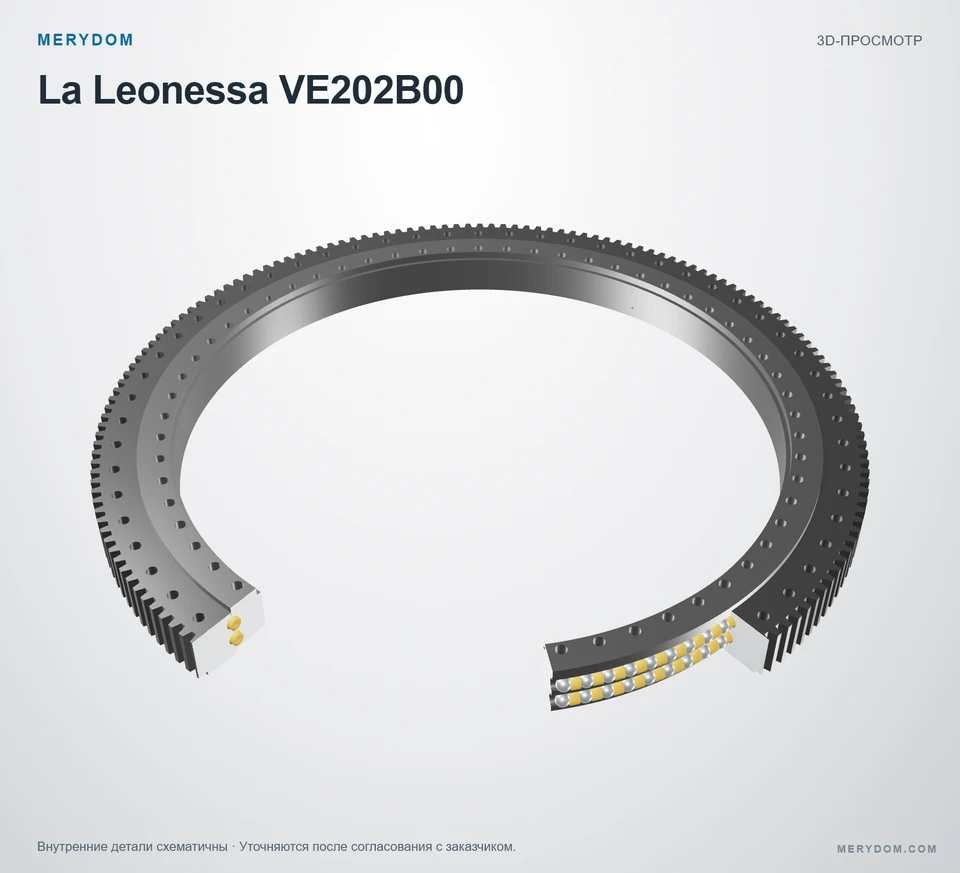

Аналог ОПУ для La Leonessa VE202B00
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с La Leonessa VE202B00. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: La Leonessa VE202B00. Серия: 2se. Конструкция подшипника: Двухрядный шариковый подшипник. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
VE202B00
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с La Leonessa VE202B00.
- Overall OD (Do)
- 2.025,0 mm
- Overall ID (di)
- 1.608,0 mm
- Общая высота
- 146,0 mm
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 60 / 60 наружное / внутреннее
- Тип подшипника
- Двухрядный шариковый подшипник
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Масса (P)
- 1 000 kg
- Общий наружный диаметр (De)
- 2 025 mm
- Общий внутренний диаметр (Di)
- 1 608 mm
- Общая высота (H)
- 146 mm
- Dim Dr (Dr)
- 1 790,5 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (Ie)
- 1 905 mm
- Количество монтажных отверстий наружного кольца (ne)
- 60
- Спецификация монтажных отверстий наружного кольца (Me)
- M27
- Окружность крепежных отверстий внутреннего кольца (Ii)
- 1 675 mm
- Количество монтажных отверстий внутреннего кольца (ni)
- 60
- Спецификация монтажных отверстий внутреннего кольца (Mi)
- M27
Зубчатый венец
- Модуль зубчатого венца (m)
- 12 mm
- Количество зубьев (z)
- 166
- Произведение смещения профиля x*m (xm)
- 6 mm
- Каталожный размер зубчатого венца Liebherr k*m (km)
- 1,5 mm
- Делительный диаметр зубчатого венца (Dp)
- 2 004 mm
- Зубчатый венец Tooth Height (Hd)
- 120 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ La Leonessa VE202B00
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | VE202B00 |
| Сертифицировано для замены | La Leonessa VE202B00 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | La Leonessa |
| Серия | 2se Серия |
| Исходная модель | VE202B00 |
| Система измерения | Метрическая |
| Конструкция подшипника | Двухрядный шариковый подшипник |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Масса (P) | 1 000 kg |
| Общий наружный диаметр (De) | 2 025 mm |
| Общий внутренний диаметр (Di) | 1 608 mm |
| Общая высота (H) | 146 mm |
| Dim Dr (Dr) | 1 790,5 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (Ie) | 1 905 mm |
| Количество монтажных отверстий наружного кольца (ne) | 60 |
| Спецификация монтажных отверстий наружного кольца (Me) | M27 |
| Окружность крепежных отверстий внутреннего кольца (Ii) | 1 675 mm |
| Количество монтажных отверстий внутреннего кольца (ni) | 60 |
| Спецификация монтажных отверстий внутреннего кольца (Mi) | M27 |
| Зубчатый венец | |
| Модуль зубчатого венца (m) | 12 mm |
| Количество зубьев (z) | 166 |
| Произведение смещения профиля x*m (xm) | 6 mm |
| Каталожный размер зубчатого венца Liebherr k*m (km) | 1,5 mm |
| Делительный диаметр зубчатого венца (Dp) | 2 004 mm |
| Зубчатый венец Tooth Height (Hd) | 120 mm |
| Допустимые нагрузки | |
| Базовая статическая осевая грузоподъемность (C0a) | 14 160 kN |
| Static tilting moment rating (M0r) | 5 988 kNm |
| Нормальное усилие на зуб (Fnom) | 168 kN |
| Максимальное усилие на зуб (Fmax) | 336 kN |
| Прочие данные | |
| Pattern (Schema) | B |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.
НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ

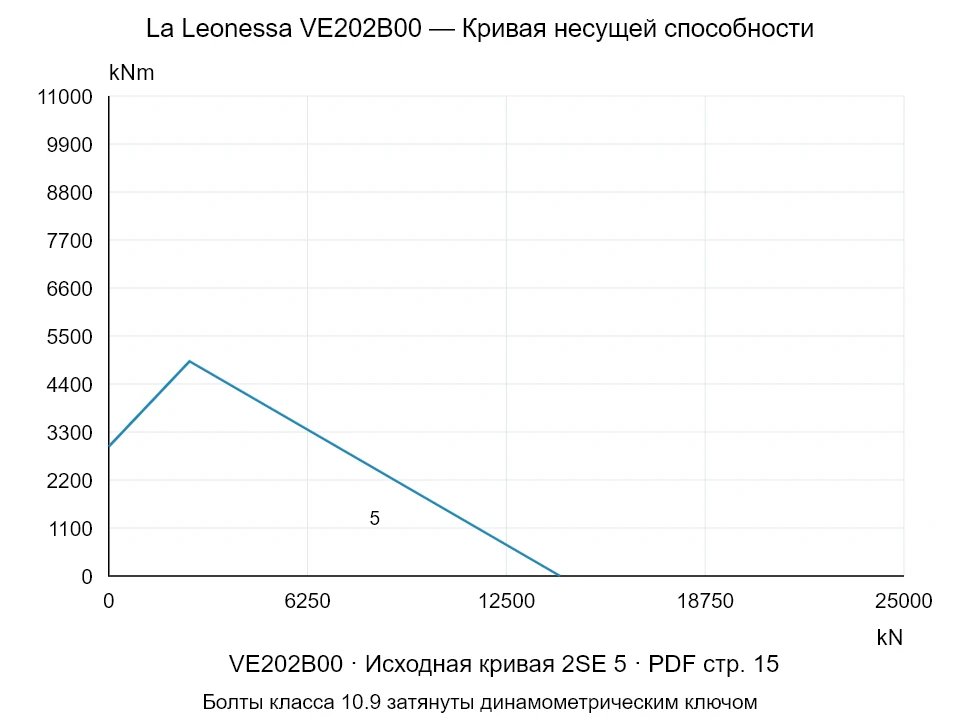

Диаграмма нагрузочной способности серии 2se
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для La Leonessa VE202B00
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
