MERYDOM KH-166E
Сертифицировано заводом MERYDOM как взаимозаменяемое с Kaydon KH-166E. Изделие MERYDOM использует то же обозначение модели для прямого перекрестного поиска.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
KH-166E

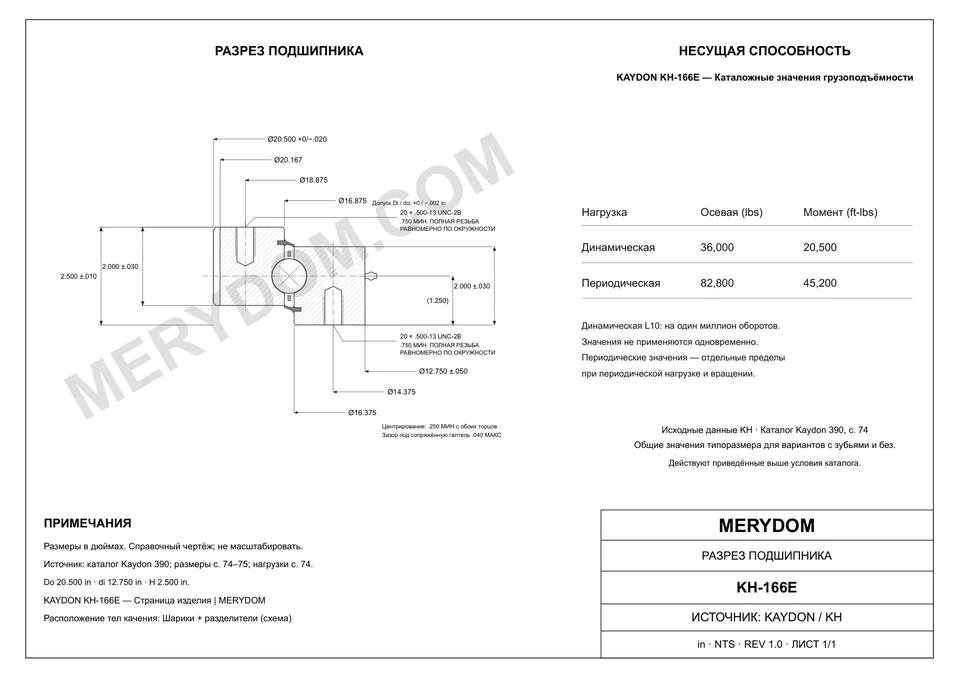

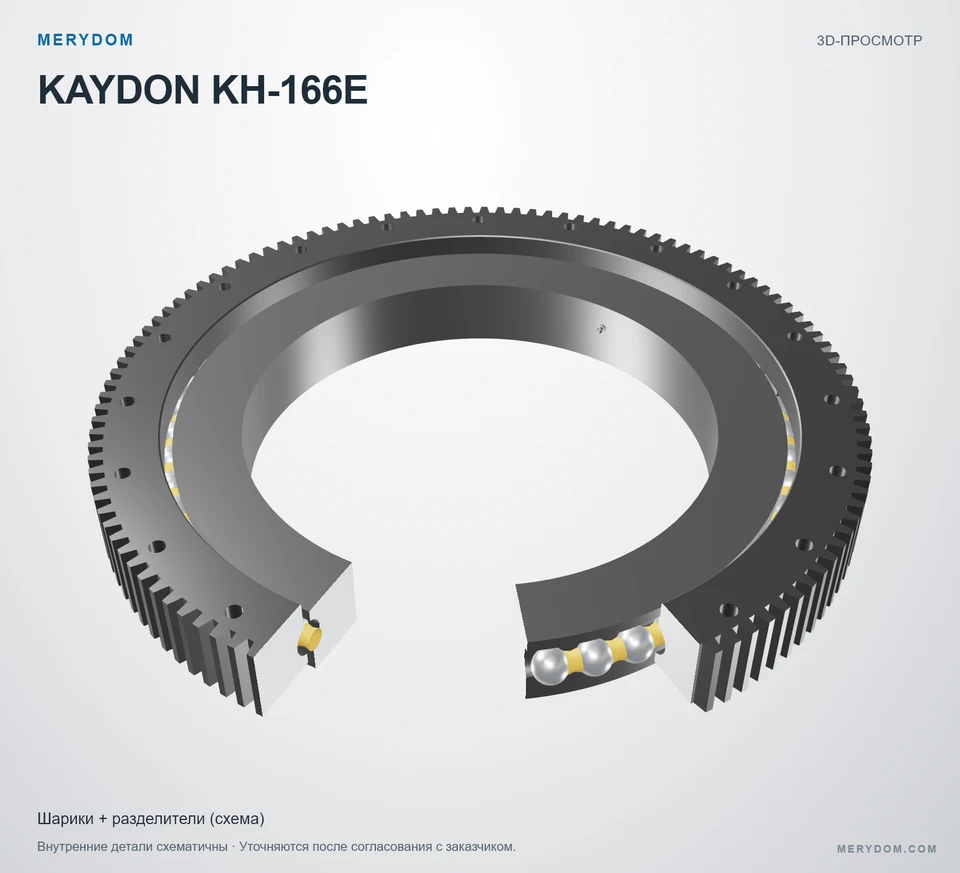

Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon KH-166E.
Проверено MERYDOMИнженерная проверка · Ред. 1.0- Overall OD (Do)
- 20.500 in
- Overall ID (di)
- 12.750 in
- Общая высота
- 2.500 in
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 20 / 20 наружное / внутреннее
- Тип подшипника
- Преднатяжной четырехточечный шариковый контакт
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено заводом MERYDOM · Ред. 1.0Характеристики изделия
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | KH-166E |
| Сертифицировано для замены | Kaydon KH-166E |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Ревизия утвержденного чертежа | 1.0 |
| Проверил | Инженерный отдел MERYDOM |
| Дата сертификации | 2026-08-15 |
| Материалы | |
| Варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Варианты материала сепараторов | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | KH Серия |
| Исходная модель | KH-166E |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Преднатяжной четырехточечный шариковый контакт |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 20.500 in520.7 mm |
| Общий внутренний диаметр (di) | 12.750 in323.85 mm |
| Общая высота (H) | 2.500 in63.5 mm |
| Внутренний диаметр наружного кольца (Di) | 16.875 in428.625 mm |
| Наружный диаметр внутреннего кольца (do) | 16.375 in415.925 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 18.875 in479.425 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 14.375 in365.125 mm |
| Делительный диаметр зубчатого венца (D2) | 20.167 in512.242 mm |
| Assembly weight (G) | 100 lb45.359 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 5570 lbf24,776.594 N |
| Допустимый опрокидывающий момент (Crm) | 20500 in20,500 |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 20 отверстий · 0.500-13 UNC-2B; 0.750 min full thread |
| Отверстия под болты внутреннего кольца (ni) | 20 отверстий · 0.500-13 UNC-2B; 0.750 min full thread |
| Зубчатый венец | |
| Система шага | DP |
| Диаметральный питч (Pd) | 6.00000000 DP |
| Эквивалентный модуль (m) | 4.233 mm |
| Число зубьев (z2) | 121 |
Уровень 3 · Проверено инженерным отделом MERYDOMСертифицировано 2026-08-15; проверил: Инженерный отдел MERYDOM.
ХАРАКТЕРИСТИКИ ДЕФОРМАЦИИ СЕРИИ
Диаграмма деформации серии KH
Используйте обозначение модели в легенде каталога для проверки опубликованных справочных данных по осевой, радиальной и угловой деформации.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Сертифицированная заводом конструкция аналога
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Варианты сепараторов из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом MERYDOM Engineering
- Редакция утвержденного чертежа по умолчанию: 1.0
- Дата сертификации связана с записью импорта данных
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
ПОДДЕРЖКА ПО АНАЛОГАМ MERYDOM
Запросить цену и срок поставкиГотовы запросить цену, срок поставки и подтверждение применения?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model KH-166E.
