Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

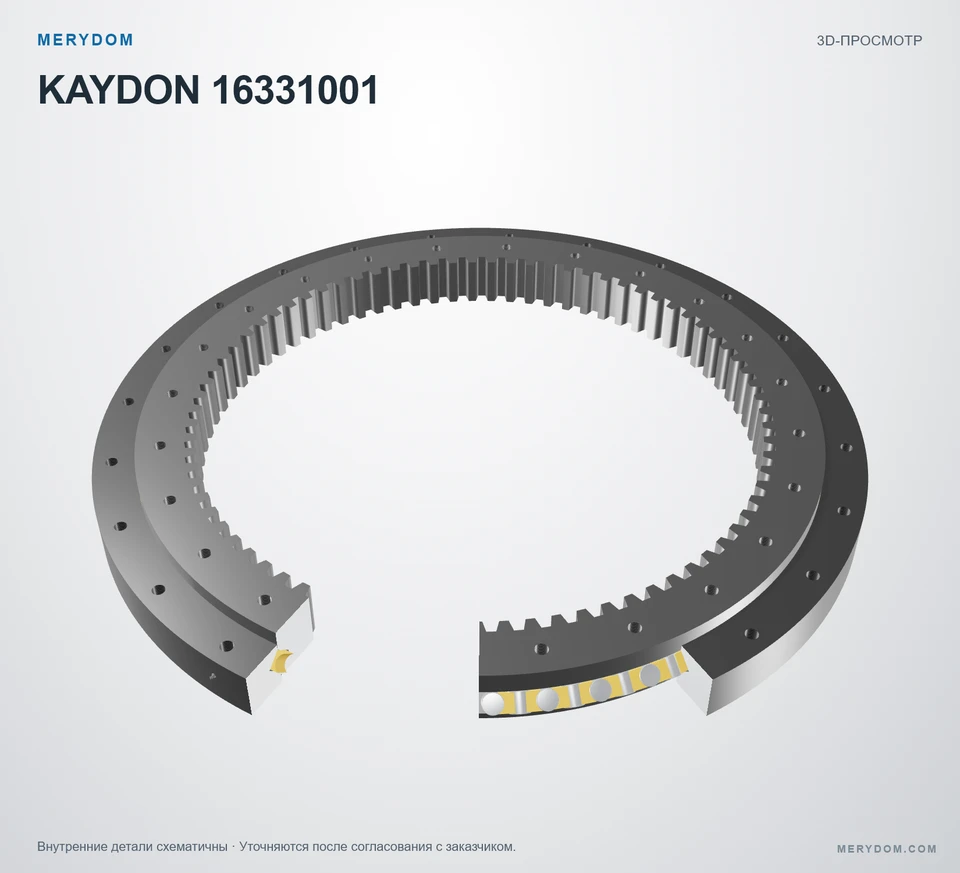

Аналог ОПУ для Kaydon 16331001
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16331001. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Kaydon 16331001. Серия: Xr. Конструкция подшипника: Перекрестные ролики. Исполнение зубчатого венца: Внутреннее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
16331001
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16331001.
- Overall OD (Do)
- 41.970 in
- Overall ID (di)
- 30.828 in
- Общая высота
- 3.350 in
- Исполнение зубчатого венца
- Внутреннее зацепление
- Монтажные отверстия
- 24 / 24 наружное / внутреннее
- Тип подшипника
- Перекрестные ролики
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

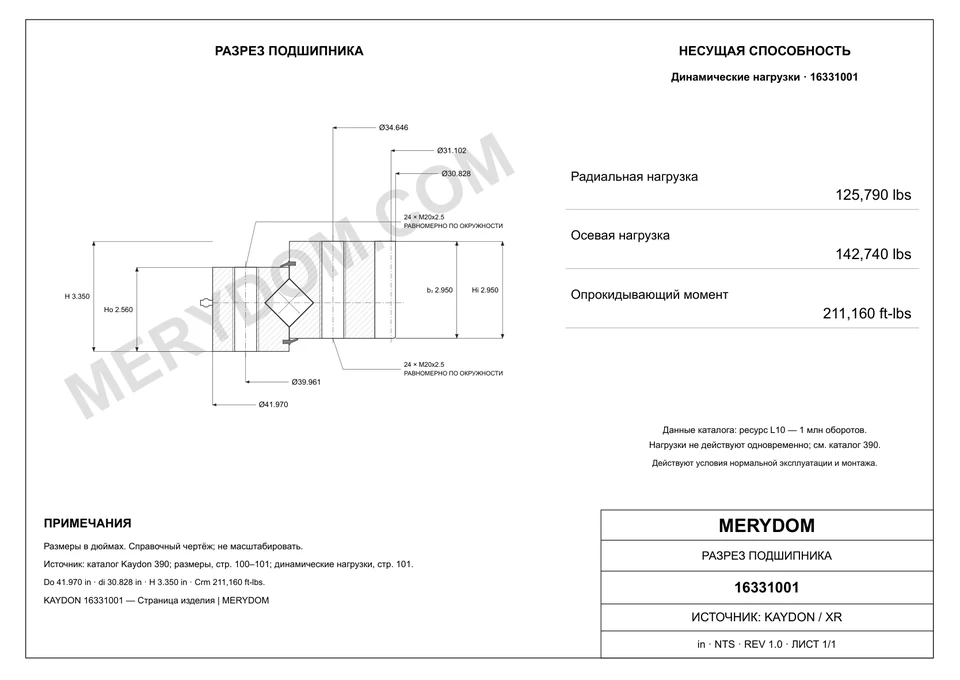

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 41.970 inпримерно 1 066 mm
- Общий внутренний диаметр (di)
- 30.828 inпримерно 783,03 mm
- Наружный диаметр корпуса наружного кольца (Dr)
- 41.929 inпримерно 1 065 mm
- Общая высота (H)
- 3.350 inпримерно 85,1 mm
- Масса в сборе (G)
- 400 lbпримерно 181,437 kg
- Высота внутреннего кольца (Hi)
- 2.950 inпримерно 74,9 mm
- Высота наружного кольца (Ho)
- 2.560 inпримерно 65 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 39.961 inпримерно 1 015,01 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 34.646 inпримерно 880,01 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (D2)
- 31.102 inпримерно 789,99 mm
- Количество зубьев (z2)
- 79
- Catalogue gear face width (b2)
- 2.950 inпримерно 74,9 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon 16331001
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16331001 |
| Сертифицировано для замены | Kaydon 16331001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Xr Серия |
| Исходная модель | 16331001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Перекрестные ролики |
| Исполнение зубчатого венца | Внутреннее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 41.970 inпримерно 1 066 mm |
| Общий внутренний диаметр (di) | 30.828 inпримерно 783,03 mm |
| Общая высота (H) | 3.350 inпримерно 85,1 mm |
| Высота внутреннего кольца (Hi) | 2.950 inпримерно 74,9 mm |
| Высота наружного кольца (Ho) | 2.560 inпримерно 65 mm |
| Наружный диаметр корпуса наружного кольца (Dr) | 41.929 inпримерно 1 065 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 39.961 inпримерно 1 015,01 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 34.646 inпримерно 880,01 mm |
| Делительный диаметр зубчатого венца (D2) | 31.102 inпримерно 789,99 mm |
| Масса в сборе (G) | 400 lbпримерно 181,437 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 22820 lbfпримерно 101,51 kN |
| Динамическая радиальная грузоподъемность · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 125790.0000000000 lbfпримерно 559,54 kN |
| Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 142740.0000000000 lbfпримерно 634,94 kN |
| Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 211160.0000000000 ft·lbfпримерно 286,29 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 24 отверстий · M20x2.5 |
| Отверстия под болты внутреннего кольца (ni) | 24 отверстий · M20x2.5 |
| Зубчатый венец | |
| Система шага | MODULE |
| Source module (m) | Модуль 10 (источник (10)) |
| Число зубьев (z2) | 79 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для Kaydon 16331001
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
