Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

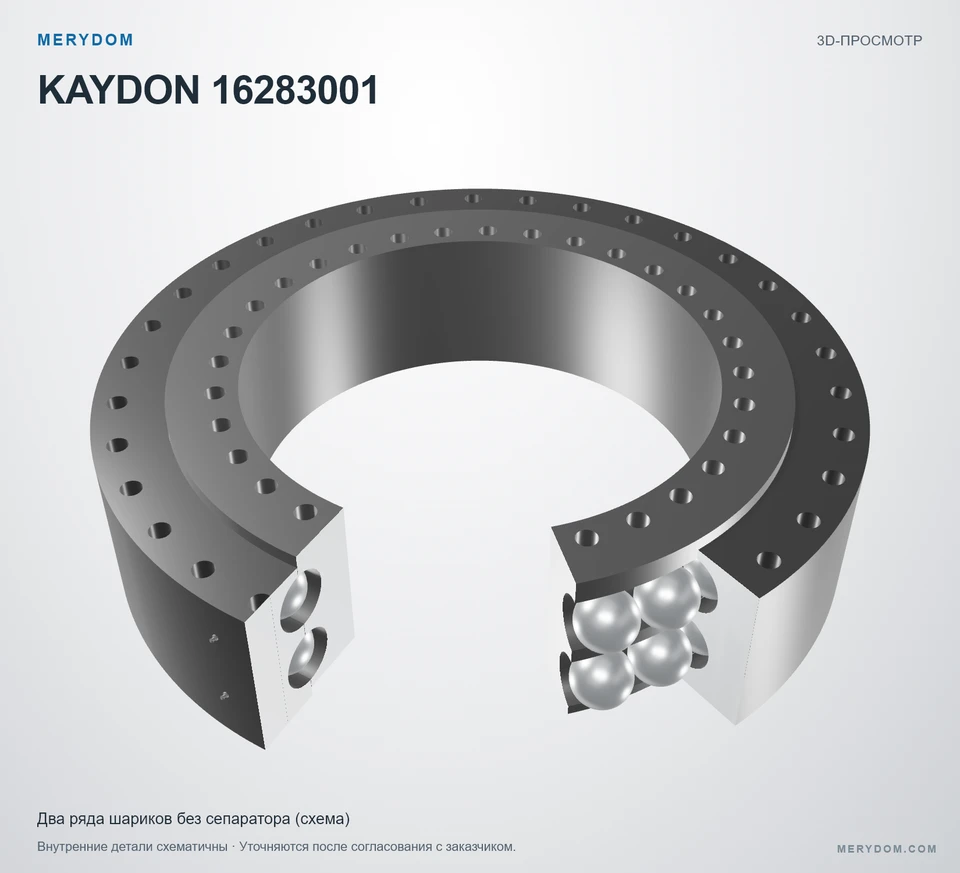

Аналог ОПУ для Kaydon 16283001
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16283001. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Kaydon 16283001. Серия: Dt. Конструкция подшипника: Восьмиточечный шариковый контакт. Исполнение зубчатого венца: Без зубчатого венца.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
16283001
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16283001.
- Overall OD (Do)
- 29.750 in
- Overall ID (di)
- 18.620 in
- Общая высота
- 7.000 in
- Исполнение зубчатого венца
- Без зубчатого венца
- Монтажные отверстия
- 34 / 32 наружное / внутреннее
- Тип подшипника
- Восьмиточечный шариковый контакт
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

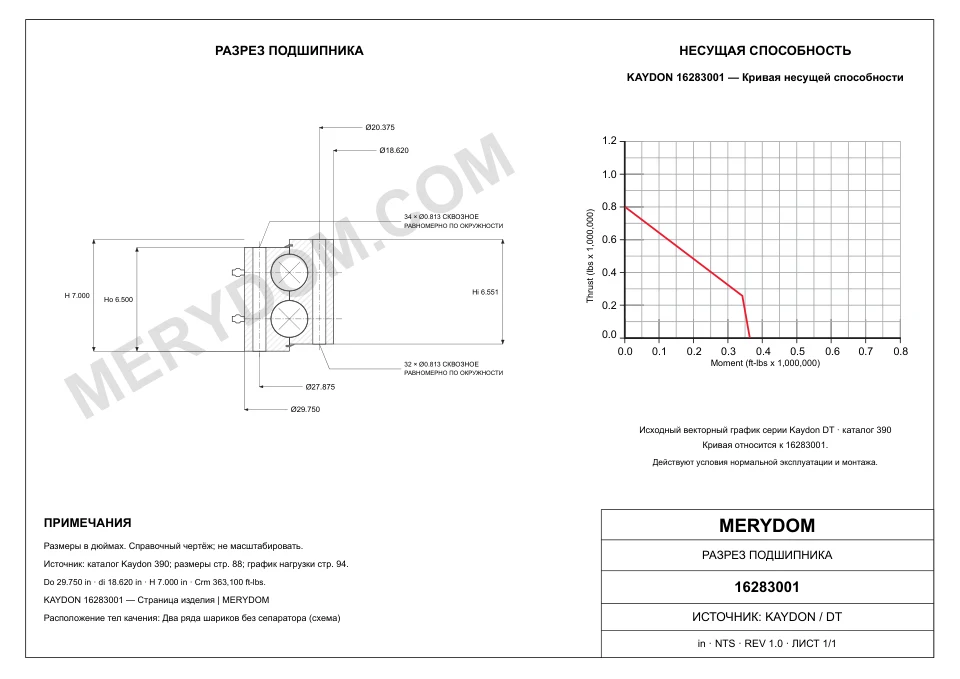

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 29.750 inпримерно 755,7 mm
- Общий внутренний диаметр (di)
- 18.620 inпримерно 472,9 mm
- Общая высота (H)
- 7.000 inпримерно 178 mm
- Масса в сборе (G)
- 645 lbпримерно 292,567 kg
- Высота внутреннего кольца (Hi)
- 6.551 inпримерно 166,4 mm
- Высота наружного кольца (Ho)
- 6.500 inпримерно 165 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 27.875 inпримерно 708,03 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 20.375 inпримерно 517,53 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon 16283001
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16283001 |
| Сертифицировано для замены | Kaydon 16283001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Dt Серия |
| Исходная модель | 16283001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Восьмиточечный шариковый контакт |
| Исполнение зубчатого венца | Без зубчатого венца |
| Размеры | |
| Общий наружный диаметр (Do) | 29.750 inпримерно 755,7 mm |
| Общий внутренний диаметр (di) | 18.620 inпримерно 472,9 mm |
| Общая высота (H) | 7.000 inпримерно 178 mm |
| Высота внутреннего кольца (Hi) | 6.551 inпримерно 166,4 mm |
| Высота наружного кольца (Ho) | 6.500 inпримерно 165 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 27.875 inпримерно 708,03 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 20.375 inпримерно 517,53 mm |
| Масса в сборе (G) | 645 lbпримерно 292,567 kg |
| Допустимые нагрузки | |
| Допустимый опрокидывающий момент (Crm) | 363100 ft·lbfпримерно 492,3 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 34 отверстий · 0.813 |
| Отверстия под болты внутреннего кольца (ni) | 32 отверстий · 0.813 |
| Зубчатый венец | |
| Встроенный зубчатый венец | Не применимо |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

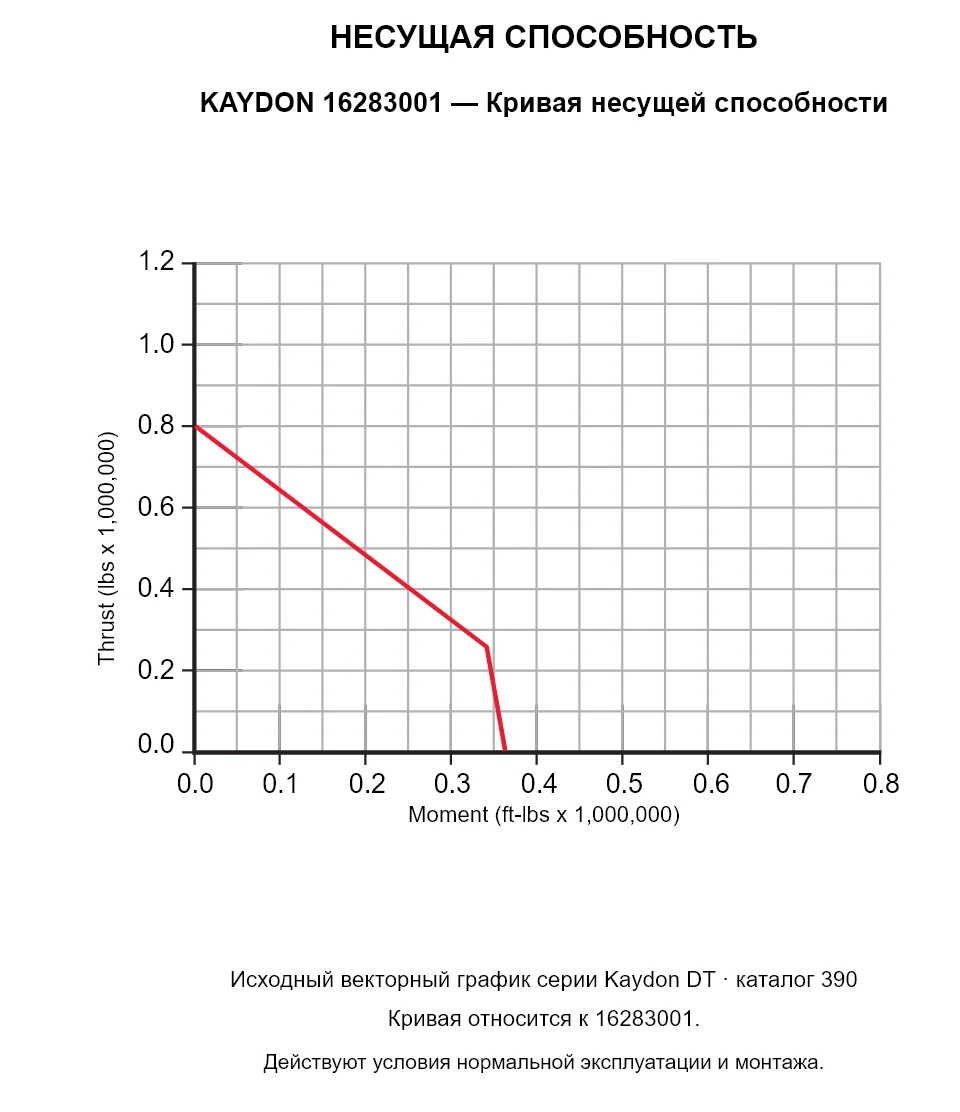

KAYDON 16283001 — Кривая несущей способности
KAYDON 16283001 — Кривая несущей способности
KAYDON 16283001 — Кривая несущей способности. Действуют условия нормальной эксплуатации и монтажа.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для Kaydon 16283001
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
