Аналог ОПУ для Kaydon 16274001
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16274001. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Kaydon 16274001. Серия: Dt. Конструкция подшипника: Восьмиточечный шариковый контакт. Исполнение зубчатого венца: Внутреннее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода

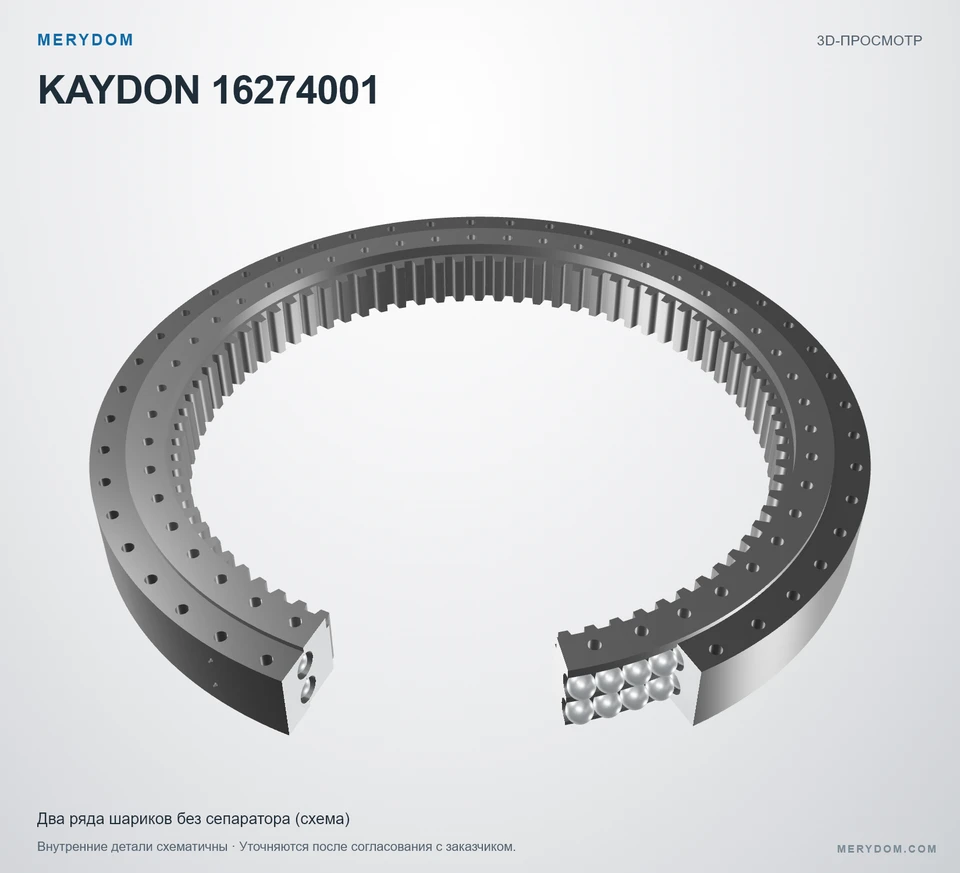

16274001
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16274001.
- Overall OD (Do)
- 56.693 in
- Overall ID (di)
- 43.661 in
- Общая высота
- 5.472 in
- Исполнение зубчатого венца
- Внутреннее зацепление
- Монтажные отверстия
- 48 / 48 наружное / внутреннее
- Тип подшипника
- Восьмиточечный шариковый контакт
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 56.693 inпримерно 1 440 mm
- Общий внутренний диаметр (di)
- 43.661 inпримерно 1 108,99 mm
- Внутренний диаметр корпуса внутреннего кольца (dr)
- 46.142 inпримерно 1 172,01 mm
- Общая высота (H)
- 5.472 inпримерно 138,99 mm
- Масса в сборе (G)
- 1200 lbпримерно 544,311 kg
- Высота внутреннего кольца (Hi)
- 5.118 inпримерно 130 mm
- Высота наружного кольца (Ho)
- 5.118 inпримерно 130 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 54.724 inпримерно 1 389,99 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 48.425 inпримерно 1 230 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (D2)
- 44.094 inпримерно 1 119,99 mm
- Количество зубьев (z2)
- 80
- Catalogue gear face width (b2)
- 4.134 inпримерно 105 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon 16274001
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16274001 |
| Сертифицировано для замены | Kaydon 16274001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Dt Серия |
| Исходная модель | 16274001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Восьмиточечный шариковый контакт |
| Исполнение зубчатого венца | Внутреннее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 56.693 inпримерно 1 440 mm |
| Общий внутренний диаметр (di) | 43.661 inпримерно 1 108,99 mm |
| Общая высота (H) | 5.472 inпримерно 138,99 mm |
| Высота внутреннего кольца (Hi) | 5.118 inпримерно 130 mm |
| Высота наружного кольца (Ho) | 5.118 inпримерно 130 mm |
| Внутренний диаметр корпуса внутреннего кольца (dr) | 46.142 inпримерно 1 172,01 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 54.724 inпримерно 1 389,99 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 48.425 inпримерно 1 230 mm |
| Делительный диаметр зубчатого венца (D2) | 44.094 inпримерно 1 119,99 mm |
| Масса в сборе (G) | 1200 lbпримерно 544,311 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 48640 lbfпримерно 216,36 kN |
| Допустимый опрокидывающий момент (Crm) | 1225400 ft·lbfпримерно 1 661,42 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 48 отверстий · 0.866 |
| Отверстия под болты внутреннего кольца (ni) | 48 отверстий · 0.866 |
| Зубчатый венец | |
| Система шага | MODULE |
| Source module (m) | Модуль 14 (источник (14)) |
| Число зубьев (z2) | 80 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

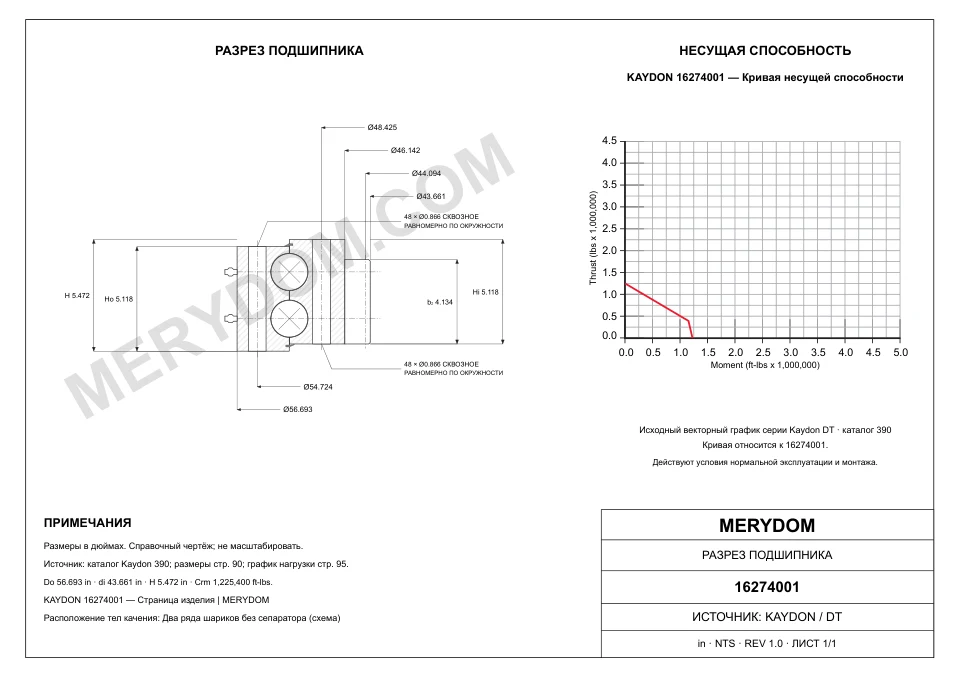

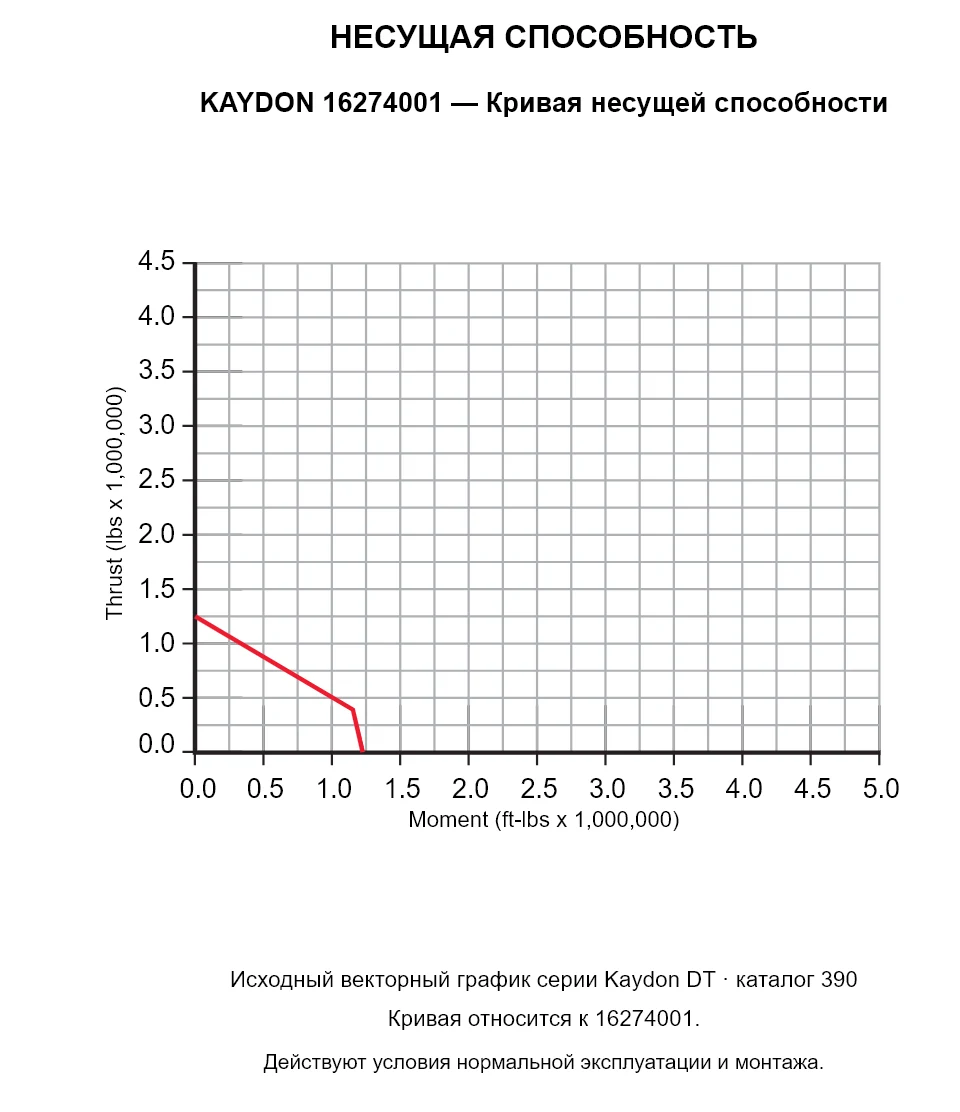

KAYDON 16274001 — Кривая несущей способности
KAYDON 16274001 — Кривая несущей способности
KAYDON 16274001 — Кривая несущей способности. Действуют условия нормальной эксплуатации и монтажа.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
