Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
MERYDOM 16266001
Сертифицировано заводом MERYDOM как взаимозаменяемое с Kaydon 16266001. Изделие MERYDOM использует то же обозначение модели для прямого перекрестного поиска.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
16266001
Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16266001.
Проверено MERYDOMИнженерная проверка · Ред. 1.0- Overall OD (Do)
- 68.800 in
- Overall ID (di)
- 51.250 in
- Общая высота
- 7.375 in
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 36 / 42 наружное / внутреннее
- Тип подшипника
- Восьмиточечный шариковый контакт
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено заводом MERYDOM · Ред. 1.0Характеристики изделия
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16266001 |
| Сертифицировано для замены | Kaydon 16266001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Ревизия утвержденного чертежа | 1.0 |
| Проверил | Инженерный отдел MERYDOM |
| Дата сертификации | 2026-08-15 |
| Материалы | |
| Варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Варианты материала сепараторов | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | DT Серия |
| Исходная модель | 16266001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Восьмиточечный шариковый контакт |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 68.800 in1,747.52 mm |
| Общий внутренний диаметр (di) | 51.250 in1,301.75 mm |
| Общая высота (H) | 7.375 in187.325 mm |
| Наружный диаметр корпуса наружного кольца (Dr) | 68.800 in1,747.52 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 64.250 in1,631.95 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 55.000 in1,397 mm |
| Делительный диаметр зубчатого венца (D2) | 68.000 in1,727.2 mm |
| Assembly weight (G) | 2850 lb1,292.738 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 36480 lbf162,271.125 N |
| Допустимый опрокидывающий момент (Crm) | 3470900 in3,470,900 |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 36 отверстий · 1.438 |
| Отверстия под болты внутреннего кольца (ni) | 42 отверстий · 1.438 |
| Зубчатый венец | |
| Система шага | DP |
| Диаметральный питч (Pd) | 2.00000000 DP |
| Эквивалентный модуль (m) | 12.7 mm |
| Число зубьев (z2) | 136 |
Уровень 3 · Проверено инженерным отделом MERYDOMСертифицировано 2026-08-15; проверил: Инженерный отдел MERYDOM.
НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ

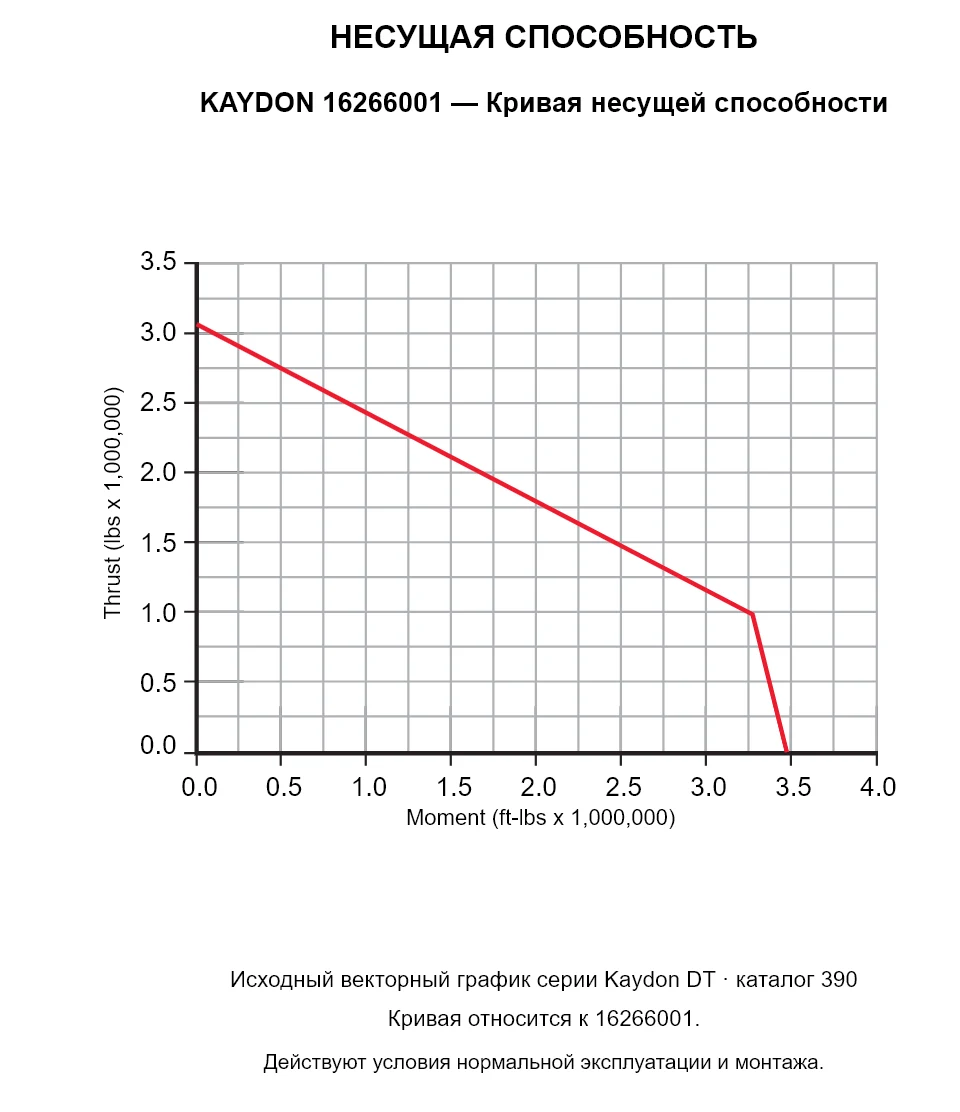

Диаграмма нагрузочной способности серии DT
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Сертифицированная заводом конструкция аналога
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Варианты сепараторов из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом MERYDOM Engineering
- Редакция утвержденного чертежа по умолчанию: 1.0
- Дата сертификации связана с записью импорта данных
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
