Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
MERYDOM XU 160405
Проверено по уровню 3Сертифицировано заводом MERYDOM как взаимозаменяемое с INA XU 160405. Изделие MERYDOM использует то же обозначение модели для прямого перекрестного поиска.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
XU 160405

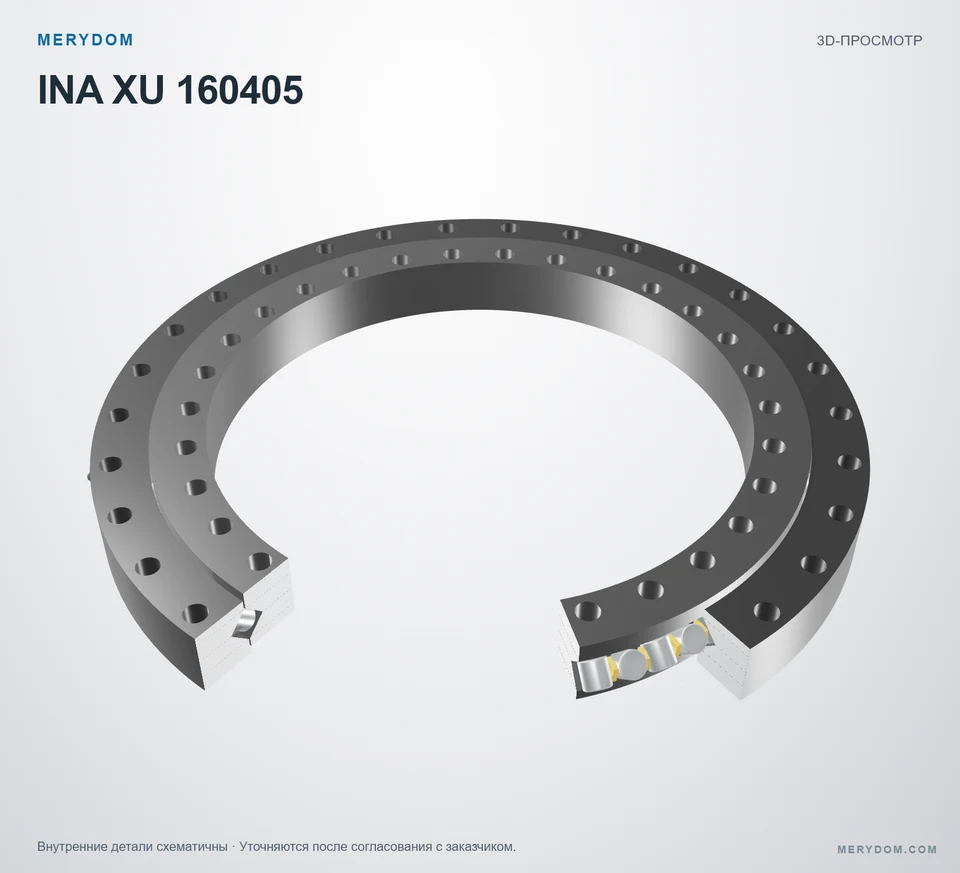

Проверено MERYDOMИнженерная проверка · Ред. Rev 1.0Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA XU 160405.
- Overall OD (Do)
- 474 mm
- Overall ID (di)
- 336 mm
- Общая высота
- 46 mm
- Исполнение зубчатого венца
- Без зубчатого венца
- Монтажные отверстия
- 30 / 30 наружное / внутреннее
- Тип подшипника
- Перекрестные ролики
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

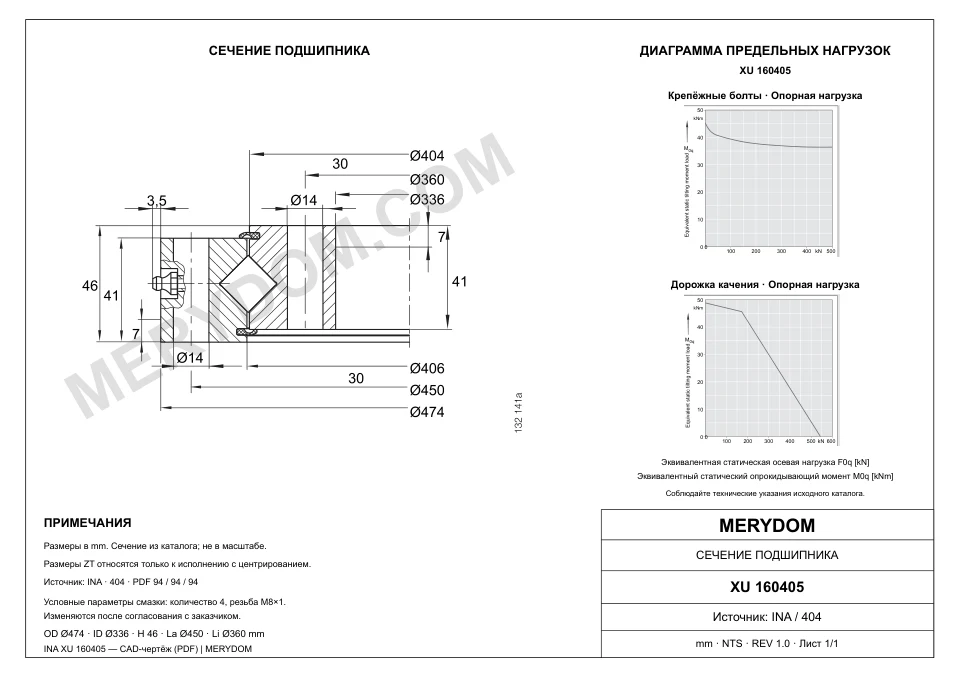

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Mass (Mass)
- 25 kg
- Общий наружный диаметр (Da)
- 474 mm
- Outside centring diameter (DaZT)
- 472 mm
- Общий внутренний диаметр (di)
- 336 mm
- Inside centring diameter (diZT)
- 338 mm
- Catalog diameter Di (Di)
- 406 mm
- Catalog diameter da (da)
- 404 mm
- Общая высота (H)
- 46 mm
- Inner height (h)
- 41 mm
- Outer centring length (T)
- 7 mm
- Inner centring length (t)
- 7 mm
- Maximum dimension u (u)
- 3,5 mm3.5 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 450 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 360 mm
- Количество монтажных отверстий наружного кольца (na)
- 30
- Количество монтажных отверстий внутреннего кольца (ni)
- 30
- Общий диаметр монтажных отверстий (dB)
- 14 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено заводом MERYDOM · Ред. Rev 1.0Характеристики изделия
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | XU 160405 |
| Сертифицировано для замены | INA XU 160405 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Ревизия утвержденного чертежа | Rev 1.0 |
| Проверил | Инженерный отдел MERYDOM |
| Дата сертификации | 2026-08-17 |
| Материалы | |
| Варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Варианты материала сепараторов | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | INA |
| Серия | XU Серия |
| Исходная модель | XU 160405 |
| Система измерения | Метрическая |
| Конструкция подшипника | Перекрестные ролики |
| Исполнение зубчатого венца | Без зубчатого венца |
| Размеры | |
| Mass (Mass) | 25 kg |
| Общий наружный диаметр (Da) | 474 mm |
| Outside centring diameter (DaZT) | 472 mm |
| Общий внутренний диаметр (di) | 336 mm |
| Inside centring diameter (diZT) | 338 mm |
| Catalog diameter Di (Di) | 406 mm |
| Catalog diameter da (da) | 404 mm |
| Общая высота (H) | 46 mm |
| Inner height (h) | 41 mm |
| Outer centring length (T) | 7 mm |
| Inner centring length (t) | 7 mm |
| Maximum dimension u (u) | 3,5 mm3.5 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 450 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 360 mm |
| Количество монтажных отверстий наружного кольца (na) | 30 |
| Количество монтажных отверстий внутреннего кольца (ni) | 30 |
| Общий диаметр монтажных отверстий (dB) | 14 mm |
| Допустимые нагрузки | |
| Basic dynamic radial load rating (Cr) | 172 kN |
| Basic static radial load rating (C0r) | 270 kN |
| Preload (Preload) | 0 incl. 0,02 mm |
| Maximum permissible radial load (Fr perm) | 123,9 kN123.9 kN |
| Basic dynamic axial load rating (Ca) | 270 kN |
| Basic static axial load rating (C0a) | 550 kN |
| Radial clearance (Radial clearance) | Clearance-free mm |
| Axial tilting clearance (Axial tilting clearance) | Clearance-free mm |
Уровень 3 · Проверено инженерным отделом MERYDOMСертифицировано 2026-08-17; проверил: Инженерный отдел MERYDOM.

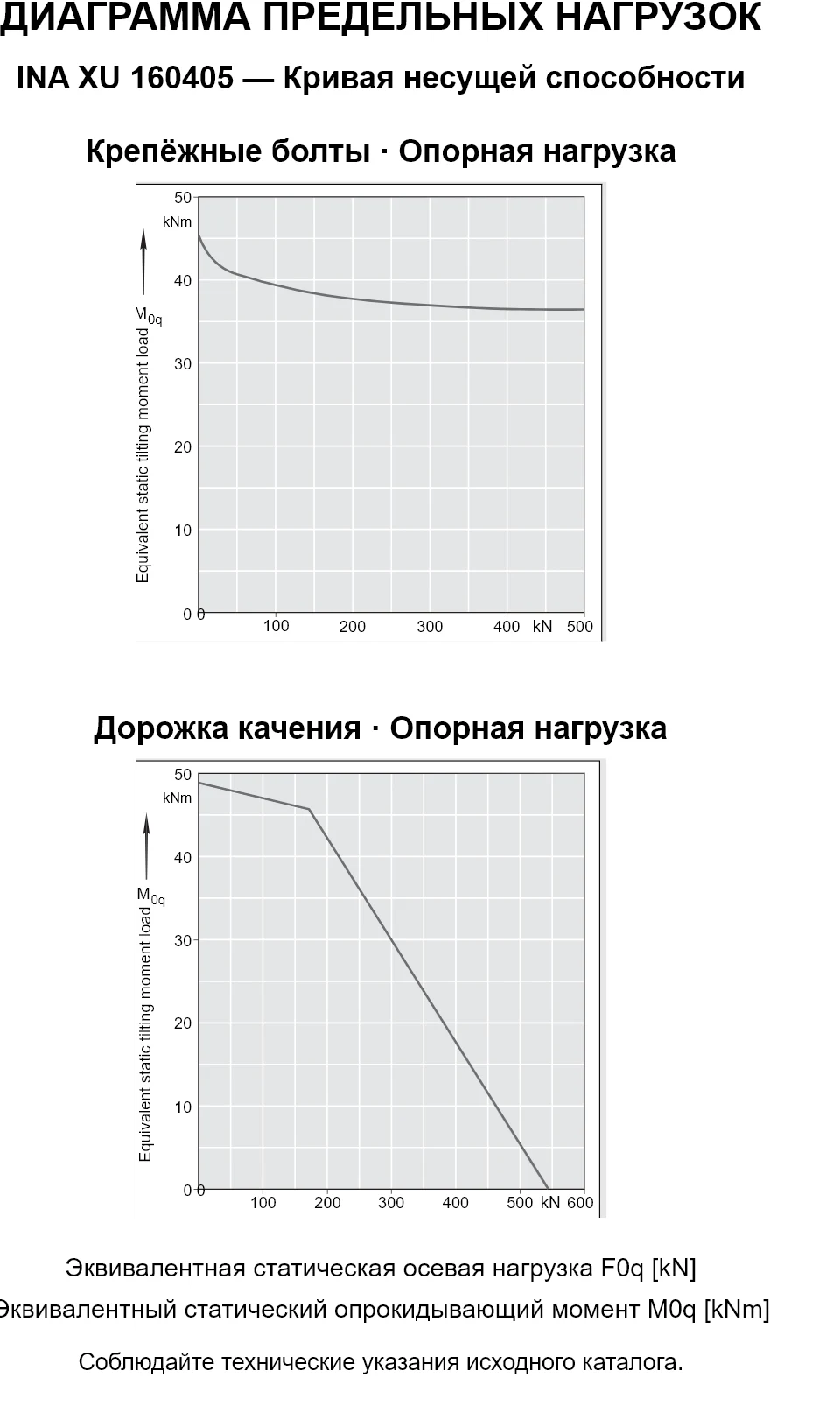

НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ
Диаграмма нагрузочной способности серии XU
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Сертифицированная заводом конструкция аналога
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Варианты сепараторов из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом MERYDOM Engineering
- Редакция утвержденного чертежа по умолчанию: 1.0
- Дата сертификации связана с записью импорта данных
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
ПОДДЕРЖКА ПО АНАЛОГАМ MERYDOM
Запросить цену и срок поставкиГотовы запросить цену, срок поставки и подтверждение применения?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model XU 160405.
