Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
MERYDOM XSU 140644
Проверено по уровню 3Сертифицировано заводом MERYDOM как взаимозаменяемое с INA XSU 140644. Изделие MERYDOM использует то же обозначение модели для прямого перекрестного поиска.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
XSU 140644
Проверено MERYDOMИнженерная проверка · Ред. Rev 1.0Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA XSU 140644.
- Overall OD (Do)
- 714 mm
- Overall ID (di)
- 574 mm
- Общая высота
- Не опубликовано
- Исполнение зубчатого венца
- Без зубчатого венца
- Монтажные отверстия
- 36 / 36 наружное / внутреннее
- Тип подшипника
- Перекрестные ролики
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Mass (Mass)
- 44 kg
- Общий наружный диаметр (Da)
- 714 mm
- Общий внутренний диаметр (di)
- 574 mm
- Catalog diameter Di (Di)
- 645+0,6 mm
- Catalog diameter da (da)
- 643–0,6 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 690 mm
- Количество монтажных отверстий наружного кольца (na)
- 36
- Окружность крепежных отверстий внутреннего кольца (Li)
- 598 mm
- Количество монтажных отверстий внутреннего кольца (ni)
- 36
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено заводом MERYDOM · Ред. Rev 1.0Характеристики изделия
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | XSU 140644 |
| Сертифицировано для замены | INA XSU 140644 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Ревизия утвержденного чертежа | Rev 1.0 |
| Проверил | Инженерный отдел MERYDOM |
| Дата сертификации | 2026-08-17 |
| Материалы | |
| Варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Варианты материала сепараторов | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | INA |
| Серия | XSU 14 Серия |
| Исходная модель | XSU 140644 |
| Система измерения | Метрическая |
| Конструкция подшипника | Перекрестные ролики |
| Исполнение зубчатого венца | Без зубчатого венца |
| Размеры | |
| Mass (Mass) | 44 kg |
| Общий наружный диаметр (Da) | 714 mm |
| Общий внутренний диаметр (di) | 574 mm |
| Catalog diameter Di (Di) | 645+0,6 mm |
| Catalog diameter da (da) | 643–0,6 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 690 mm |
| Количество монтажных отверстий наружного кольца (na) | 36 |
| Окружность крепежных отверстий внутреннего кольца (Li) | 598 mm |
| Количество монтажных отверстий внутреннего кольца (ni) | 36 |
| Допустимые нагрузки | |
| Maximum permissible radial load (Fr perm) | 148,7 kN148.7 kN |
| Basic dynamic axial load rating (Ca) | 290 kN |
| Basic static axial load rating (C0a) | 800 kN |
| Basic dynamic radial load rating (Cr) | 185 kN |
| Basic static radial load rating (C0r) | 395 kN |
| Preload (Preload) | 0,01 incl. 0,04 mm |
Уровень 3 · Проверено инженерным отделом MERYDOMСертифицировано 2026-08-17; проверил: Инженерный отдел MERYDOM.

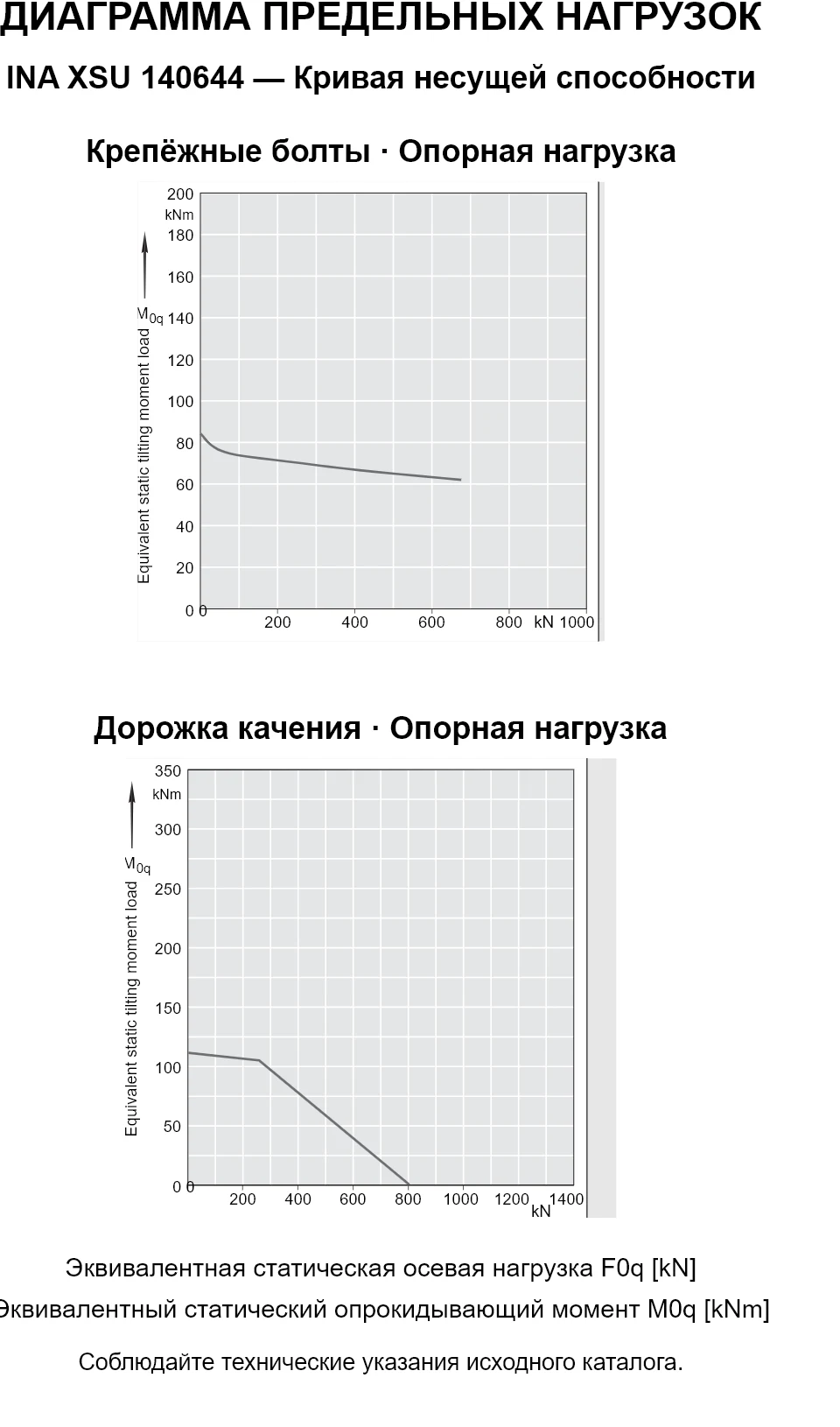

НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ
Диаграмма нагрузочной способности серии XSU 14
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Сертифицированная заводом конструкция аналога
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Варианты сепараторов из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом MERYDOM Engineering
- Редакция утвержденного чертежа по умолчанию: 1.0
- Дата сертификации связана с записью импорта данных
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
ПОДДЕРЖКА ПО АНАЛОГАМ MERYDOM
Запросить цену и срок поставкиГотовы запросить цену, срок поставки и подтверждение применения?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model XSU 140644.
