Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

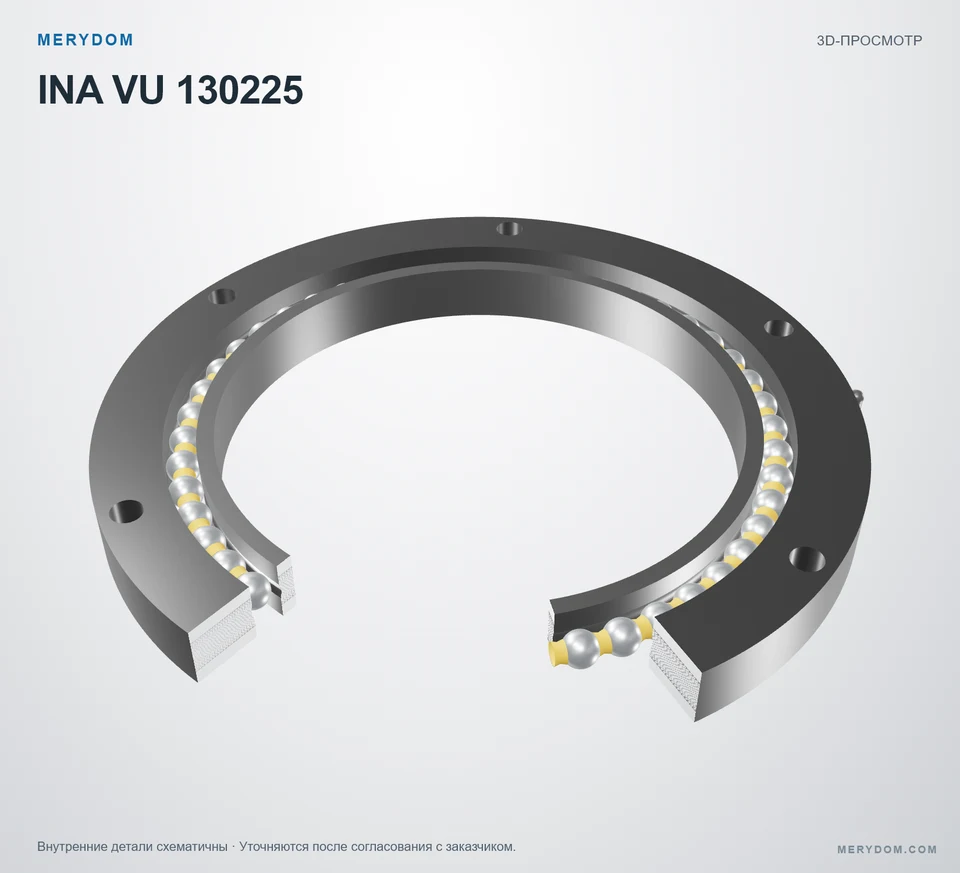

Аналог ОПУ для INA VU 130225
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA VU 130225. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: INA VU 130225. Серия: Vu. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Без зубчатого венца.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
VU 130225
Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA VU 130225.
- Overall OD (Do)
- 290 mm
- Overall ID (di)
- 200 mm
- Общая высота
- 24 mm
- Исполнение зубчатого венца
- Без зубчатого венца
- Монтажные отверстия
- 6 / наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
Проверено MERYDOMУровень 3 · Запись инженерной проверки
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

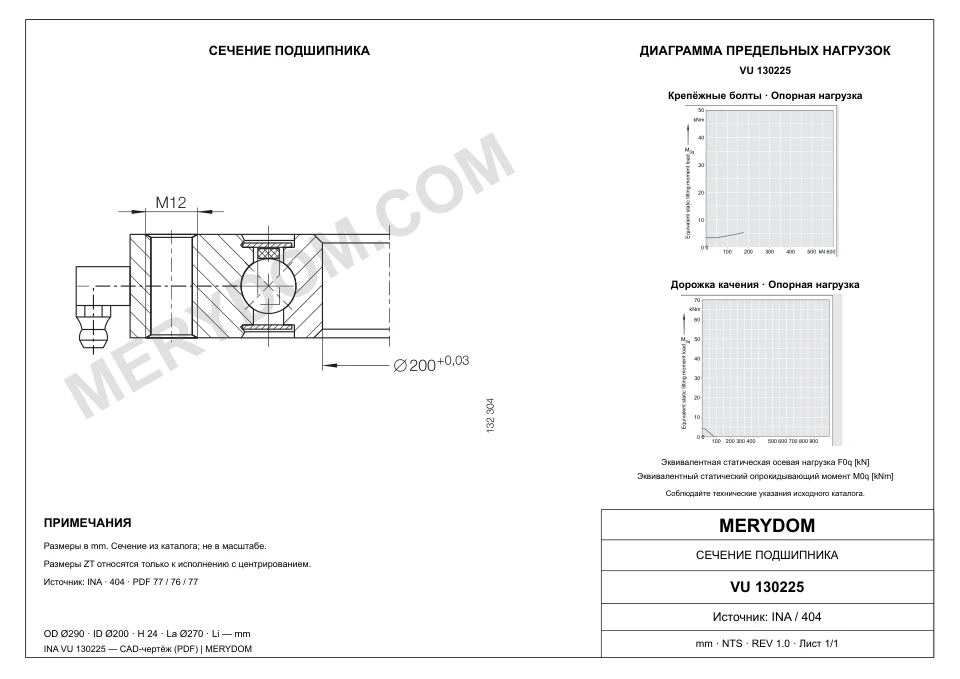

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Масса (Масса)
- 5,4 kg
- Общий наружный диаметр (Da)
- 290 mm
- Общий внутренний диаметр (di)
- 200 mm
- Каталожный диаметр Di (Di)
- 237,6 mm
- Каталожный диаметр da (da)
- 213 mm
- Общая высота (H)
- 24 mm
- Внутренняя высота (h)
- 24 mm
- Catalogue outer ring height
- 24 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 270 mm
- Количество монтажных отверстий наружного кольца (na)
- 6
- Спецификация монтажных отверстий наружного кольца (M12)
- M12
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ INA VU 130225
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | VU 130225 |
| Сертифицировано для замены | INA VU 130225 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | INA |
| Серия | Vu Серия |
| Исходная модель | VU 130225 |
| Система измерения | Метрическая |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Без зубчатого венца |
| Размеры | |
| Масса (Масса) | 5,4 kg |
| Общий наружный диаметр (Da) | 290 mm |
| Общий внутренний диаметр (di) | 200 mm |
| Каталожный диаметр Di (Di) | 237,6 mm |
| Каталожный диаметр da (da) | 213 mm |
| Общая высота (H) | 24 mm |
| Внутренняя высота (h) | 24 mm |
| Catalogue outer ring height | 24 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 270 mm |
| Количество монтажных отверстий наружного кольца (na) | 6 |
| Спецификация монтажных отверстий наружного кольца (M12) | M12 |
| Допустимые нагрузки | |
| Максимально допустимая радиальная нагрузка (Fr perm) | 19,8 kN |
| Базовая динамическая осевая грузоподъемность (Ca) | 49 kN |
| Базовая статическая осевая грузоподъемность (C0a) | 87 kN |
| Базовая динамическая радиальная грузоподъемность (Cr) | 46 kN |
| Базовая статическая радиальная грузоподъемность (C0r) | 39,5 kN |
| Радиальный зазор (Радиальный зазор) | 0,02 incl. 0,06 mm |
| Осевой зазор при опрокидывании (Осевой зазор при опрокидывании) | 0,05 incl. 0,16 mm |
| Прочие данные | |
| Catalogue grease point count | 3 |
| Catalogue grease interface specification | DIN 71412-C M8×1 |
| Catalogue grease point ring | outer |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

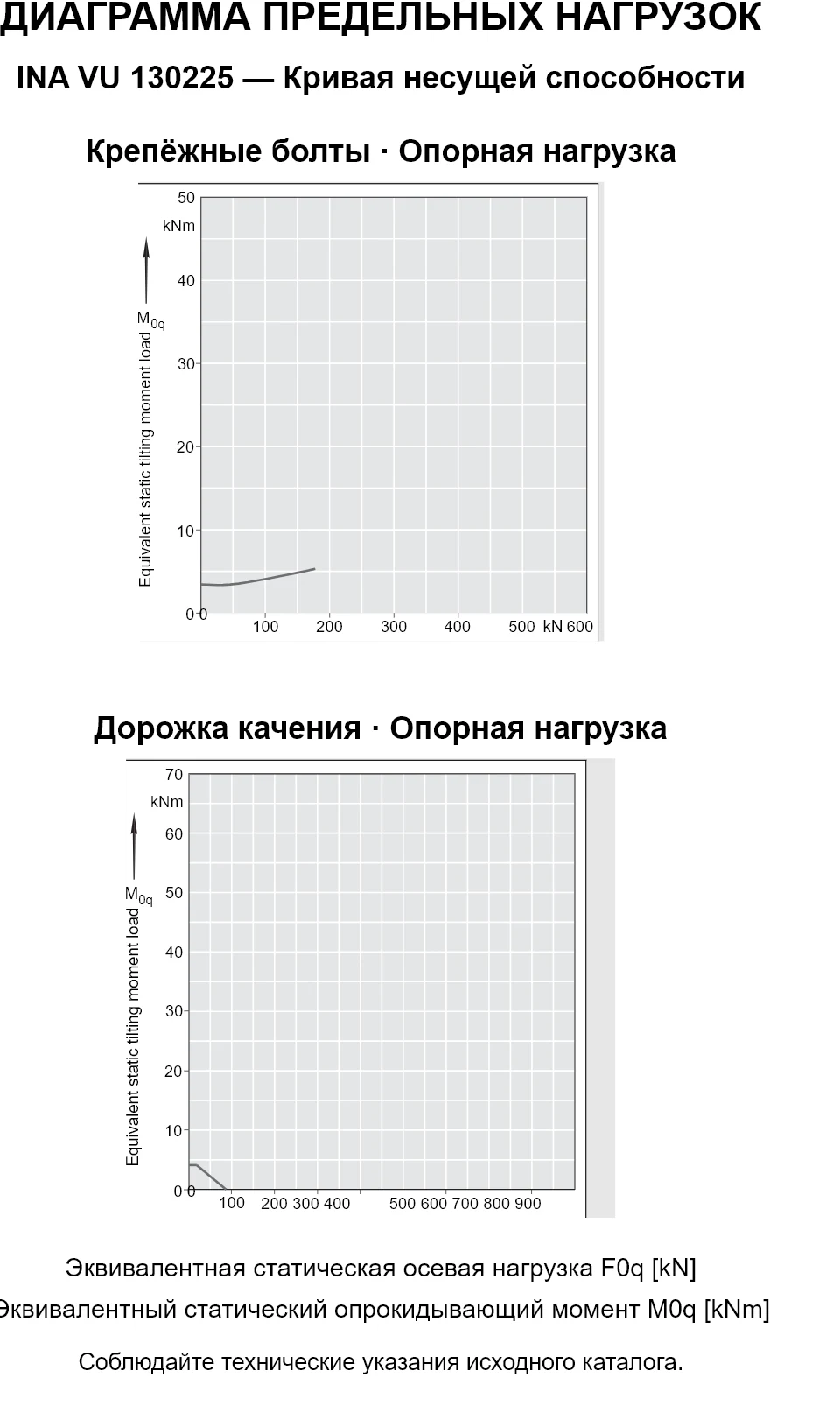

INA VU 130225 — Кривая несущей способности
INA VU 130225 — Кривая несущей способности
INA VU 130225 — Кривая несущей способности. Соблюдайте технические указания исходного каталога.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для INA VU 130225
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
