Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
Аналог ОПУ для INA VSU 200644
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA VSU 200644. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: INA VSU 200644. Серия: Vsu 20. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Без зубчатого венца.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
VSU 200644

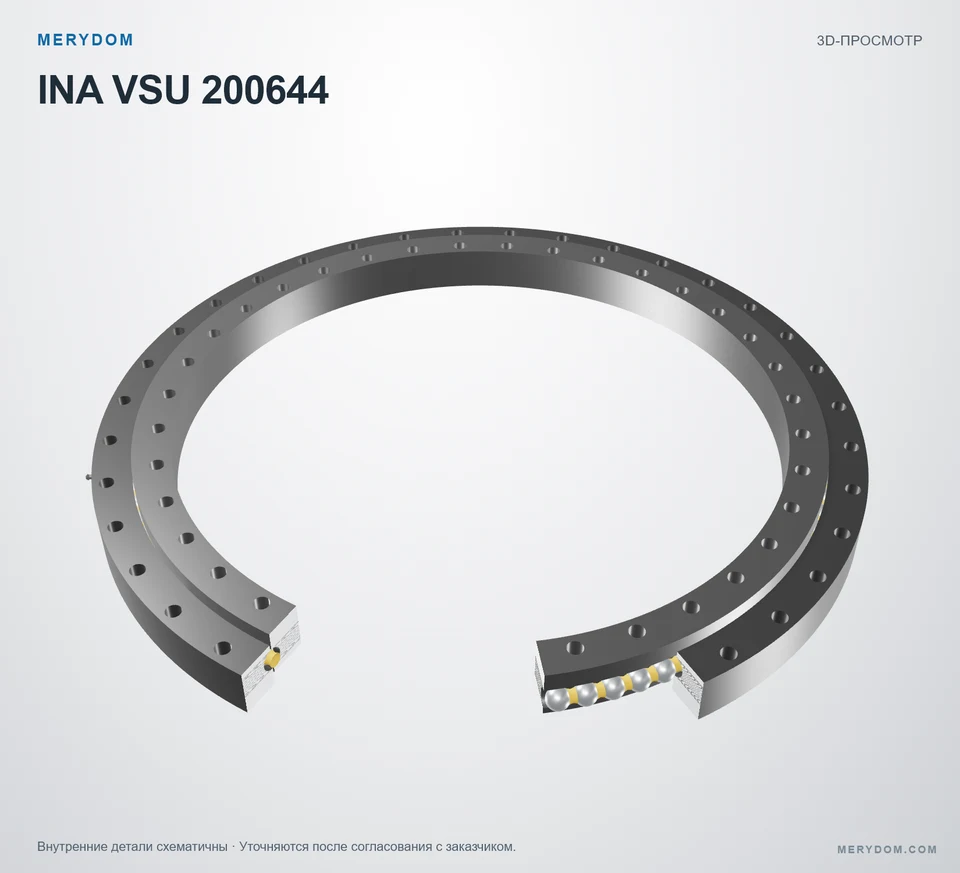

Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA VSU 200644.
- Overall OD (Do)
- 716–0,6 mm
- Overall ID (di)
- 572+0,6 mm
- Общая высота
- 56 mm
- Исполнение зубчатого венца
- Без зубчатого венца
- Монтажные отверстия
- 36 / 36 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
Проверено MERYDOMУровень 3 · Запись инженерной проверки
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Масса (Масса)
- 44 kg
- Общий наружный диаметр (Da)
- 716–0,6 mm
- Наружный центрирующий диаметр (DaZT)
- 714 mm
- Общий внутренний диаметр (di)
- 572+0,6 mm
- Внутренний центрирующий диаметр (diZT)
- 574 mm
- Каталожный диаметр Di (Di)
- 645,5+0,6 mm
- Каталожный диаметр da (da)
- 642,5–0,6 mm
- Общая высота (H)
- 56 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 690 mm
- Количество монтажных отверстий наружного кольца (na)
- 36
- Окружность крепежных отверстий внутреннего кольца (Li)
- 598 mm
- Количество монтажных отверстий внутреннего кольца (ni)
- 36
- Диаметр монтажных отверстий наружного кольца (Ø14)
- 14 mm
- Диаметр монтажных отверстий внутреннего кольца (Ø14)
- 14 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ INA VSU 200644
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | VSU 200644 |
| Сертифицировано для замены | INA VSU 200644 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | INA |
| Серия | Vsu 20 Серия |
| Исходная модель | VSU 200644 |
| Система измерения | Метрическая |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Без зубчатого венца |
| Размеры | |
| Масса (Масса) | 44 kg |
| Общий наружный диаметр (Da) | 716–0,6 mm |
| Наружный центрирующий диаметр (DaZT) | 714 mm |
| Общий внутренний диаметр (di) | 572+0,6 mm |
| Внутренний центрирующий диаметр (diZT) | 574 mm |
| Каталожный диаметр Di (Di) | 645,5+0,6 mm |
| Каталожный диаметр da (da) | 642,5–0,6 mm |
| Общая высота (H) | 56 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 690 mm |
| Количество монтажных отверстий наружного кольца (na) | 36 |
| Окружность крепежных отверстий внутреннего кольца (Li) | 598 mm |
| Количество монтажных отверстий внутреннего кольца (ni) | 36 |
| Диаметр монтажных отверстий наружного кольца (Ø14) | 14 mm |
| Диаметр монтажных отверстий внутреннего кольца (Ø14) | 14 mm |
| Допустимые нагрузки | |
| Максимально допустимая радиальная нагрузка (Fr perm) | 148,7 kN |
| Базовая динамическая осевая грузоподъемность (Ca) | 200 kN |
| Базовая статическая осевая грузоподъемность (C0a) | 880 kN |
| Базовая динамическая радиальная грузоподъемность (Cr) | 131 kN |
| Базовая статическая радиальная грузоподъемность (C0r) | 385 kN |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

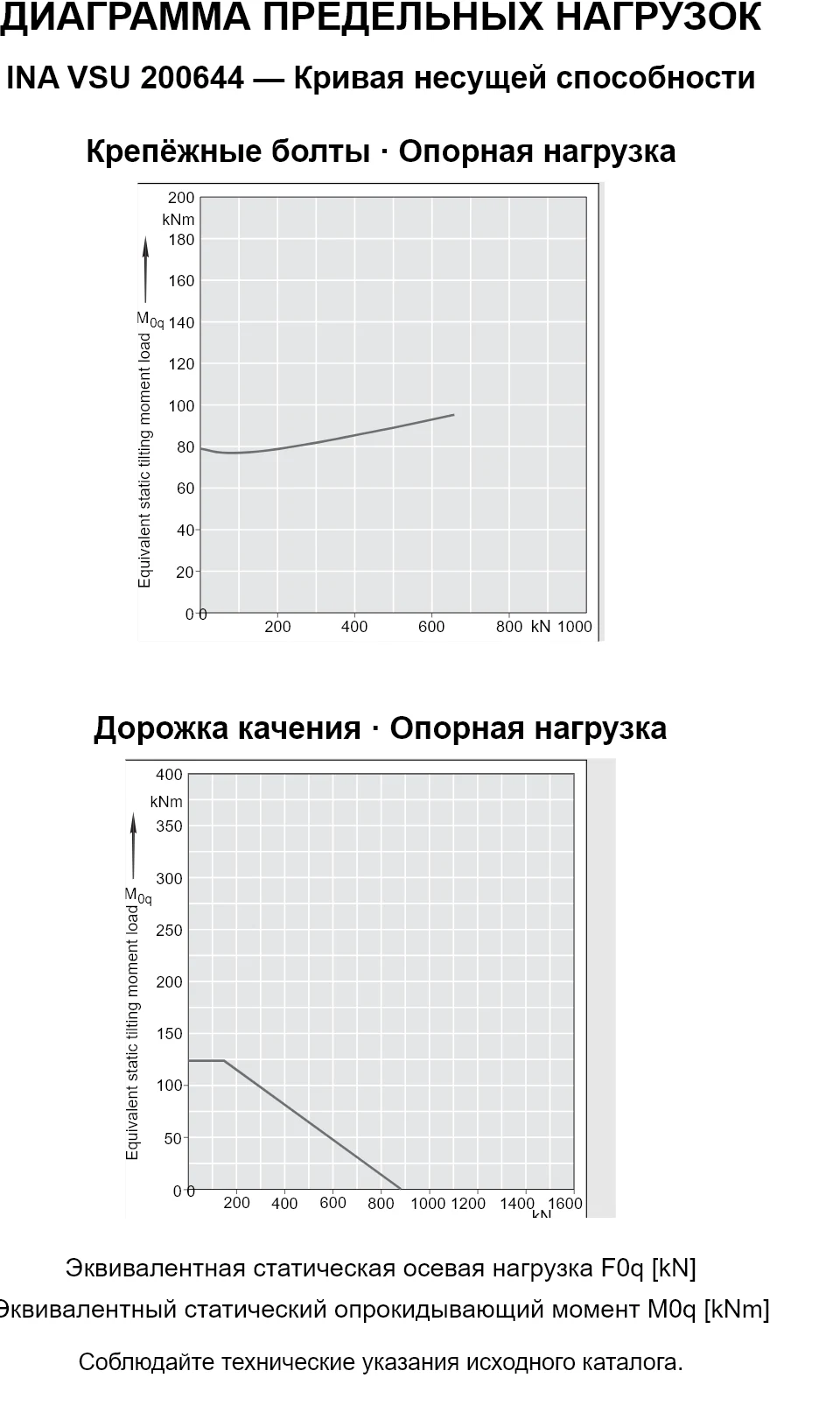

INA VSU 200644 — Кривая несущей способности
INA VSU 200644 — Кривая несущей способности
INA VSU 200644 — Кривая несущей способности. Соблюдайте технические указания исходного каталога.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для INA VSU 200644
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
