Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
Аналог ОПУ для IMO 91-20 0841/1-07153
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с IMO 91-20 0841/1-07153. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: IMO 91-20 0841/1-07153. Серия: 920. Конструкция подшипника: Шариковый подшипник с фланцевыми кольцами. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
91-20 0841/1-07153
Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с IMO 91-20 0841/1-07153.
- Overall OD (Do)
- 950.4 mm
- Overall ID (di)
- 735+0.13 mm
- Общая высота
- 56 mm
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 18 / 18 наружное / внутреннее
- Тип подшипника
- Шариковый подшипник с фланцевыми кольцами
Проверено MERYDOMУровень 3 · Запись инженерной проверки
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Da)
- 950,4 mm
- Общий внутренний диаметр (diz)
- 735+0.13 mm
- Масса в сборе (G)
- 68 kg
- Общая высота (H)
- 56 mm
- Внутренний диаметр наружного кольца (Diz)
- 847+0.14 mm
- Наружный диаметр внутреннего кольца (da)
- 842,5 mm
- Диаметр фланца внутреннего кольца b (b)
- 799 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 885 mm
- Количество монтажных отверстий наружного кольца (na)
- 18
- Окружность крепежных отверстий внутреннего кольца (Li)
- 762 mm
- Количество монтажных отверстий внутреннего кольца (ni)
- 18
- Спецификация монтажных отверстий наружного кольца (Ma)
- M12
- Диаметр монтажных отверстий внутреннего кольца (Øi)
- 18 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (d)
- 936 mm
- Модуль зубчатого венца (m)
- 8 mm
- Количество зубьев (z)
- 117
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ IMO 91-20 0841/1-07153
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 91-20 0841/1-07153 |
| Сертифицировано для замены | IMO 91-20 0841/1-07153 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | IMO |
| Серия | 920 Серия |
| Исходная модель | 91-20 0841/1-07153 |
| Система измерения | Метрическая |
| Конструкция подшипника | Шариковый подшипник с фланцевыми кольцами |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Общий наружный диаметр (Da) | 950,4 mm |
| Общий внутренний диаметр (diz) | 735+0.13 mm |
| Масса в сборе (G) | 68 kg |
| Общая высота (H) | 56 mm |
| Внутренний диаметр наружного кольца (Diz) | 847+0.14 mm |
| Наружный диаметр внутреннего кольца (da) | 842,5 mm |
| Диаметр фланца внутреннего кольца b (b) | 799 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 885 mm |
| Количество монтажных отверстий наружного кольца (na) | 18 |
| Окружность крепежных отверстий внутреннего кольца (Li) | 762 mm |
| Количество монтажных отверстий внутреннего кольца (ni) | 18 |
| Спецификация монтажных отверстий наружного кольца (Ma) | M12 |
| Диаметр монтажных отверстий внутреннего кольца (Øi) | 18 mm |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d) | 936 mm |
| Модуль зубчатого венца (m) | 8 mm |
| Количество зубьев (z) | 117 |
| Допустимые нагрузки | |
| Допустимая окружная сила, нормальная (fz_norm) | 27,9 kN |
| Допустимая окружная сила, максимальная (fz_max) | 50,3 kN |
| Статическая радиальная грузоподъемность (Co_rad) | 241 kN |
| Статическая осевая грузоподъемность (Co_ax) | 563 kN |
| Динамическая радиальная грузоподъемность (C_rad) | 204 kN |
| Динамическая осевая грузоподъемность (C_ax) | 205 kN |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

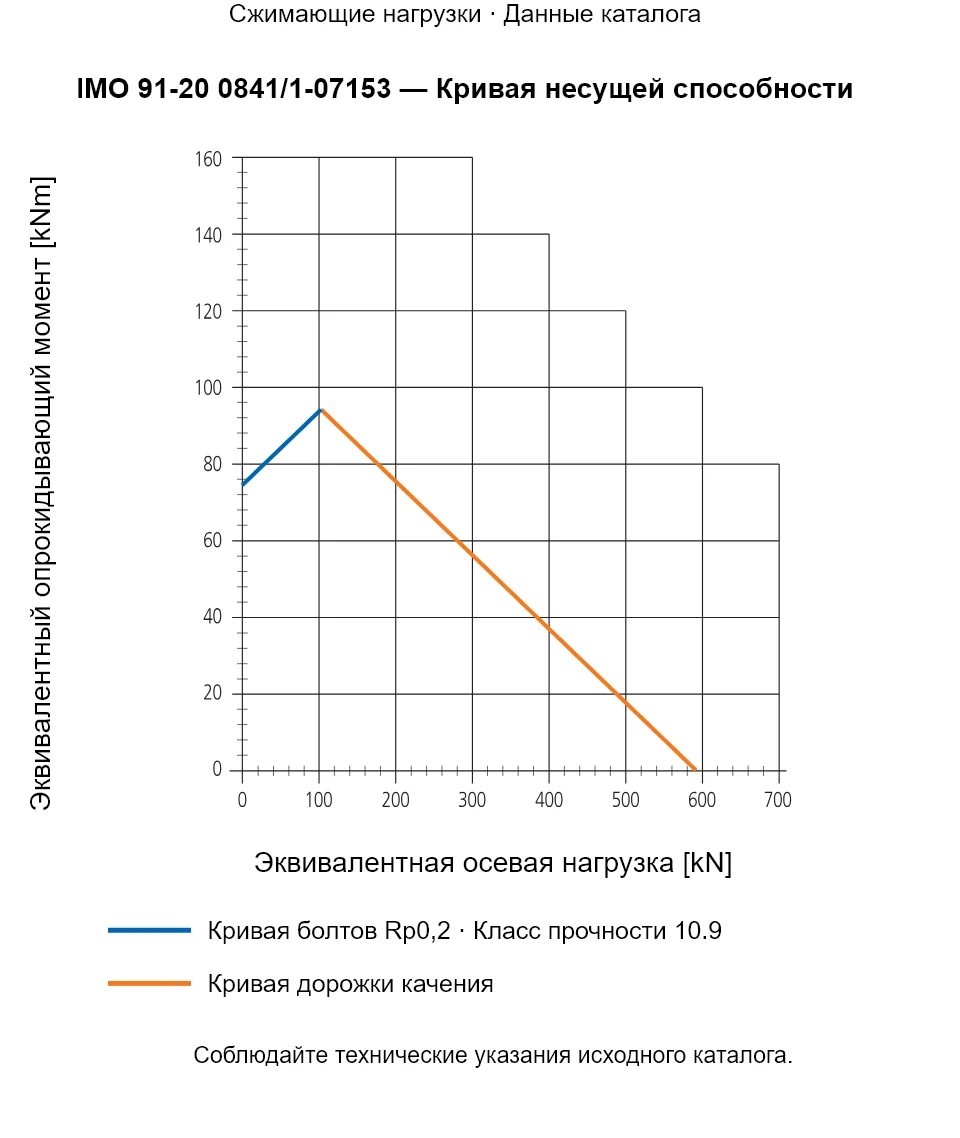

IMO 91-20 0841/1-07153 — Кривая несущей способности
IMO 91-20 0841/1-07153 — Кривая несущей способности
IMO 91-20 0841/1-07153 — Кривая несущей способности · Сжимающие нагрузки · Данные каталога. Соблюдайте технические указания исходного каталога.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для IMO 91-20 0841/1-07153
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
