Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

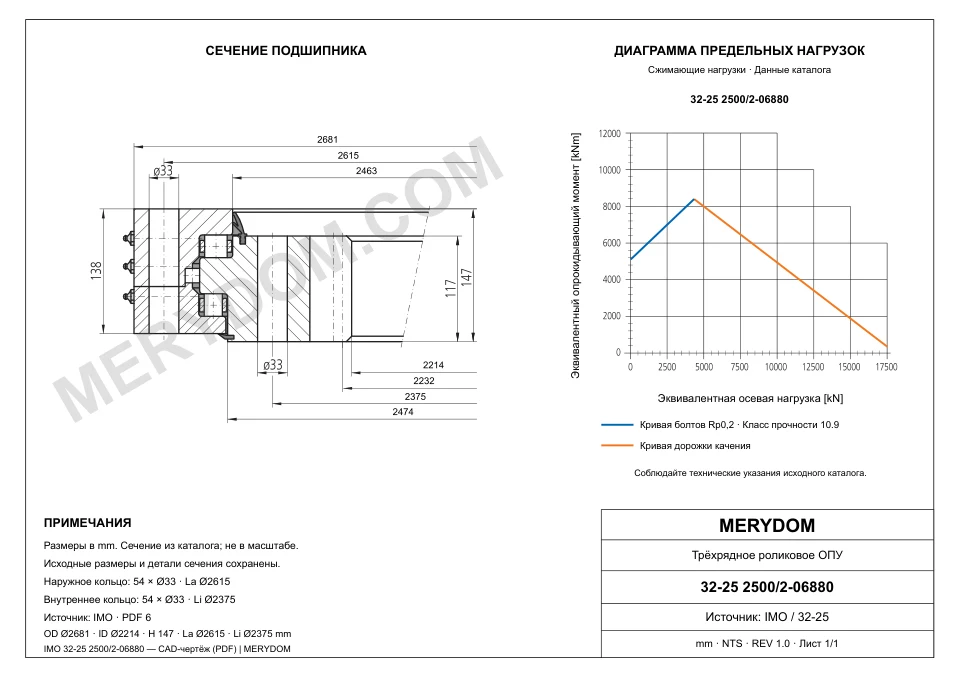

MERYDOM 32-25 2500/2-06880
Проверено по уровню 3Сертифицировано заводом MERYDOM как взаимозаменяемое с IMO 32-25 2500/2-06880. Изделие MERYDOM использует то же обозначение модели для прямого перекрестного поиска.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
32-25 2500/2-06880

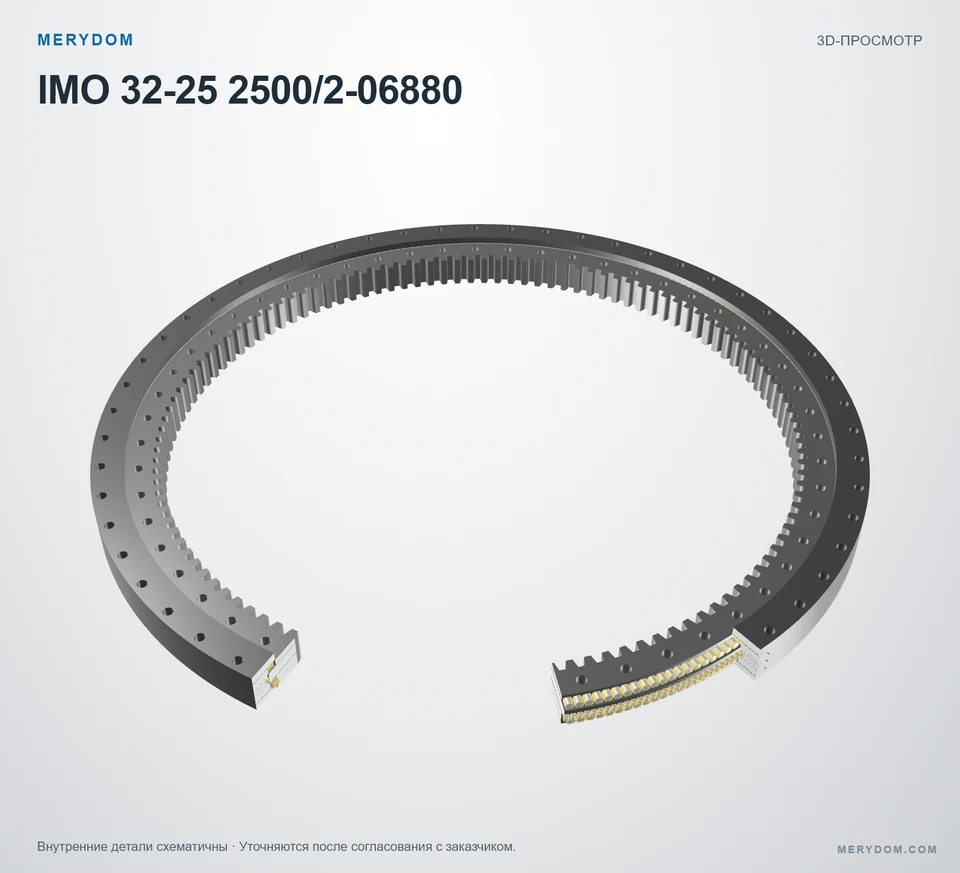

Проверено MERYDOMИнженерная проверка · Ред. Rev 1.0Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с IMO 32-25 2500/2-06880.
- Overall OD (Do)
- 2681 mm
- Overall ID (di)
- 2214 mm
- Общая высота
- Не опубликовано
- Исполнение зубчатого венца
- Внутреннее зацепление
- Монтажные отверстия
- 54 / наружное / внутреннее
- Тип подшипника
- Трехрядные ролики
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Da)
- 2681 mm2,681 mm
- Общий внутренний диаметр (di)
- 2214 mm2,214 mm
- Масса в сборе (G)
- 1545 kg1,545 kg
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 2615 mm2,615 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 2375 mm2,375 mm
- Количество монтажных отверстий наружного кольца (na)
- 54
Зубчатый венец
- Делительный диаметр зубчатого венца (d)
- 2232 mm2,232 mm
- Модуль зубчатого венца (m)
- 18 mm
- Количество зубьев (z)
- 124
- Addendum modification coefficient (x)
- -0.50-0.5
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено заводом MERYDOM · Ред. Rev 1.0Характеристики изделия
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 32-25 2500/2-06880 |
| Сертифицировано для замены | IMO 32-25 2500/2-06880 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Ревизия утвержденного чертежа | Rev 1.0 |
| Проверил | Инженерный отдел MERYDOM |
| Дата сертификации | 2026-08-16 |
| Материалы | |
| Варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Варианты материала сепараторов | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | IMO |
| Серия | 325 Серия |
| Исходная модель | 32-25 2500/2-06880 |
| Система измерения | Метрическая |
| Конструкция подшипника | Трехрядные ролики |
| Исполнение зубчатого венца | Внутреннее зацепление |
| Размеры | |
| Общий наружный диаметр (Da) | 2681 mm2,681 mm |
| Общий внутренний диаметр (di) | 2214 mm2,214 mm |
| Масса в сборе (G) | 1545 kg1,545 kg |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 2615 mm2,615 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 2375 mm2,375 mm |
| Количество монтажных отверстий наружного кольца (na) | 54 |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d) | 2232 mm2,232 mm |
| Модуль зубчатого венца (m) | 18 mm |
| Количество зубьев (z) | 124 |
| Addendum modification coefficient (x) | -0.50-0.5 |
| Допустимые нагрузки | |
| Допустимая окружная сила, нормальная (fz_norm) | 217 kN |
| Допустимая окружная сила, максимальная (fz_max) | 394 kN |
| Static radial load rating (Co_rad) | 1963 kN1,963 kN |
| Static axial load rating, tension (Co_ax_T) | 18064 kN18,064 kN |
| Static axial load rating, compression (Co_ax_H) | 10628 kN10,628 kN |
| Dynamic radial load rating (C_rad) | 855 kN |
| Dynamic axial load rating, tension (C_ax_T) | 2723 kN2,723 kN |
| Dynamic axial load rating, compression (C_ax_H) | 1996 kN1,996 kN |
Уровень 3 · Проверено инженерным отделом MERYDOMСертифицировано 2026-08-16; проверил: Инженерный отдел MERYDOM.

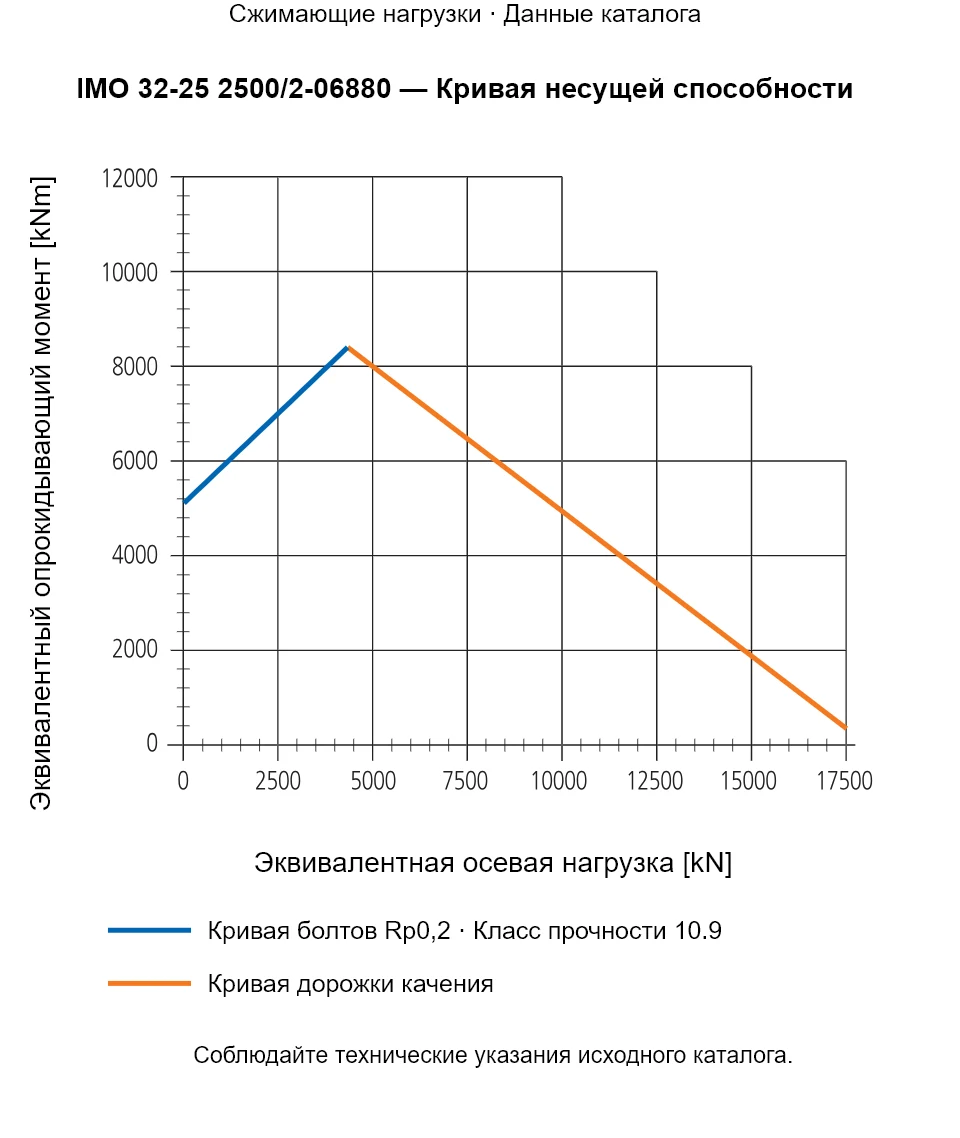

НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ
Диаграмма нагрузочной способности серии 325
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Сертифицированная заводом конструкция аналога
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Варианты сепараторов из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом MERYDOM Engineering
- Редакция утвержденного чертежа по умолчанию: 1.0
- Дата сертификации связана с записью импорта данных
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
