Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

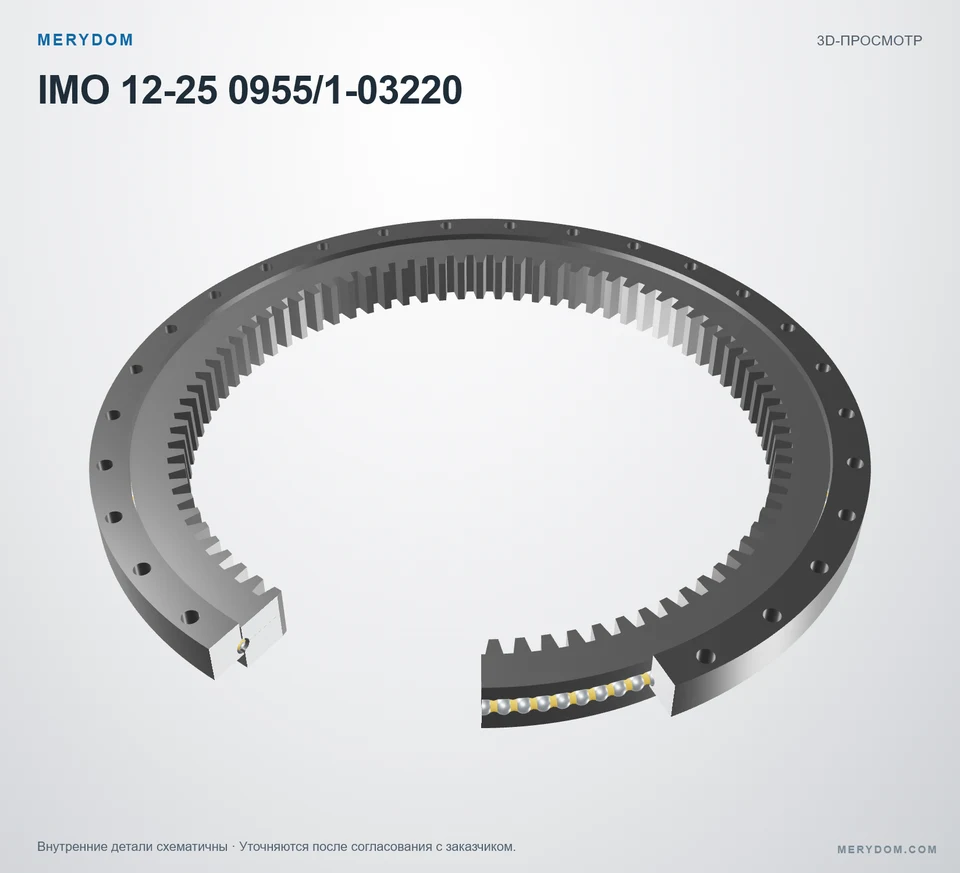

Аналог ОПУ для IMO 12-25 0955/1-03220
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с IMO 12-25 0955/1-03220. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: IMO 12-25 0955/1-03220. Серия: 125. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Внутреннее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
12-25 0955/1-03220
Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с IMO 12-25 0955/1-03220.
- Overall OD (Do)
- 1055 mm
- Overall ID (di)
- 810 mm
- Общая высота
- 80 mm
- Исполнение зубчатого венца
- Внутреннее зацепление
- Монтажные отверстия
- 30 / 30 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
Проверено MERYDOMУровень 3 · Запись инженерной проверки
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

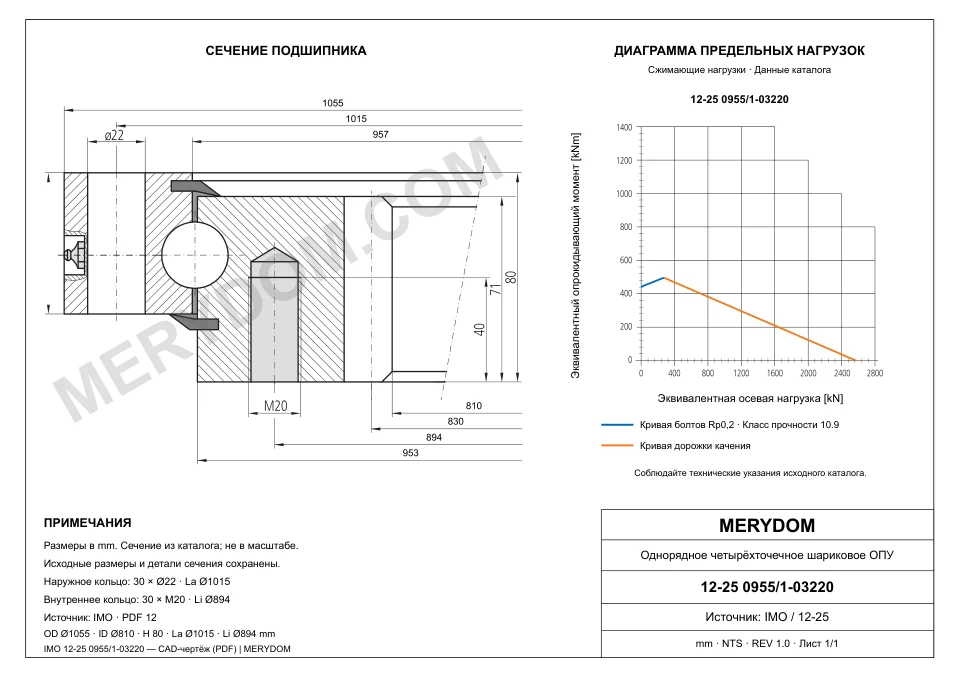

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Da)
- 1 055 mm
- Общий внутренний диаметр (di)
- 810 mm
- Общая высота (H)
- 80 mm
- Внутренний диаметр наружного кольца (Di)
- 957 mm
- Наружный диаметр внутреннего кольца (da)
- 953 mm
- Масса в сборе (G)
- 149 kg
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 1 015 mm
- Количество монтажных отверстий наружного кольца (na)
- 30
- Окружность крепежных отверстий внутреннего кольца (Li)
- 894 mm
- Количество монтажных отверстий внутреннего кольца (ni)
- 30
- Диаметр монтажных отверстий наружного кольца (Øa)
- 22 mm
- Спецификация монтажных отверстий внутреннего кольца (Mi)
- M20
Зубчатый венец
- Делительный диаметр зубчатого венца (d)
- 830 mm
- Модуль зубчатого венца (m)
- 10 mm
- Количество зубьев (z)
- 83
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ IMO 12-25 0955/1-03220
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 12-25 0955/1-03220 |
| Сертифицировано для замены | IMO 12-25 0955/1-03220 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | IMO |
| Серия | 125 Серия |
| Исходная модель | 12-25 0955/1-03220 |
| Система измерения | Метрическая |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Внутреннее зацепление |
| Размеры | |
| Общий наружный диаметр (Da) | 1 055 mm |
| Общий внутренний диаметр (di) | 810 mm |
| Общая высота (H) | 80 mm |
| Внутренний диаметр наружного кольца (Di) | 957 mm |
| Наружный диаметр внутреннего кольца (da) | 953 mm |
| Масса в сборе (G) | 149 kg |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 1 015 mm |
| Количество монтажных отверстий наружного кольца (na) | 30 |
| Окружность крепежных отверстий внутреннего кольца (Li) | 894 mm |
| Количество монтажных отверстий внутреннего кольца (ni) | 30 |
| Диаметр монтажных отверстий наружного кольца (Øa) | 22 mm |
| Спецификация монтажных отверстий внутреннего кольца (Mi) | M20 |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d) | 830 mm |
| Модуль зубчатого венца (m) | 10 mm |
| Количество зубьев (z) | 83 |
| Допустимые нагрузки | |
| Допустимая окружная сила, нормальная (fz_norm) | 47 kN |
| Допустимая окружная сила, максимальная (fz_max) | 86 kN |
| Статическая радиальная грузоподъемность (Co_rad) | 952 kN |
| Статическая осевая грузоподъемность (Co_ax) | 2 546 kN |
| Динамическая радиальная грузоподъемность (C_rad) | 328 kN |
| Динамическая осевая грузоподъемность (C_ax) | 382 kN |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

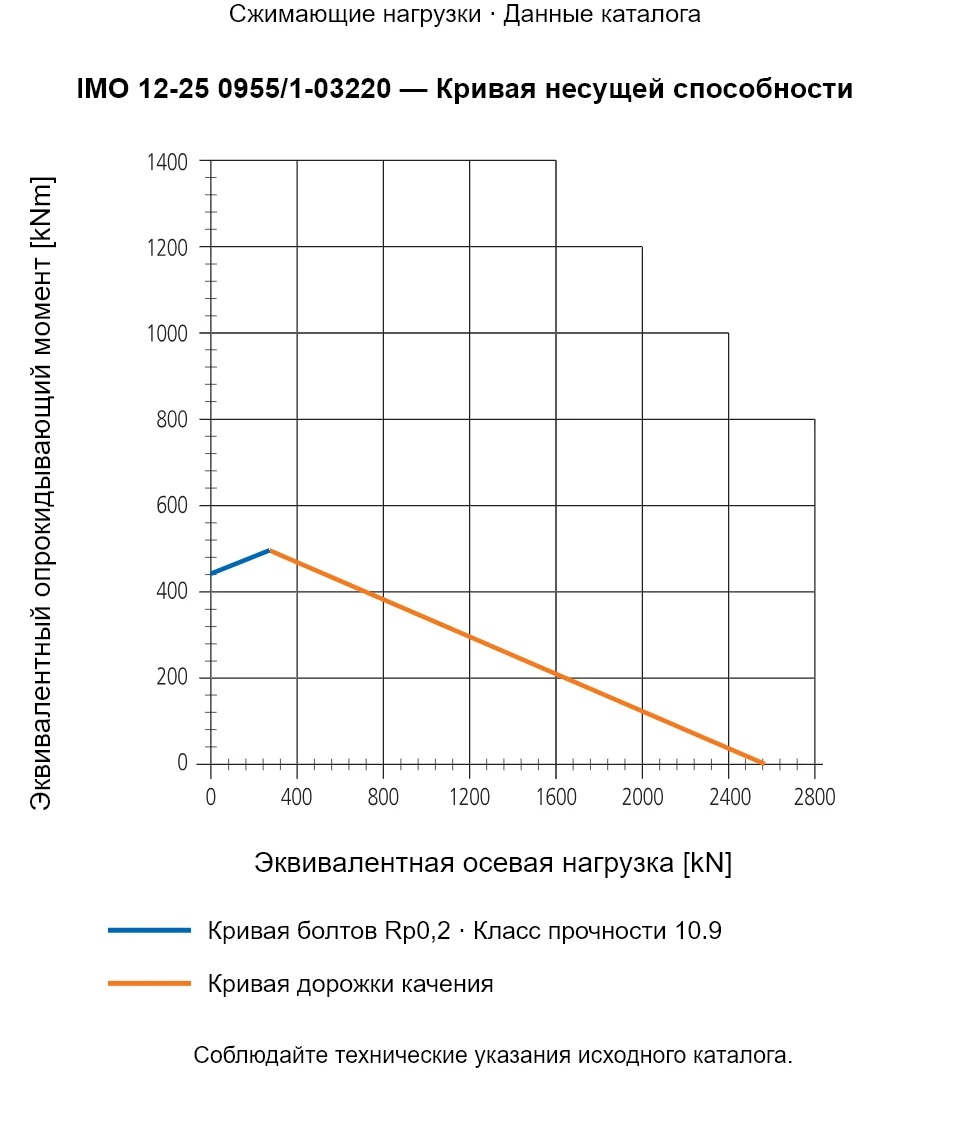

IMO 12-25 0955/1-03220 — Кривая несущей способности
IMO 12-25 0955/1-03220 — Кривая несущей способности
IMO 12-25 0955/1-03220 — Кривая несущей способности · Сжимающие нагрузки · Данные каталога. Соблюдайте технические указания исходного каталога.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для IMO 12-25 0955/1-03220
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
