Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
Аналог ОПУ для IMO 12-16 0420/1-00728
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с IMO 12-16 0420/1-00728. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: IMO 12-16 0420/1-00728. Серия: Other Standard Ball. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Внутреннее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
12-16 0420/1-00728
Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с IMO 12-16 0420/1-00728.
- Overall OD (Do)
- 486 mm
- Overall ID (di)
- 332 mm
- Общая высота
- 39 mm
- Исполнение зубчатого венца
- Внутреннее зацепление
- Монтажные отверстия
- 16 / 16 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
Проверено MERYDOMУровень 3 · Запись инженерной проверки
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

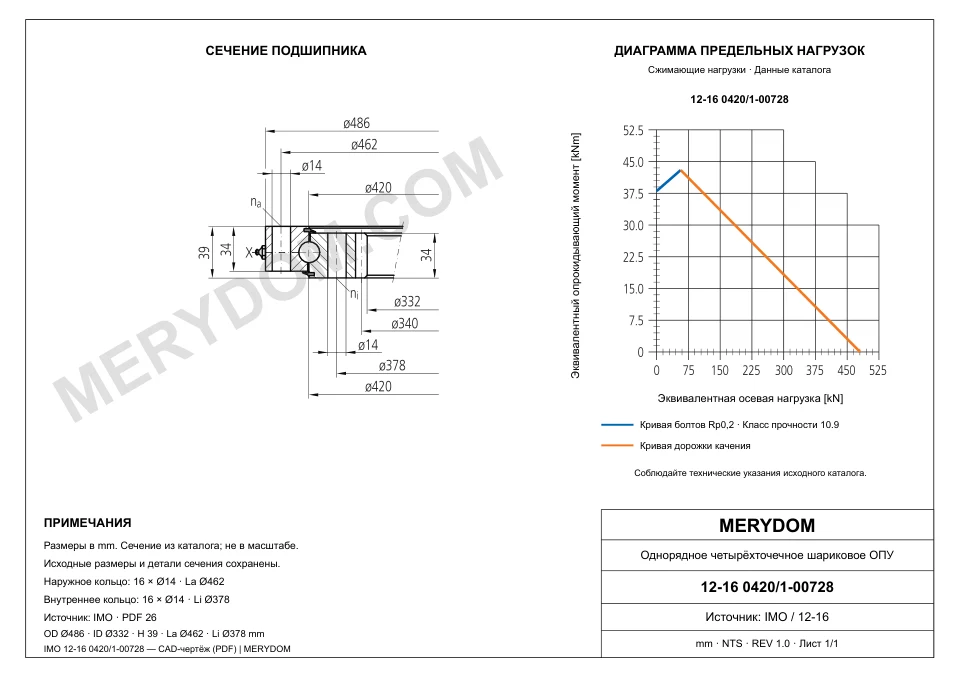

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Масса в сборе (G)
- 24 kg
- Общая высота (H)
- 39 mm
- Общий наружный диаметр (Da)
- 486 mm
- Общий внутренний диаметр (di)
- 332 mm
- Catalogue outer ring height
- 34 mm
- Catalogue inner ring height
- 34 mm
Монтаж
- Количество монтажных отверстий наружного кольца (na)
- 16
- Количество монтажных отверстий внутреннего кольца (ni)
- 16
- Окружность крепежных отверстий наружного кольца (La)
- 462 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 378 mm
Зубчатый венец
- Модуль зубчатого венца (m)
- 4 mm
- Количество зубьев (z)
- 85
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ IMO 12-16 0420/1-00728
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 12-16 0420/1-00728 |
| Сертифицировано для замены | IMO 12-16 0420/1-00728 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | IMO |
| Серия | Other Standard Ball Серия |
| Исходная модель | 12-16 0420/1-00728 |
| Система измерения | Метрическая |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Внутреннее зацепление |
| Размеры | |
| Масса в сборе (G) | 24 kg |
| Общая высота (H) | 39 mm |
| Общий наружный диаметр (Da) | 486 mm |
| Общий внутренний диаметр (di) | 332 mm |
| Catalogue outer ring height | 34 mm |
| Catalogue inner ring height | 34 mm |
| Монтаж | |
| Количество монтажных отверстий наружного кольца (na) | 16 |
| Количество монтажных отверстий внутреннего кольца (ni) | 16 |
| Окружность крепежных отверстий наружного кольца (La) | 462 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 378 mm |
| Зубчатый венец | |
| Модуль зубчатого венца (m) | 4 mm |
| Количество зубьев (z) | 85 |
| Допустимые нагрузки | |
| Допустимая окружная сила, нормальная (fz_norm) | 4,2 kN |
| Допустимая окружная сила, максимальная (fz_max) | 11,7 kN |
| Статическая радиальная грузоподъемность (Co_rad) | 184 kN |
| Статическая осевая грузоподъемность (Co_ax) | 491 kN |
| Динамическая радиальная грузоподъемность (C_rad) | 124 kN |
| Динамическая осевая грузоподъемность (C_ax) | 145 kN |
| Радиальный зазор (SRad) | 0.04 - 0.16 mm |
| Осевой зазор при опрокидывании (Skipp) | 0.07 - 0.26 mm |
| Прочие данные | |
| Материал колец по справочному каталогу (внутреннее / наружное) (Material) | C45N |
| Транспортировочные отверстия по справочному каталогу (T) | Не применимо |
| Спецификация пресс-маслёнок по справочному каталогу (X) | 2 x AM8x1 |
| Catalogue grease point count | 2 |
| Catalogue grease point ring | outer |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

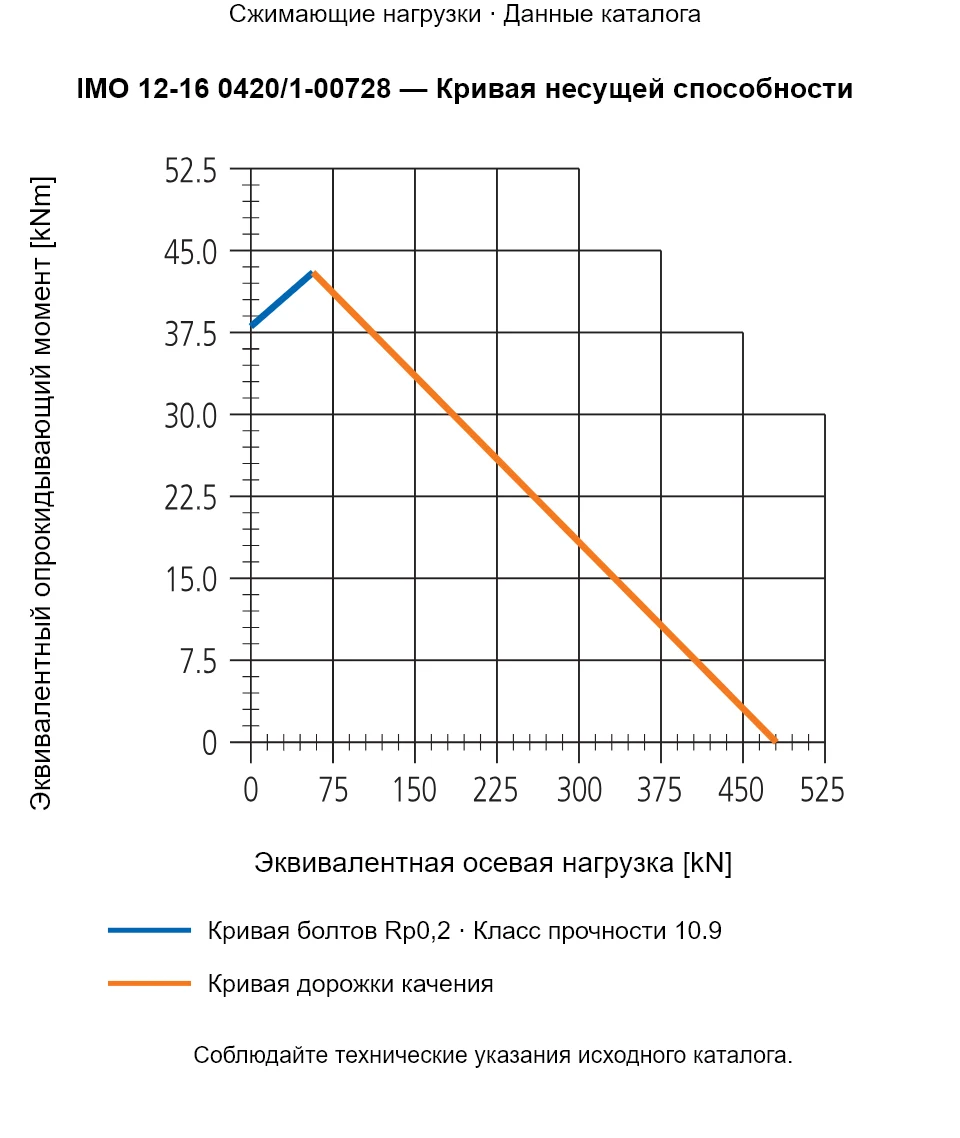

IMO 12-16 0420/1-00728 — Кривая несущей способности
IMO 12-16 0420/1-00728 — Кривая несущей способности
IMO 12-16 0420/1-00728 — Кривая несущей способности · Сжимающие нагрузки · Данные каталога. Соблюдайте технические указания исходного каталога.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM

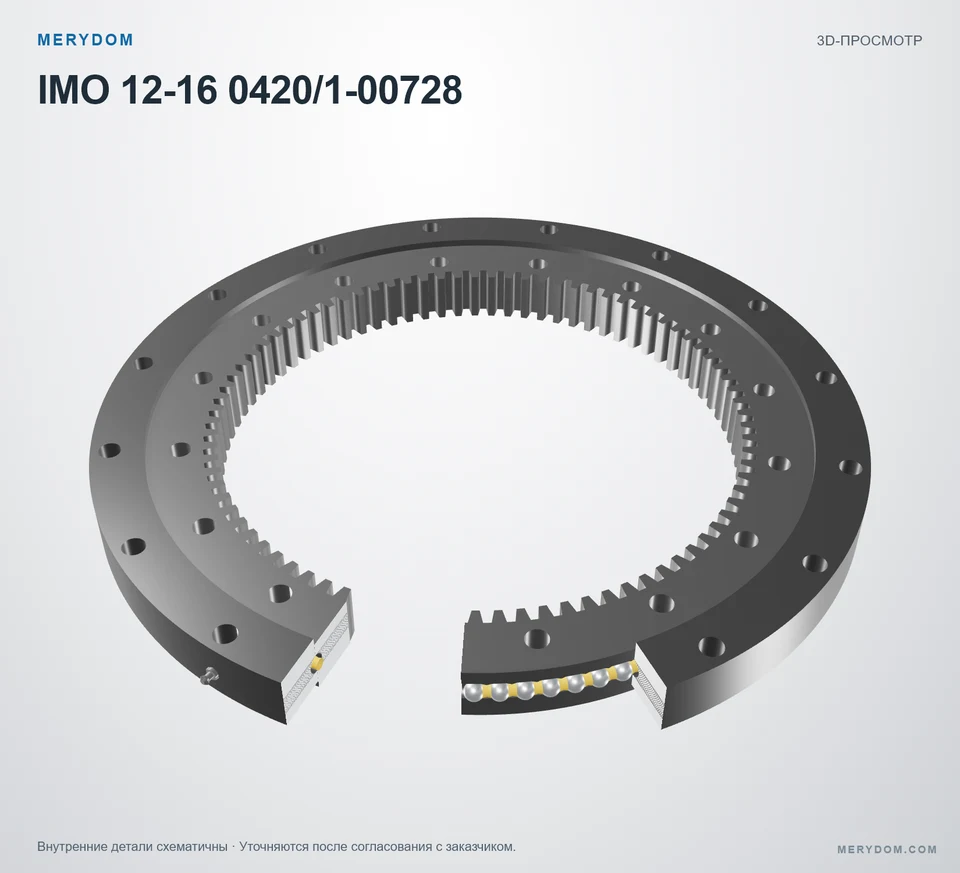

Аналог MERYDOM для IMO 12-16 0420/1-00728
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
