Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
MERYDOM 11-25 1355/1-03160
Проверено по уровню 3Сертифицировано заводом MERYDOM как взаимозаменяемое с IMO 11-25 1355/1-03160. Изделие MERYDOM использует то же обозначение модели для прямого перекрестного поиска.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
11-25 1355/1-03160

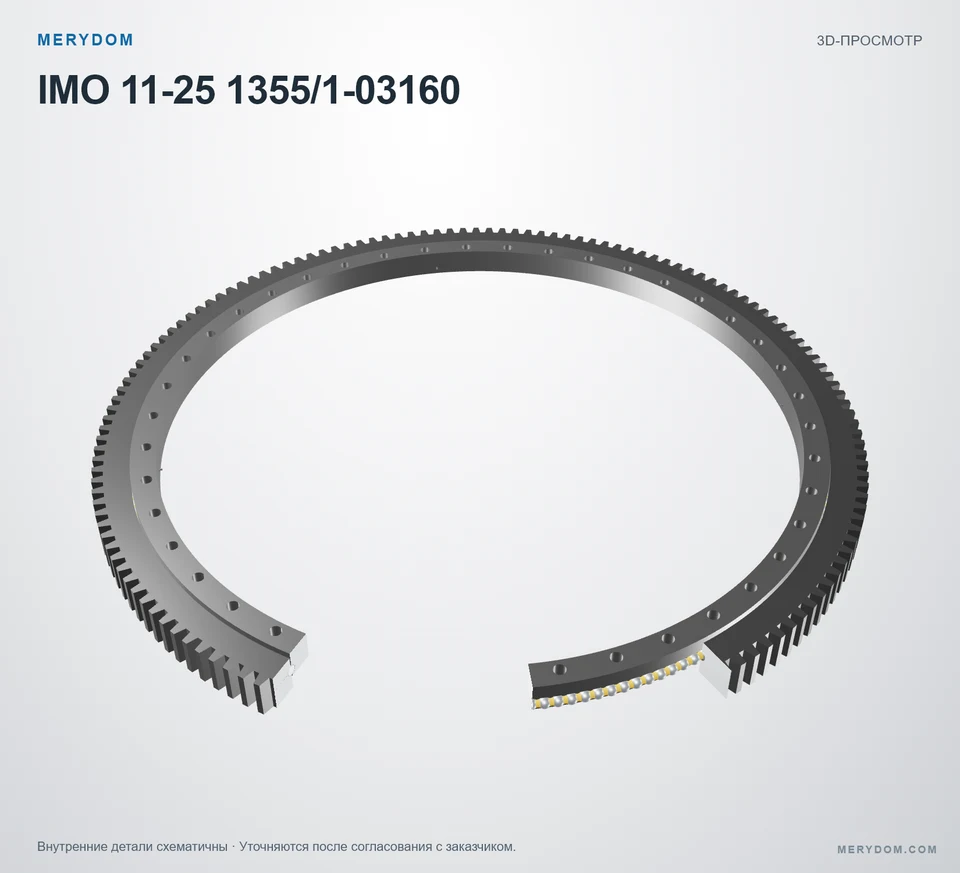

Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с IMO 11-25 1355/1-03160.
- Overall OD (Do)
- 1498 mm
- Overall ID (di)
- 1255 mm
- Общая высота
- Не опубликовано
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 1416 / 42 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

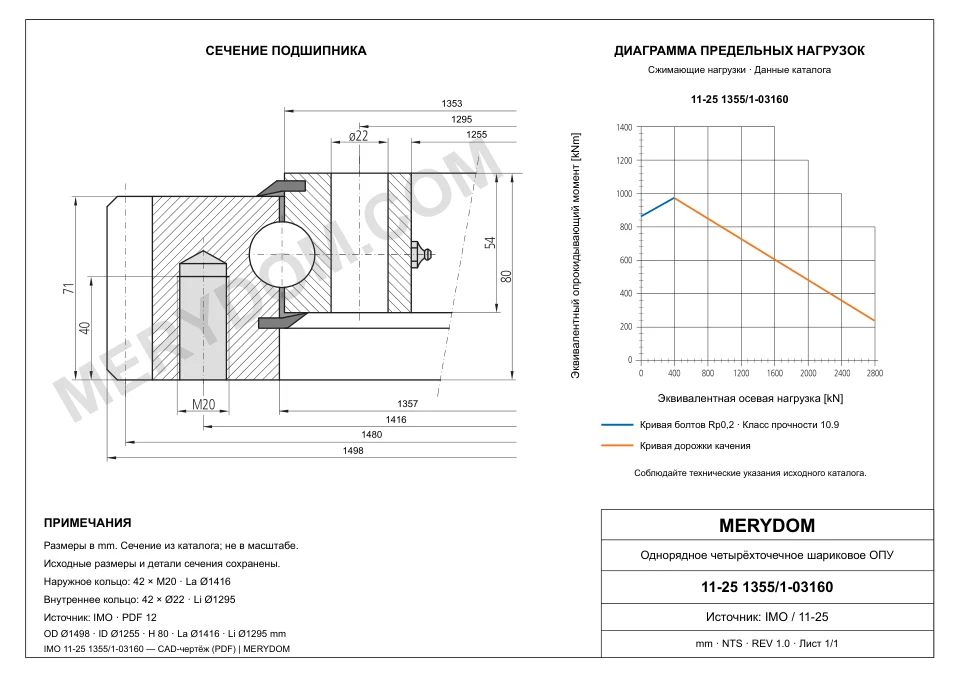

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Da)
- 1,498 mm
- Общий внутренний диаметр (di)
- 1,255 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 218 mm
- Количество монтажных отверстий наружного кольца (na)
- 1,416
- Общий диаметр монтажных отверстий (B)
- 42 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 1,295 mm
- Количество монтажных отверстий внутреннего кольца (ni)
- 42
Зубчатый венец
- Делительный диаметр зубчатого венца (d)
- 1,480 mm
- Модуль зубчатого венца (m)
- 10 mm
- Количество зубьев (z)
- 148
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики изделия
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 11-25 1355/1-03160 |
| Сертифицировано для замены | IMO 11-25 1355/1-03160 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | IMO |
| Серия | 125 Серия |
| Исходная модель | 11-25 1355/1-03160 |
| Система измерения | Метрическая |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Общий наружный диаметр (Da) | 1,498 mm |
| Общий внутренний диаметр (di) | 1,255 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 218 mm |
| Количество монтажных отверстий наружного кольца (na) | 1,416 |
| Общий диаметр монтажных отверстий (B) | 42 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 1,295 mm |
| Количество монтажных отверстий внутреннего кольца (ni) | 42 |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d) | 1,480 mm |
| Модуль зубчатого венца (m) | 10 mm |
| Количество зубьев (z) | 148 |
| Допустимые нагрузки | |
| Допустимая окружная сила, нормальная (fz_norm) | 43 kN |
| Допустимая окружная сила, максимальная (fz_max) | 76 kN |
| Static radial load rating (Co_rad) | 1,350 kN |
| Static axial load rating (Co_ax) | 3,613 kN |
| Dynamic radial load rating (C_rad) | 374 kN |
| Dynamic axial load rating (C_ax) | 435 kN |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.
НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ
Диаграмма нагрузочной способности серии 125
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Сертифицированная заводом конструкция аналога
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом MERYDOM Engineering
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
